输出

输出模块主要用于将将检测结果以结构化数据形式输出。

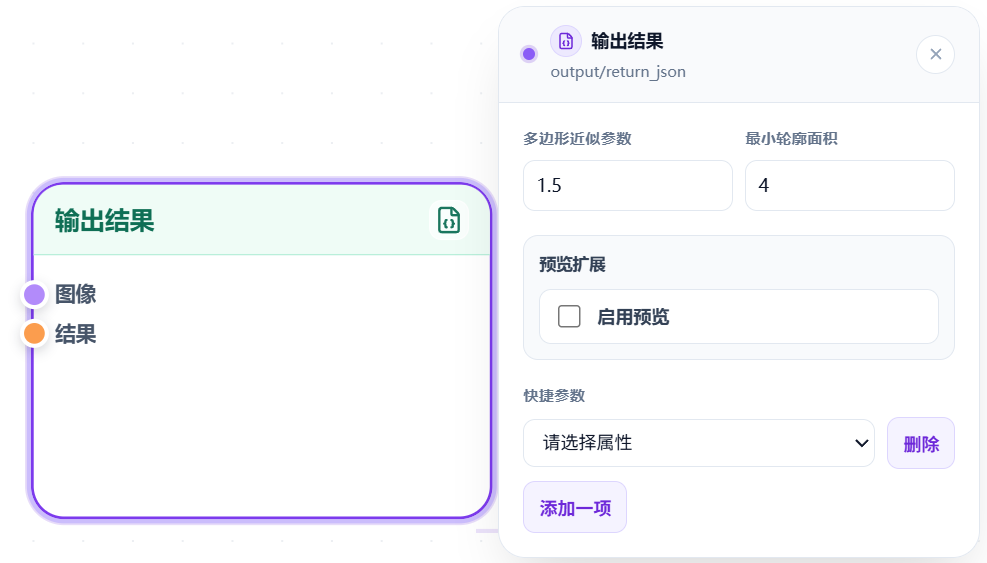

输出结果​


功能​

负责把各节点的处理结果整合成统一的输出格式。

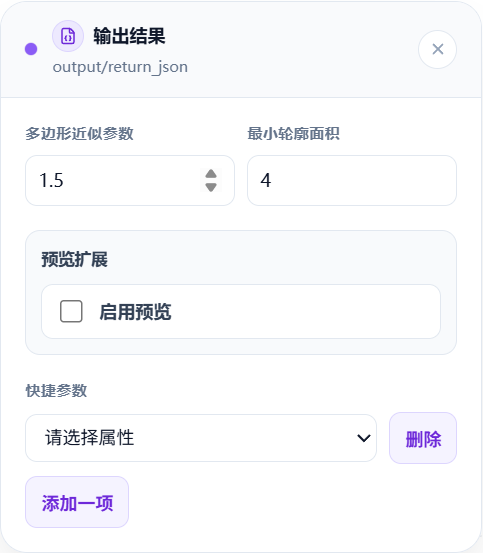

参数设置与功能说明​


参数默认值说明
多边形近似参数1.5控制多边形轮廓近似的精度， 值越小越精确（逼近原始轮廓）， 值越大越简化（减少点数）
最小轮廓面积4过滤面积小于此值的Mask， 用于去除噪点、微小误检

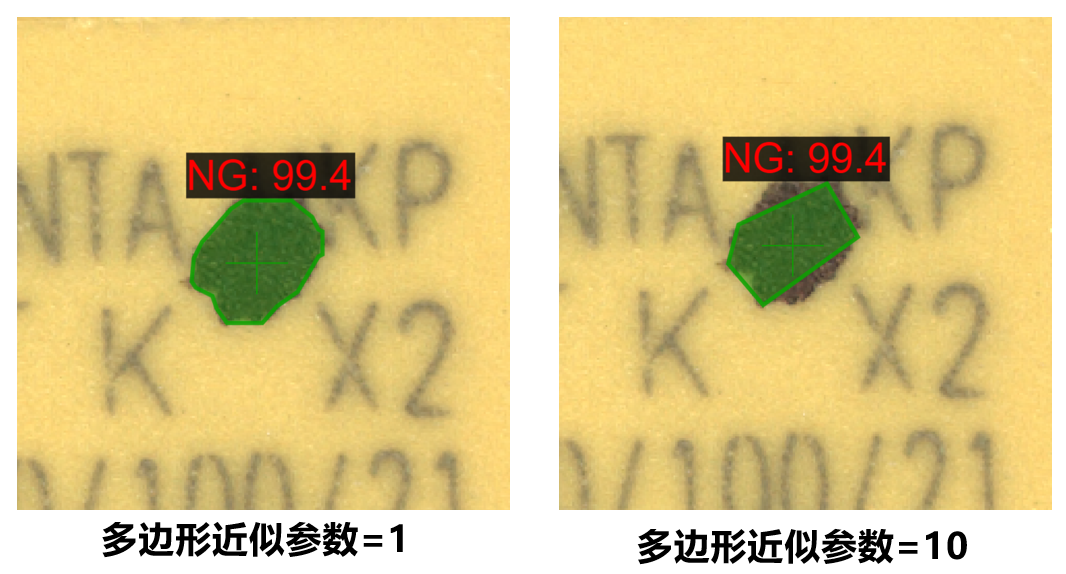

多边形近似参数示意图：

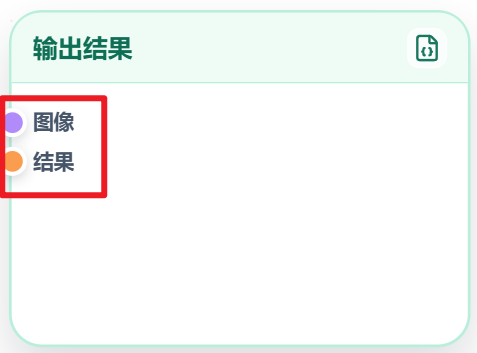

输入输出说明​


输入​

  • 图像：上游节点透传过来的原始图像

  • 结果：上游所有模型节点的累积结果数据

输出​

JSON 格式的数据（无输出端口，直接返回）

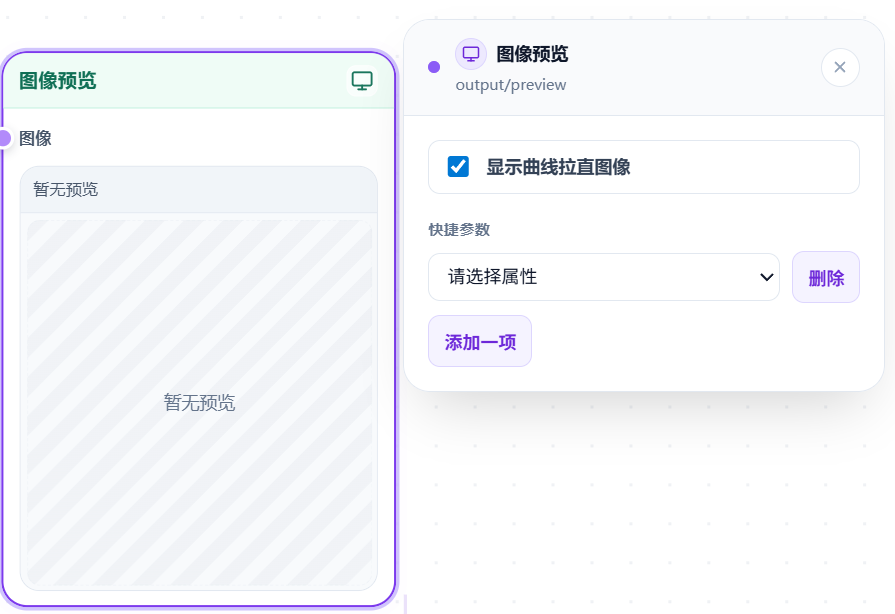

图像预览​


功能​

用于在流程中实时查看图像处理效果，方便调试和验证。与展开节点栏里的【启动预览】功能一样。

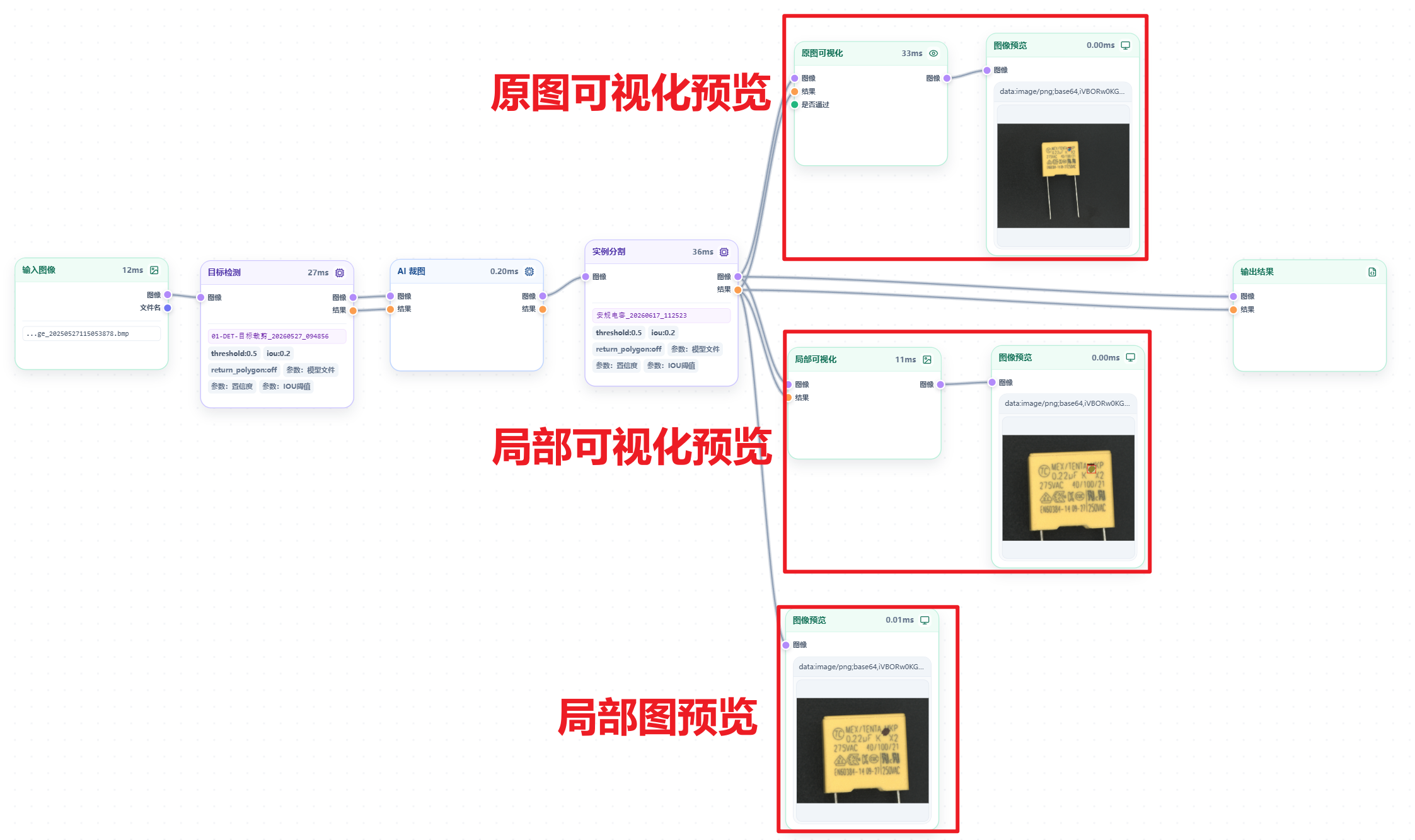

案例​

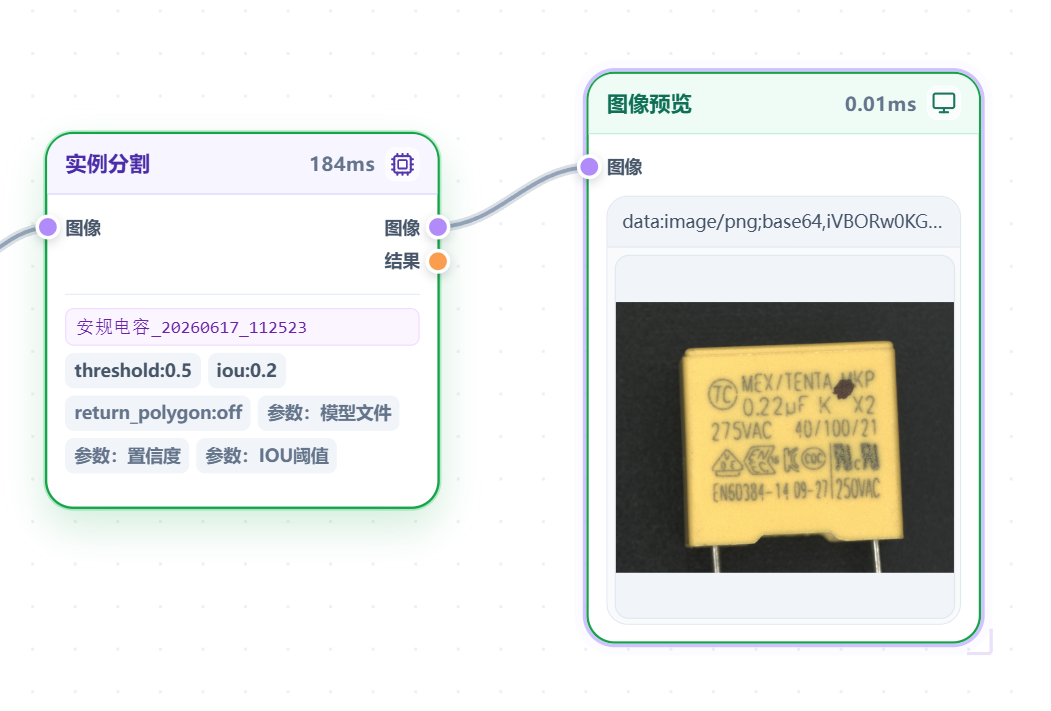

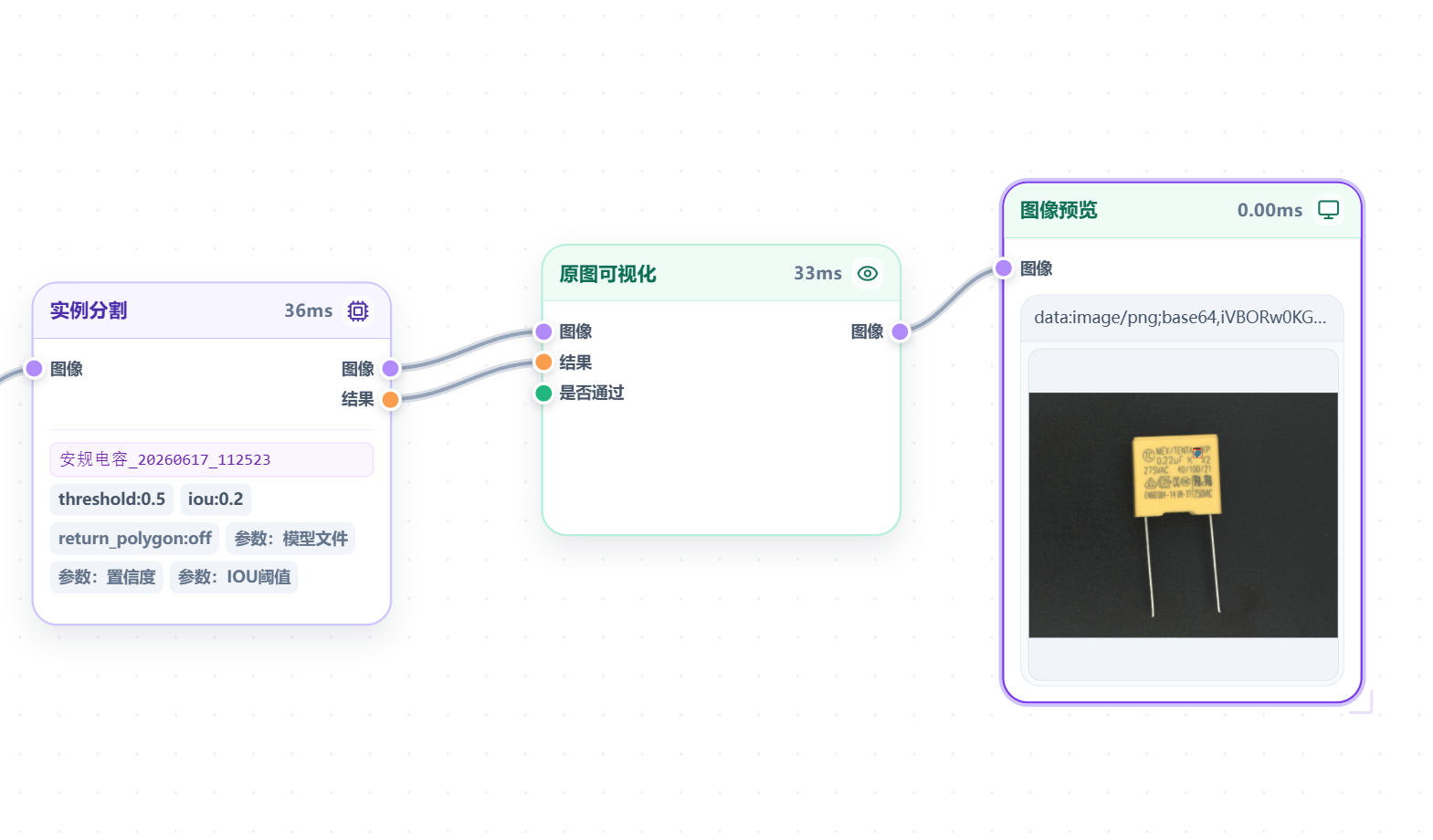

案例1（原图可视化预览）​

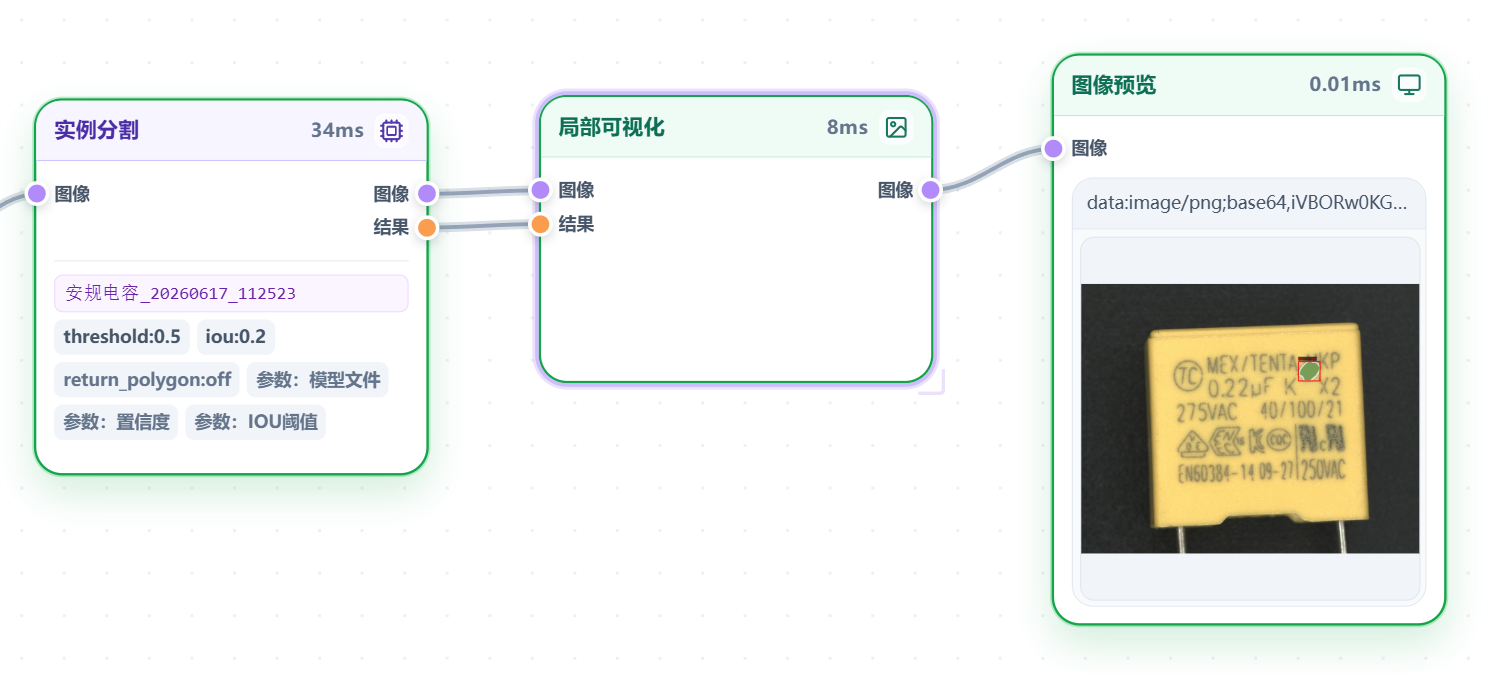

案例2（局部可视化预览）​


案例3（局部图预览）​


输入输出说明​

输入​

  • 图像：获取上一个节点的图像。

原图可视化\局部可视化​


功能​

将识别结果绘制到图像上。原图可视化将处理结果映射回原图，局部可视化在当前局部图像上绘制结果。

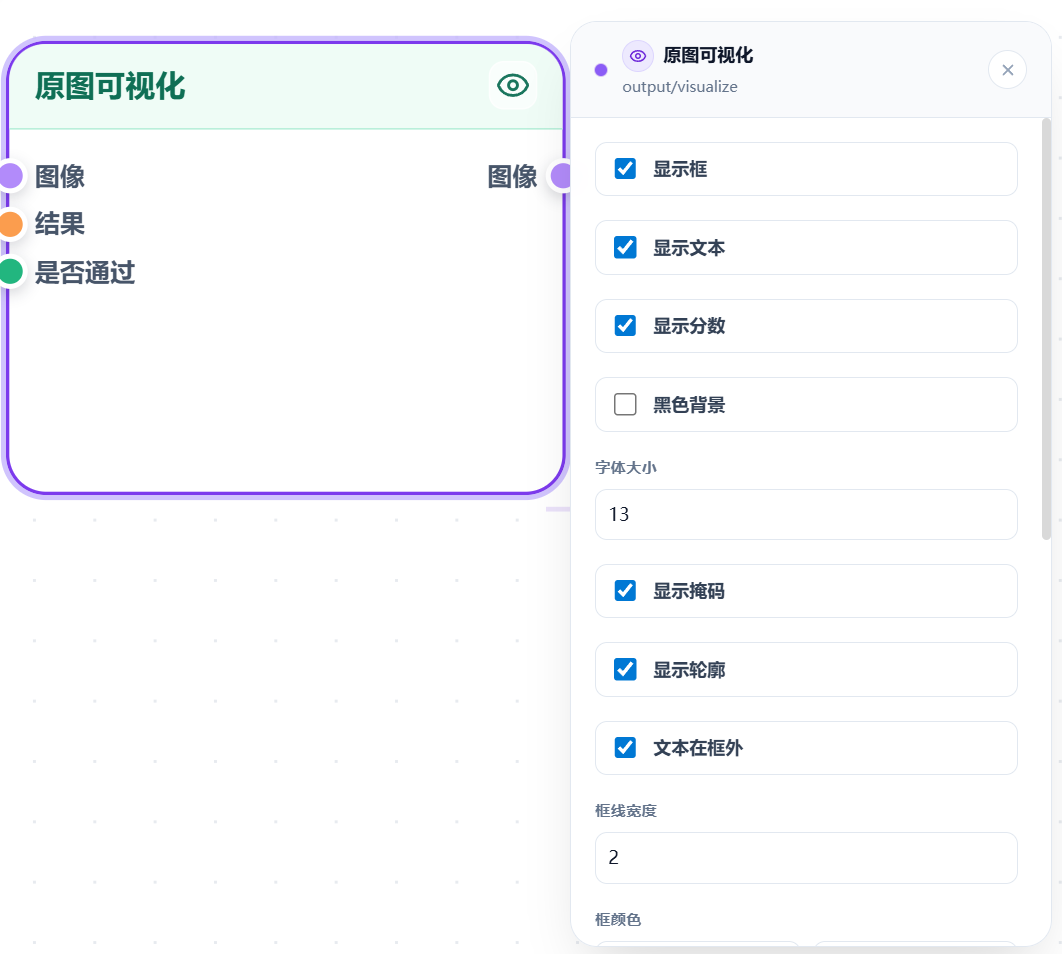

参数设置与功能说明​

参数默认值作用
☑ 显示框勾选画出检测框（矩形/旋转框）
☑ 显示文本勾选标注类别名称
☑ 显示分数勾选显示置信度分数（如 0.95）
☐ 黑色背景未勾选背景变黑，只高亮标注区域
☑ 显示掩码勾选显示实例分割的掩膜区域
☑ 显示轮廓勾选显示掩膜轮廓线
☑ 文本在框外勾选文字标注在框上方，不遮挡目标
☑ 显示文本阴影勾选文字加阴影，提高可读性
字体大小13标注文字大小
框线宽度2检测框线条粗细
框颜色255,0,0（红色）普通检测框颜色
旋转框颜色0,255,0（绿色）旋转矩形框颜色（如文字倾斜）
字体颜色255,0,0（红色）标注文字颜色

案例详情请查看结果预览。

输入输出说明​

输入​

  • 原图可视化：输入端口为图像、结果、是否通过、叠加文本；局部结果会映射回原图。
  • 局部可视化：输入端口为图像、结果，按局部坐标绘制。

输出​

  • 图像：带检测结果的图像，通常下一个节点接【输出➡️图像预览\保存图像】。

保存图像​


功能​

将流程中的图像结果保存到本地或指定路径。

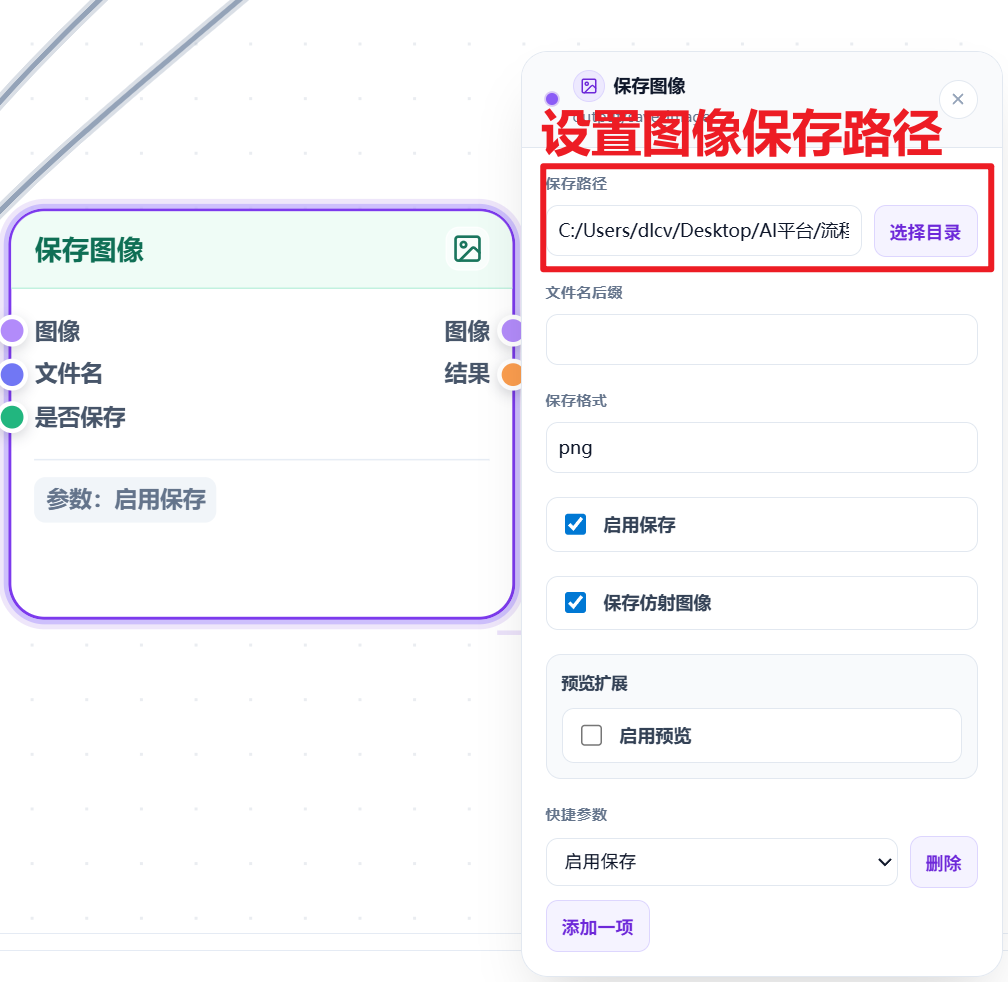

参数设置与功能说明​

参数​

参数默认值说明
保存路径.图像保存目录。. 表示程序当前工作目录；相对路径也以该目录为起点
文件名后缀（空）在时间戳后追加的后缀；未填写时使用 _vis
保存格式png支持 png、jpg、bmp；其他值按 png 保存
☑ 启用保存勾选取消勾选后不写入图像文件
☑ 保存仿射图像勾选有拉直或仿射结果时优先保存该图，否则保存当前图像

仅在运行配置 save_img 为 true、节点启用保存，且“是否保存”未连接或输入 true 时写入文件；输入 false 时跳过保存。节点始终继续输出图像和结果。

案例​

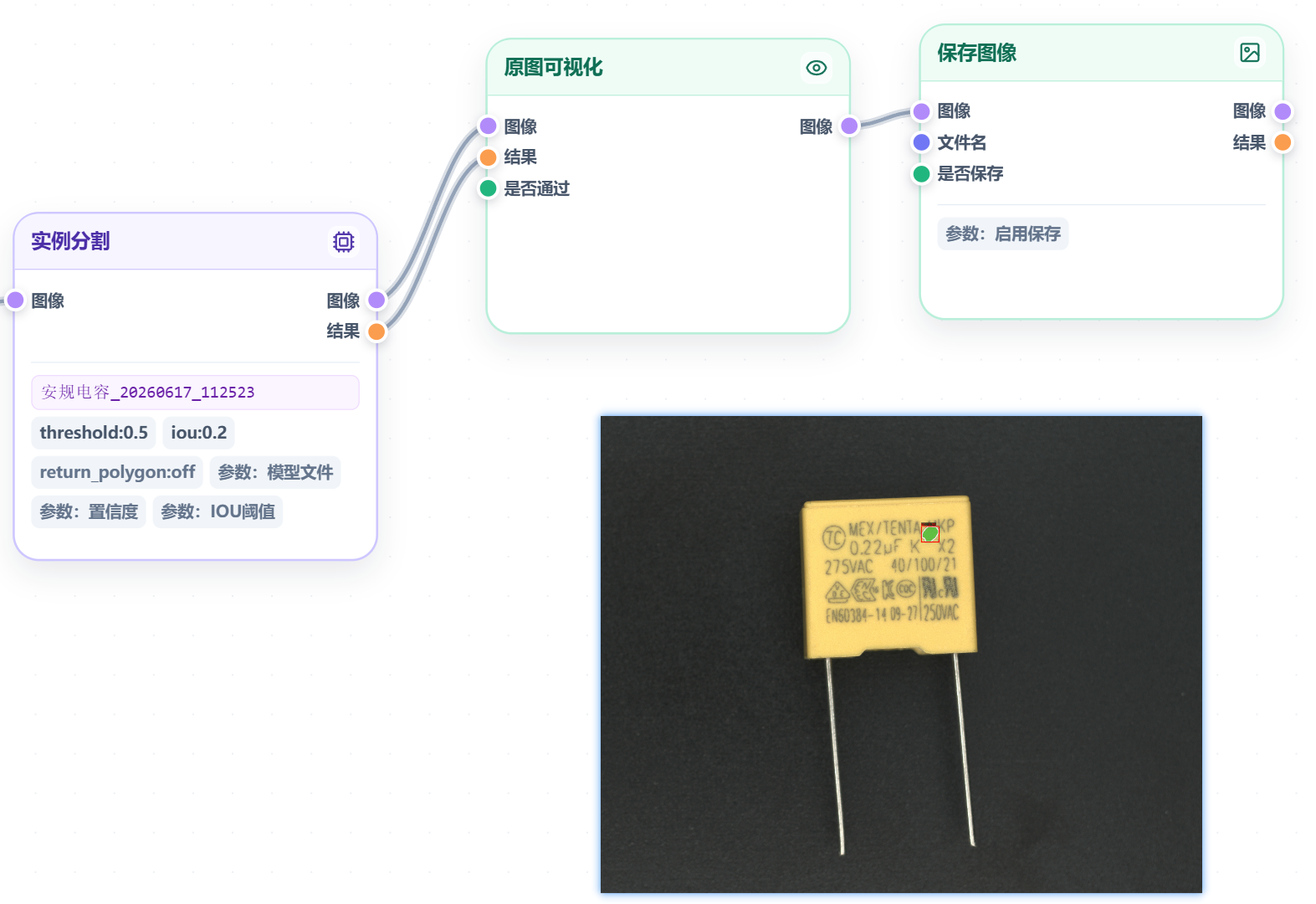

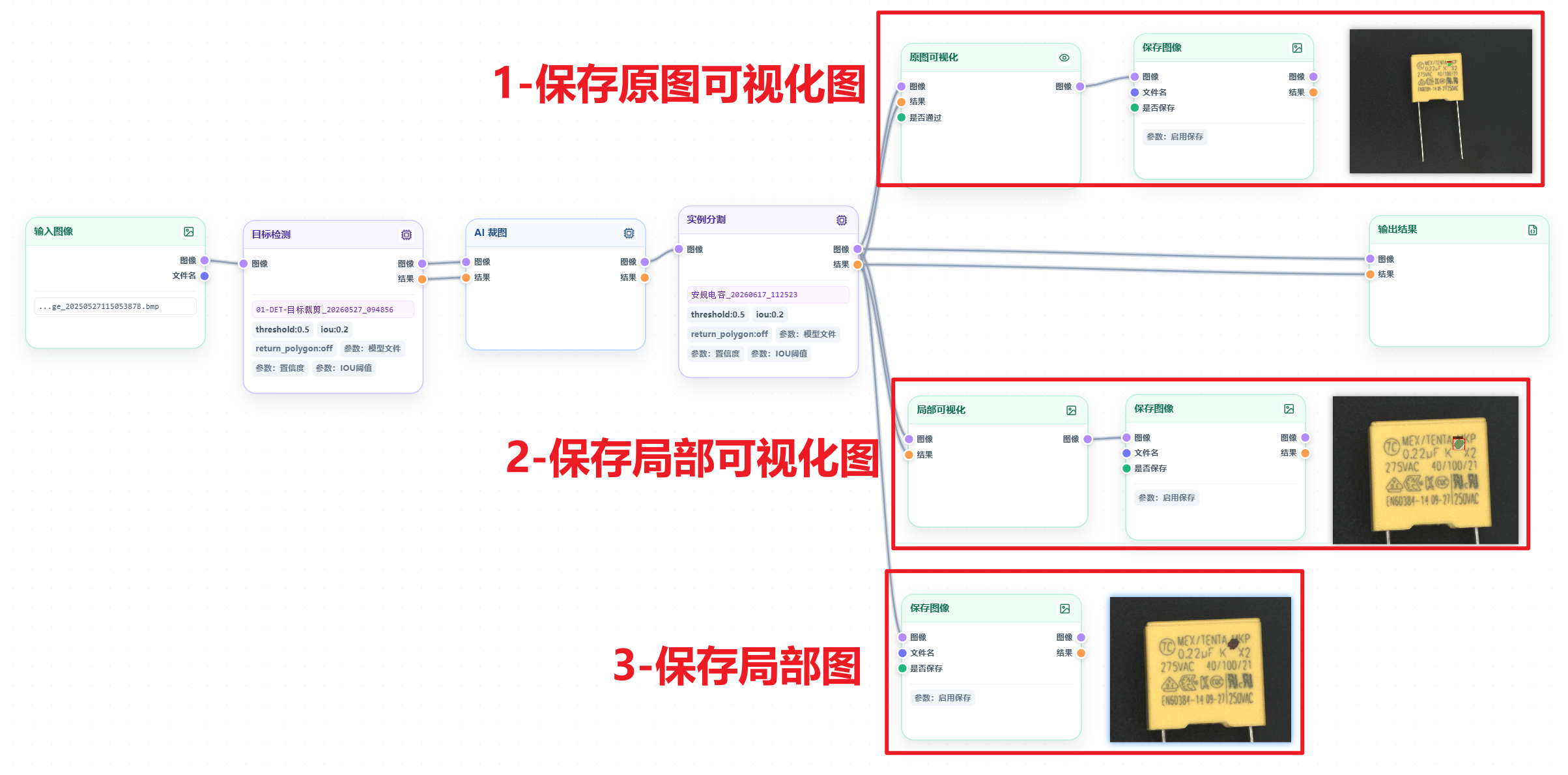

案例1（原图可视化保存）​

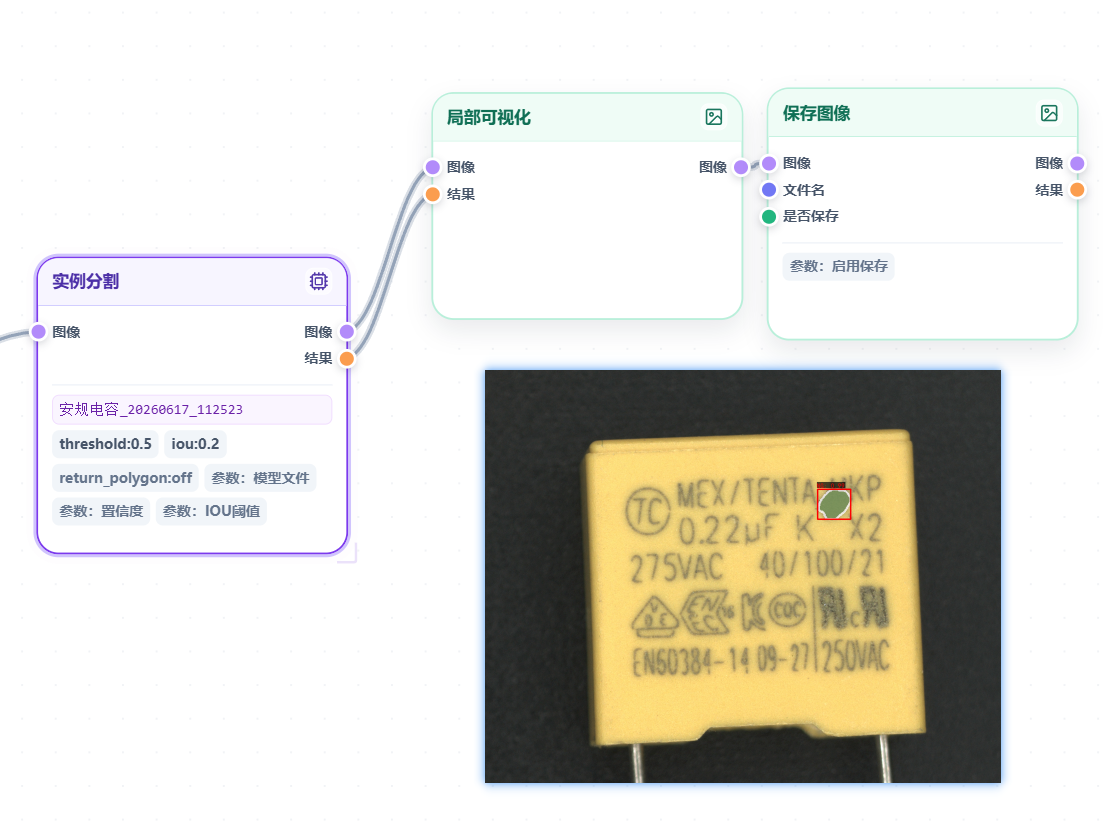

案例2（局部可视化保存）​

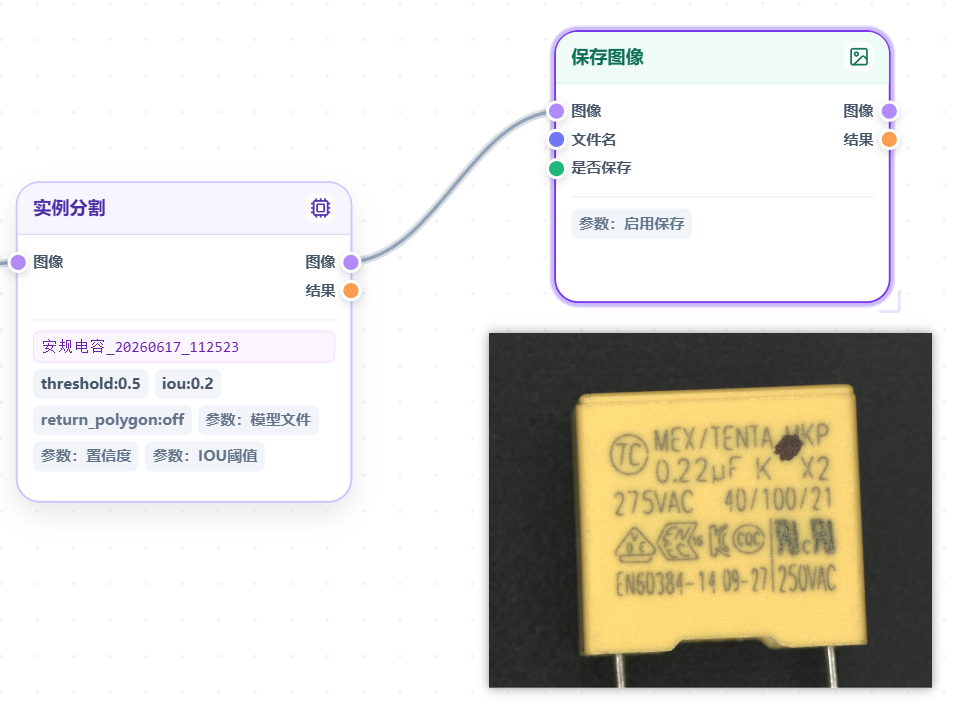

案例3（局部图保存）​


、

案例4（满足条件保存）​

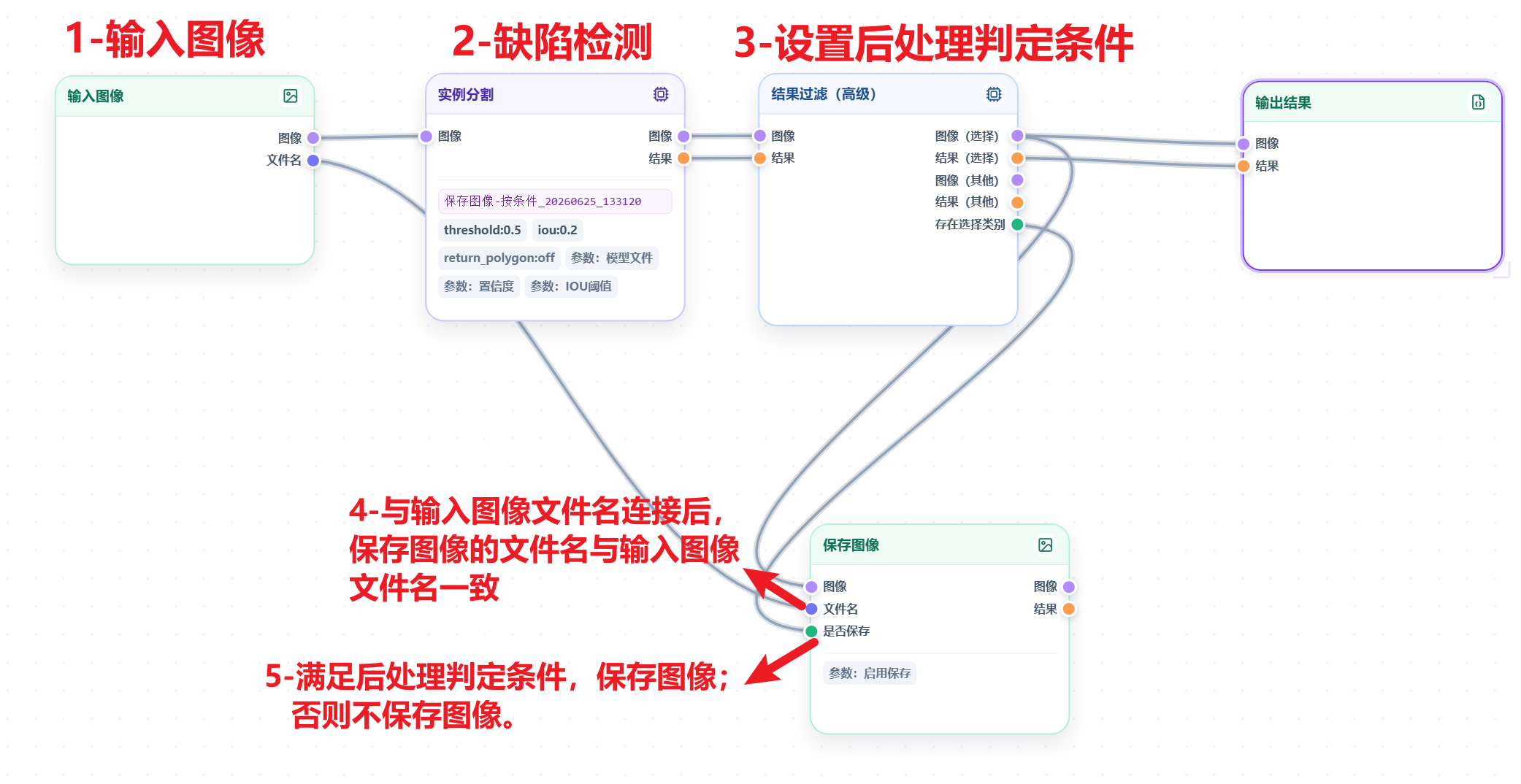

流程图：

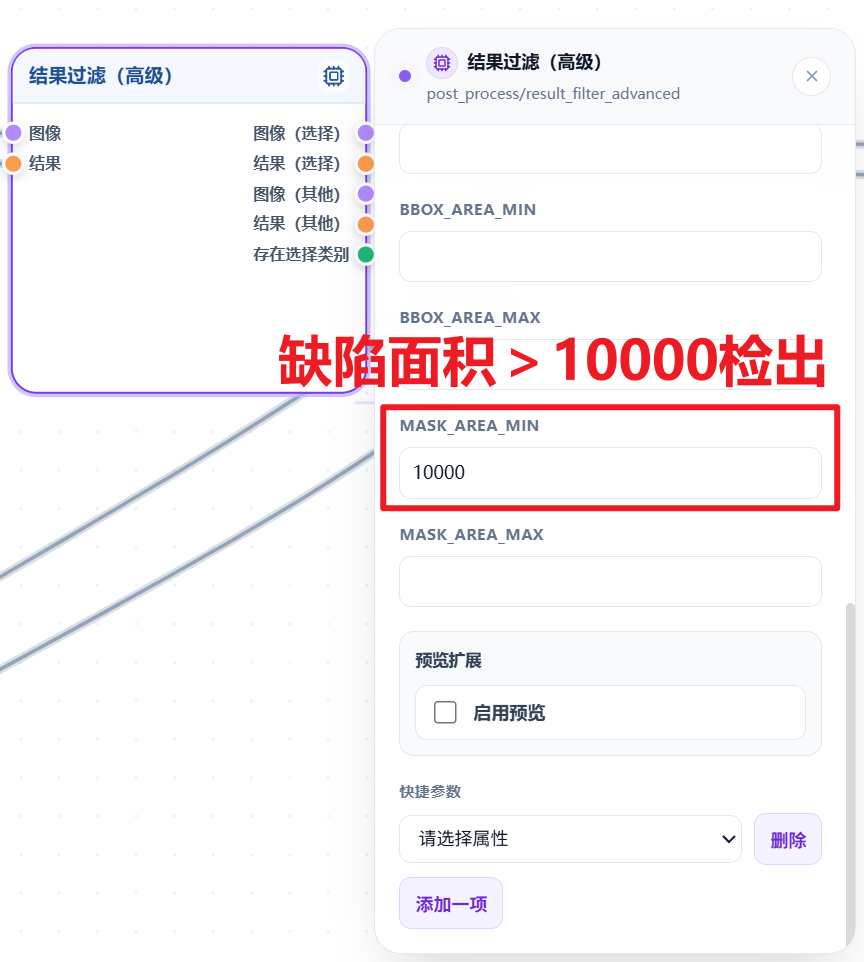

结果过滤（高级）参数设置：

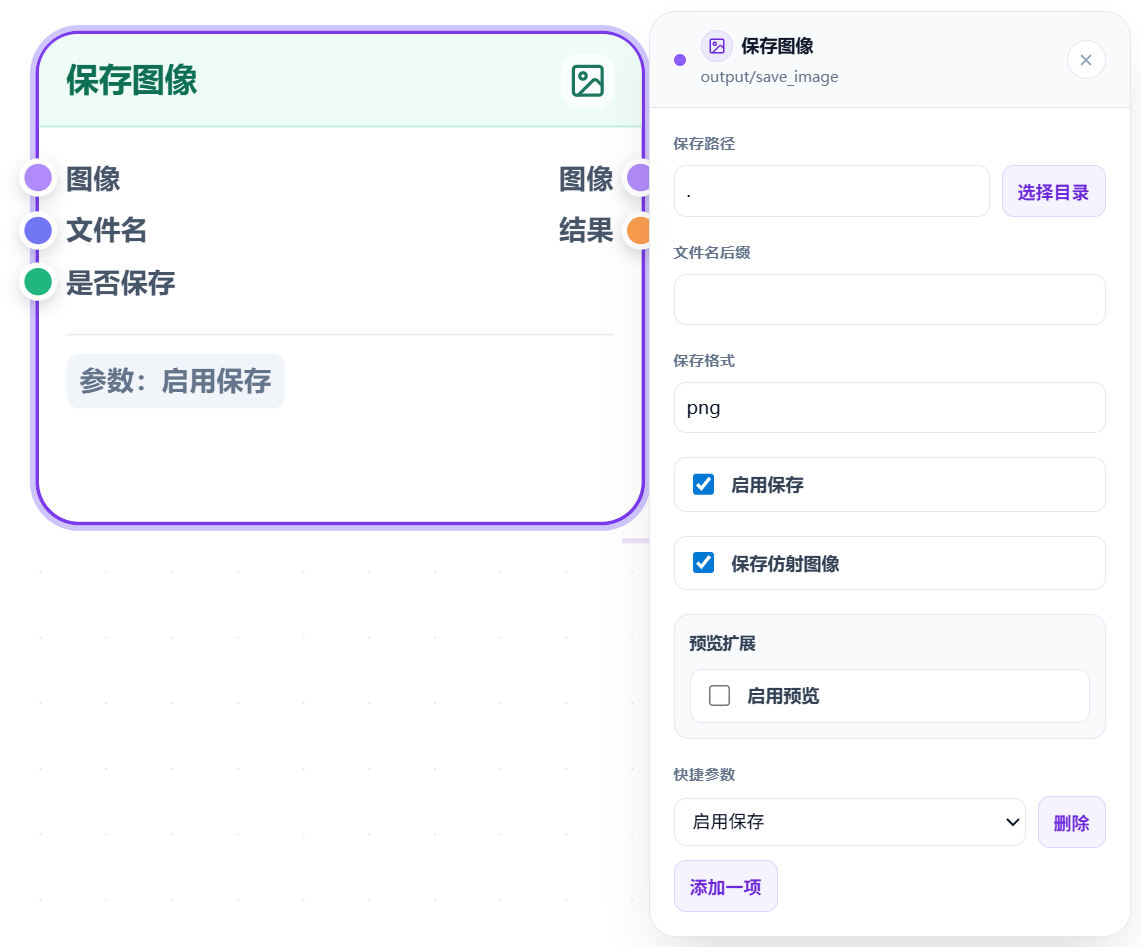

保存图像参数设置：

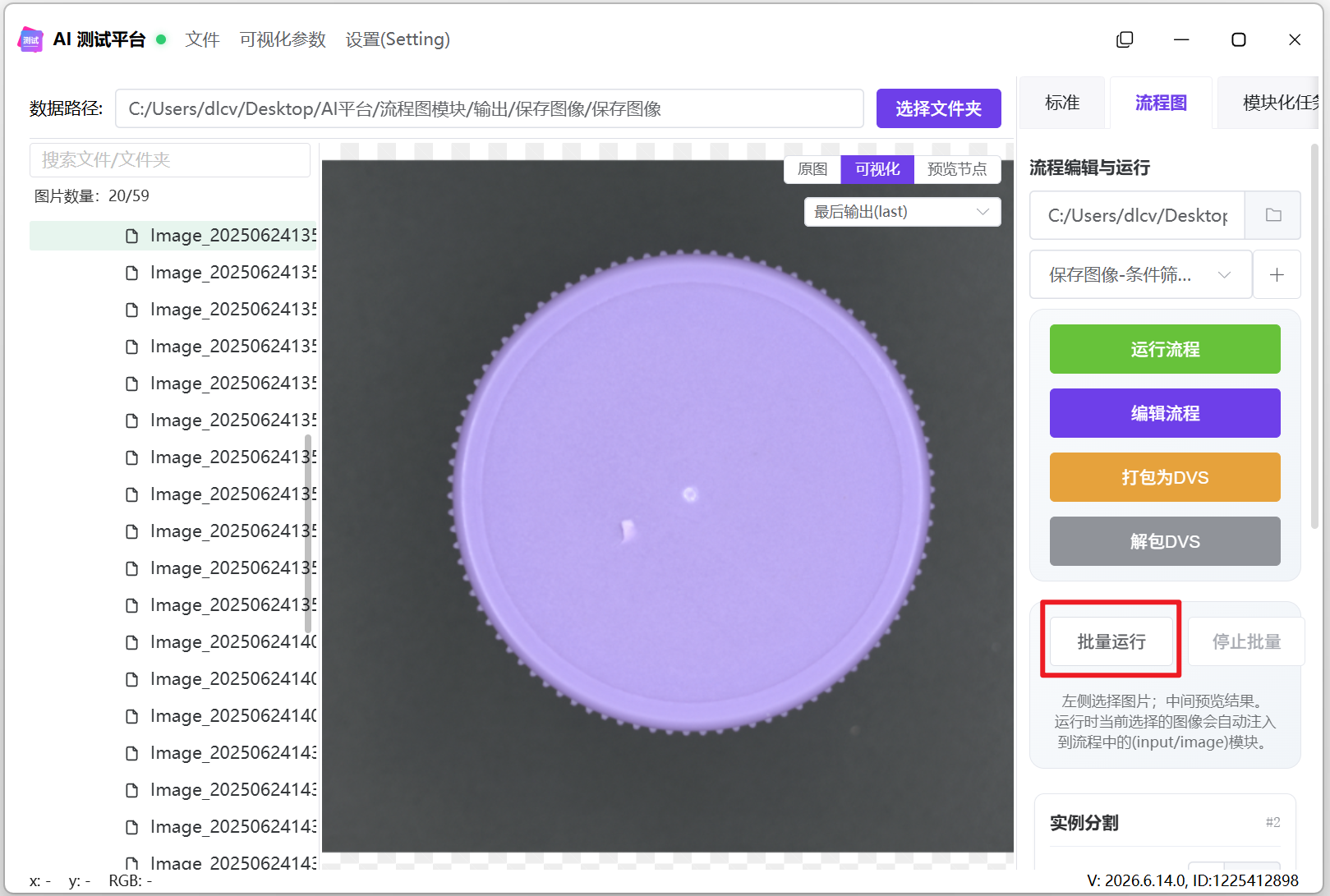

点击批量运行

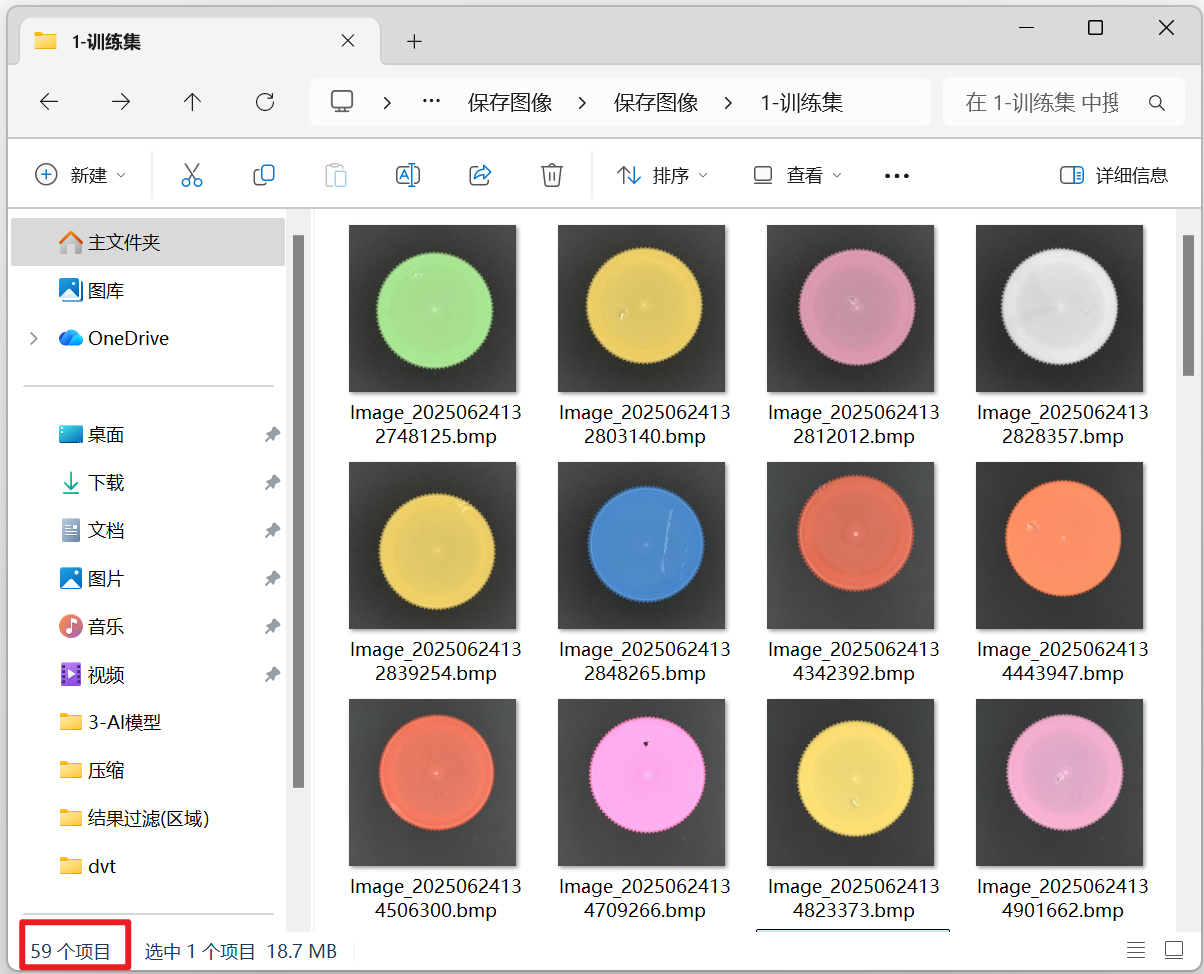

原始文件夹共59个文件。

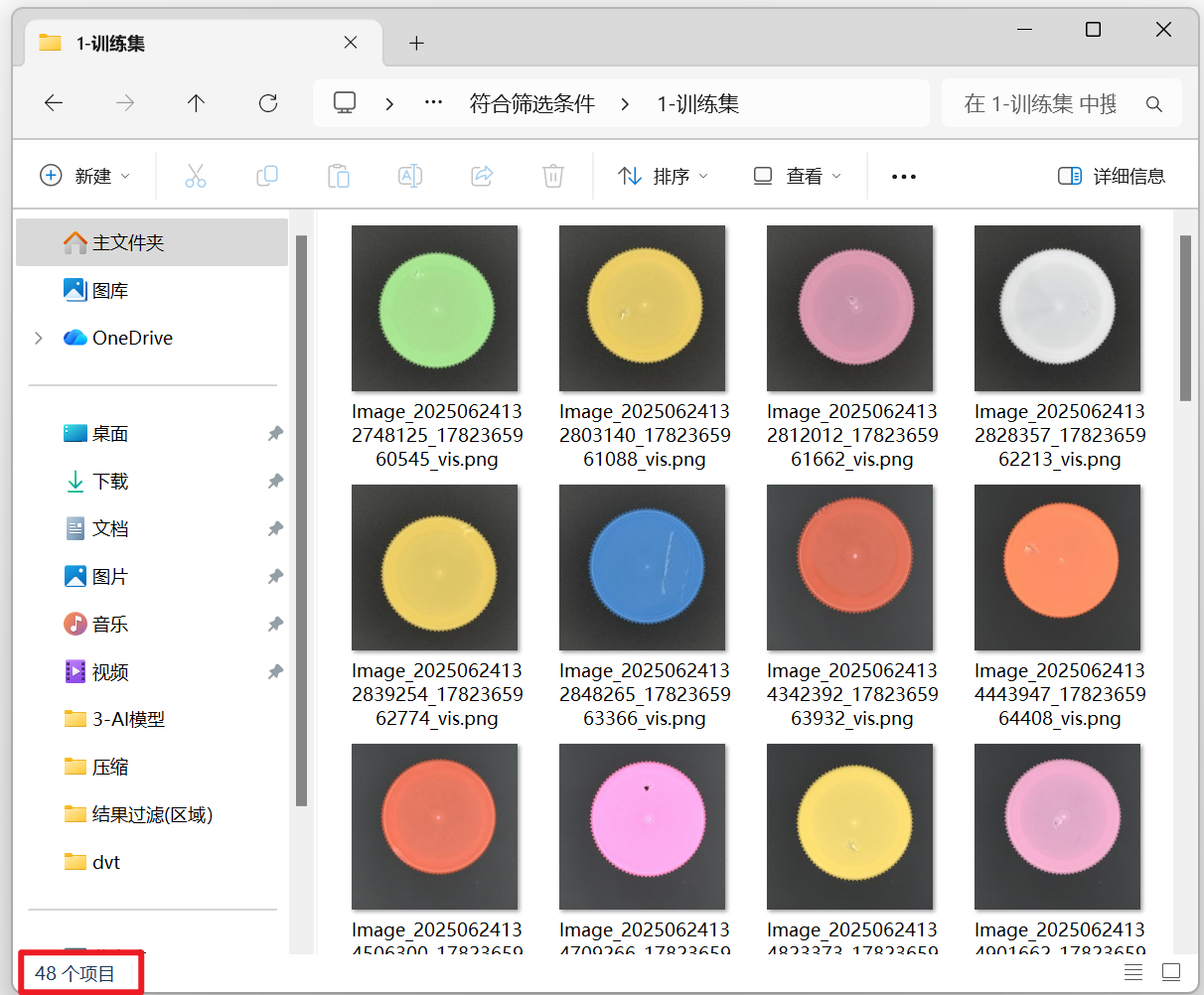

批量运行后，保存满足条件的图像，共48个文件。

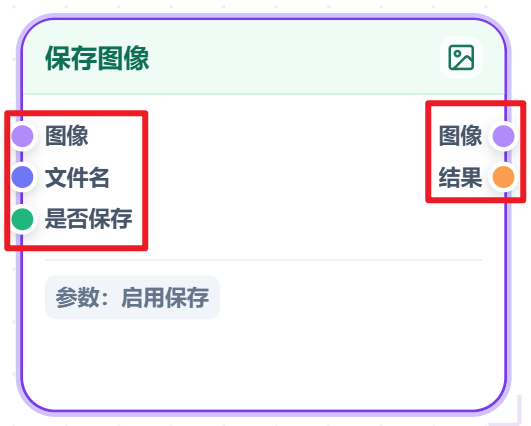

输入输出说明​


输入​

  • 图像：待保存的局部图或可视化图。
  • 文件名：可选。连接时使用原文件名，并追加毫秒时间戳、序号和后缀；未连接时以 img_output 或 cropped 开头，格式由“保存格式”决定。
  • 是否保存：可选。输入 true 时允许保存，输入 false 时跳过；未连接时不限制保存。常见连接如下：
节点输出端口允许保存的情况
结果过滤（区域）存在区域内结果区域内有目标
结果过滤（高级）存在选择类别有指定类别
标签种类统计存在正样本标签种类数大于阈值
统计结果个数是否通过数量在范围内
类别筛选存在匹配有目标类别

输出​

  • 图像：与输入图像相同

  • 结果：上游节点传入的结果
