海康VM4.x调用DLCV模型

步骤总览

  • 安装 Vision Master 4.2/4.4
  • 安装 OpenCV 2.x 版本
  • 导入 DLCV 海康开发包
  • 【DEMO】Vision Master 模型调用流程
  • 【DEMO-1】目标检测模型
  • 【DEMO-2】OCR模型

以上步骤所需资源，可以下载如下资源包：

  • 资源包1：OpenCV 2.4 安装包
  • 资源包2.1：VM4.2_DLCV_DLL.zip
  • 资源包2.2：VM4.4_DLCV_DLL.zip

安装海康Vision Master 4.2 \ 4.4

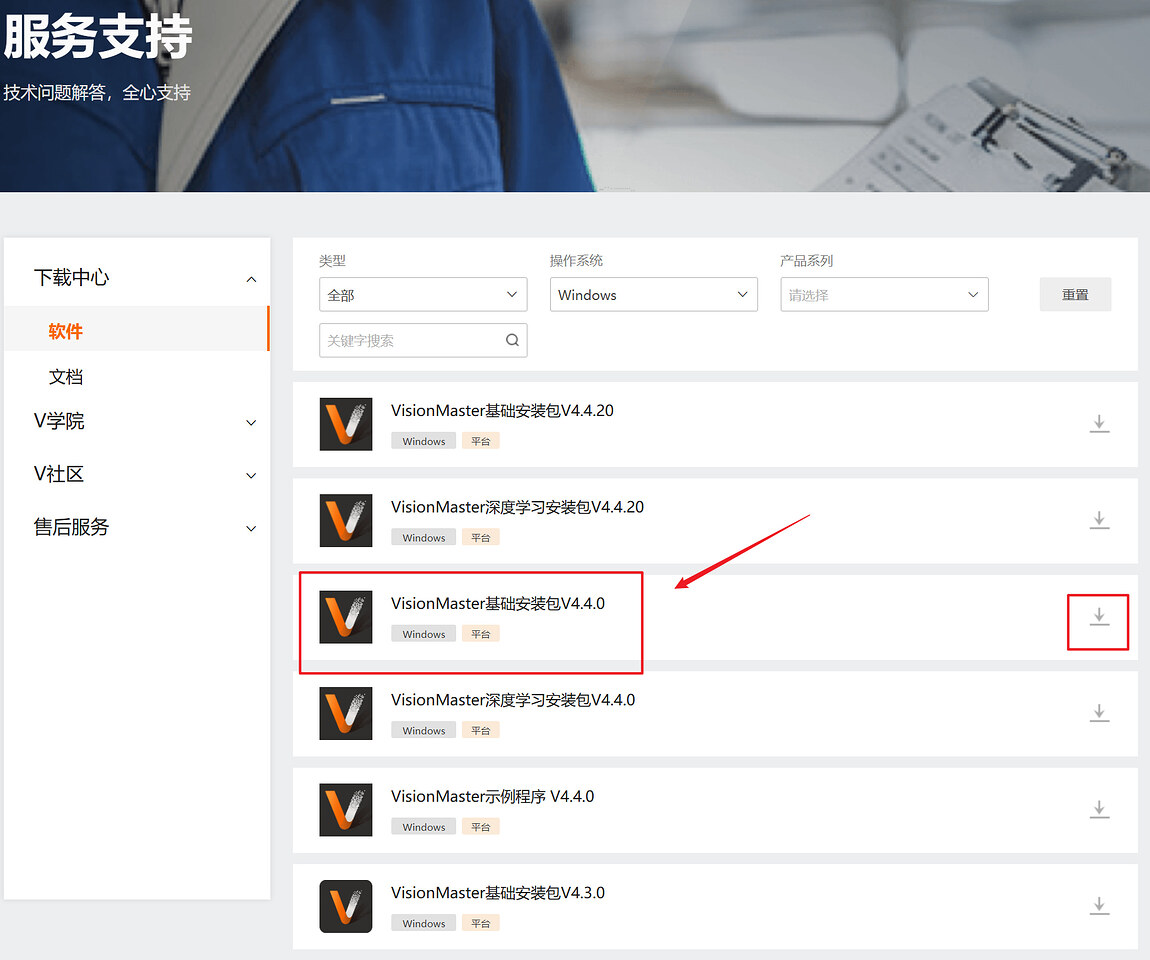

海康官网下载地址

https://www.hikrobotics.com/cn/machinevision/service/download/?module=0

安装+使用软件，需要海康有效授权，比如海康加密狗

二、安装opencv-2.4.12​

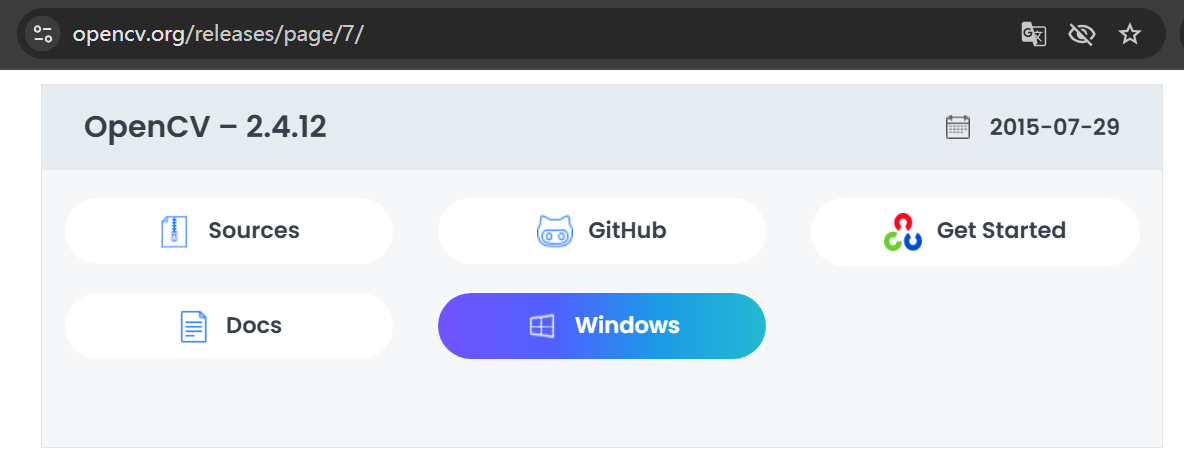

opencv下载地址

安装 OpenCV​

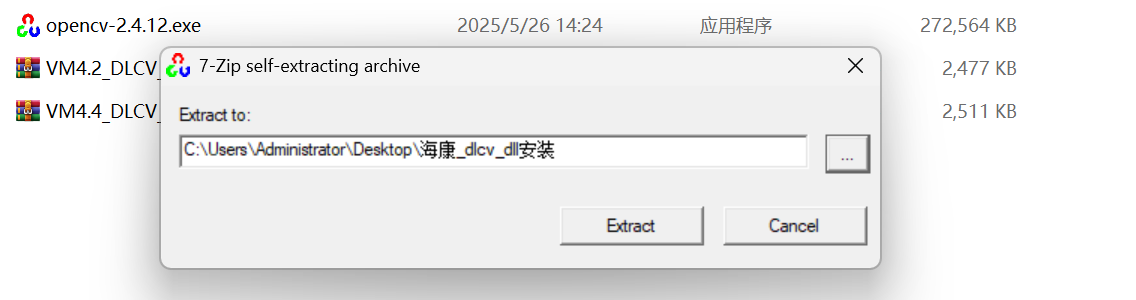

1.软件先安装在任意位置，比如桌面

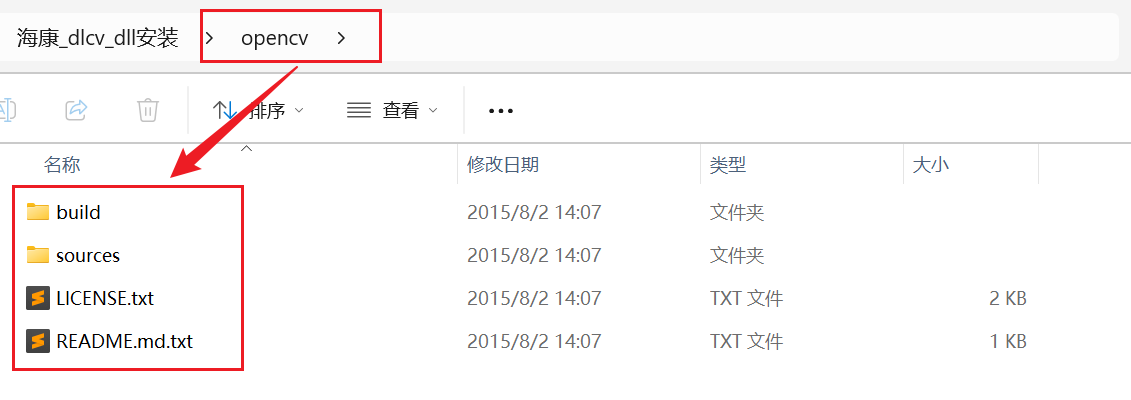

2.打开文件夹，并复制这四个文件

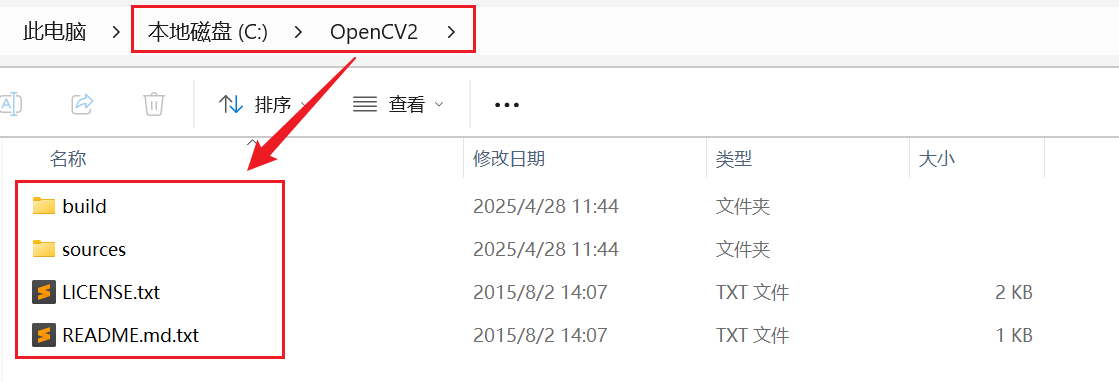

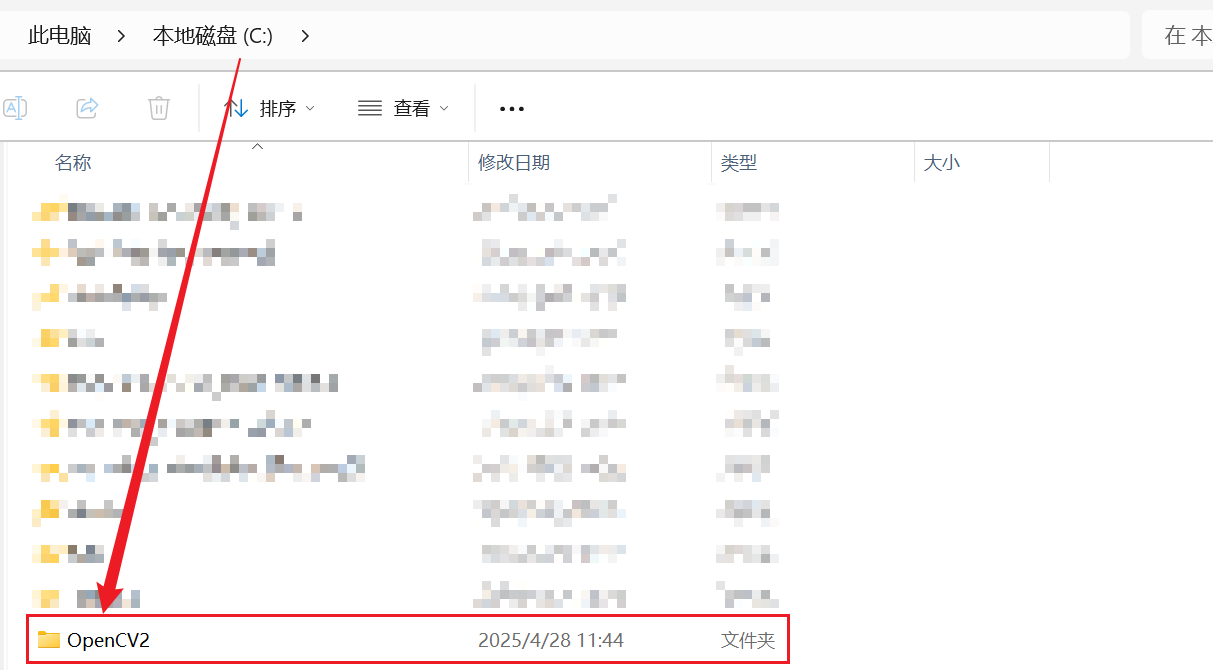

3.在C盘第一级目录下，新建文件夹OpenCV2

4.把复制的四个文件，粘贴到OpenCV2

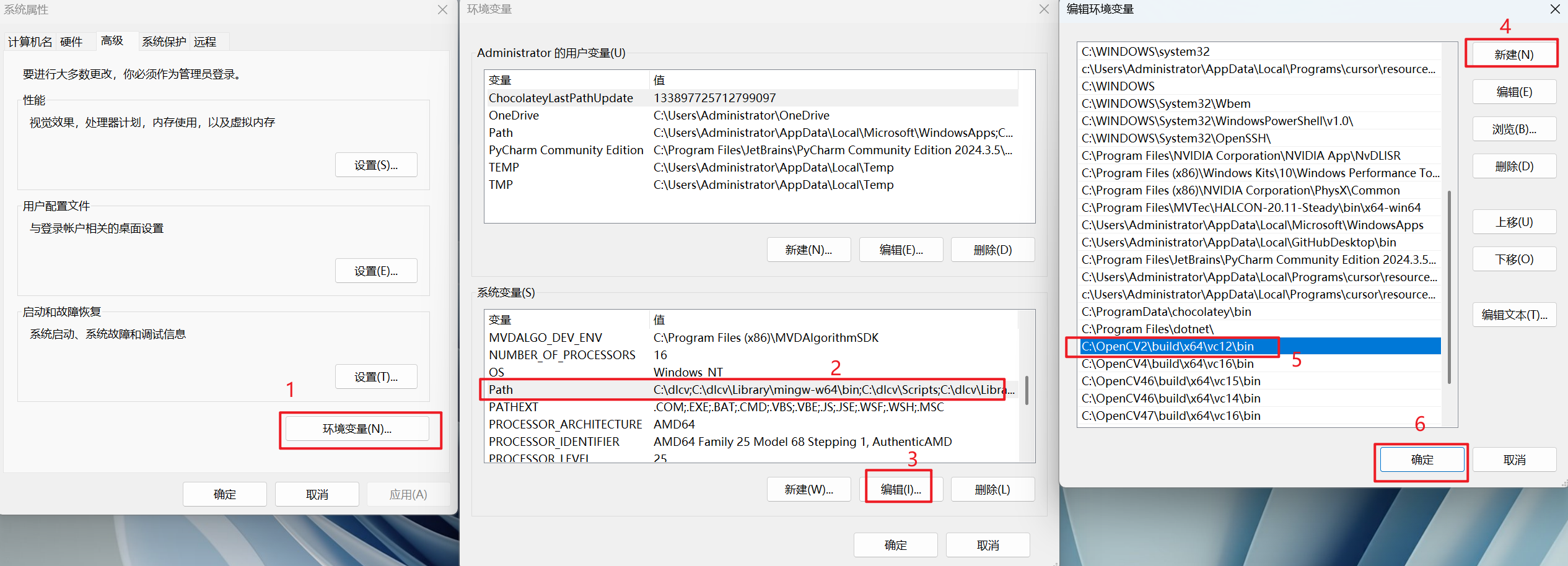

环境变量设置​

添加OpenCV环境变量

C:\OpenCV2\build\x64\vc12\bin

导入 DLCV 海康开发包

根据自己的VM版本，选择导入4.2 或者 4.4版本的海康开发包

1.解压压缩包

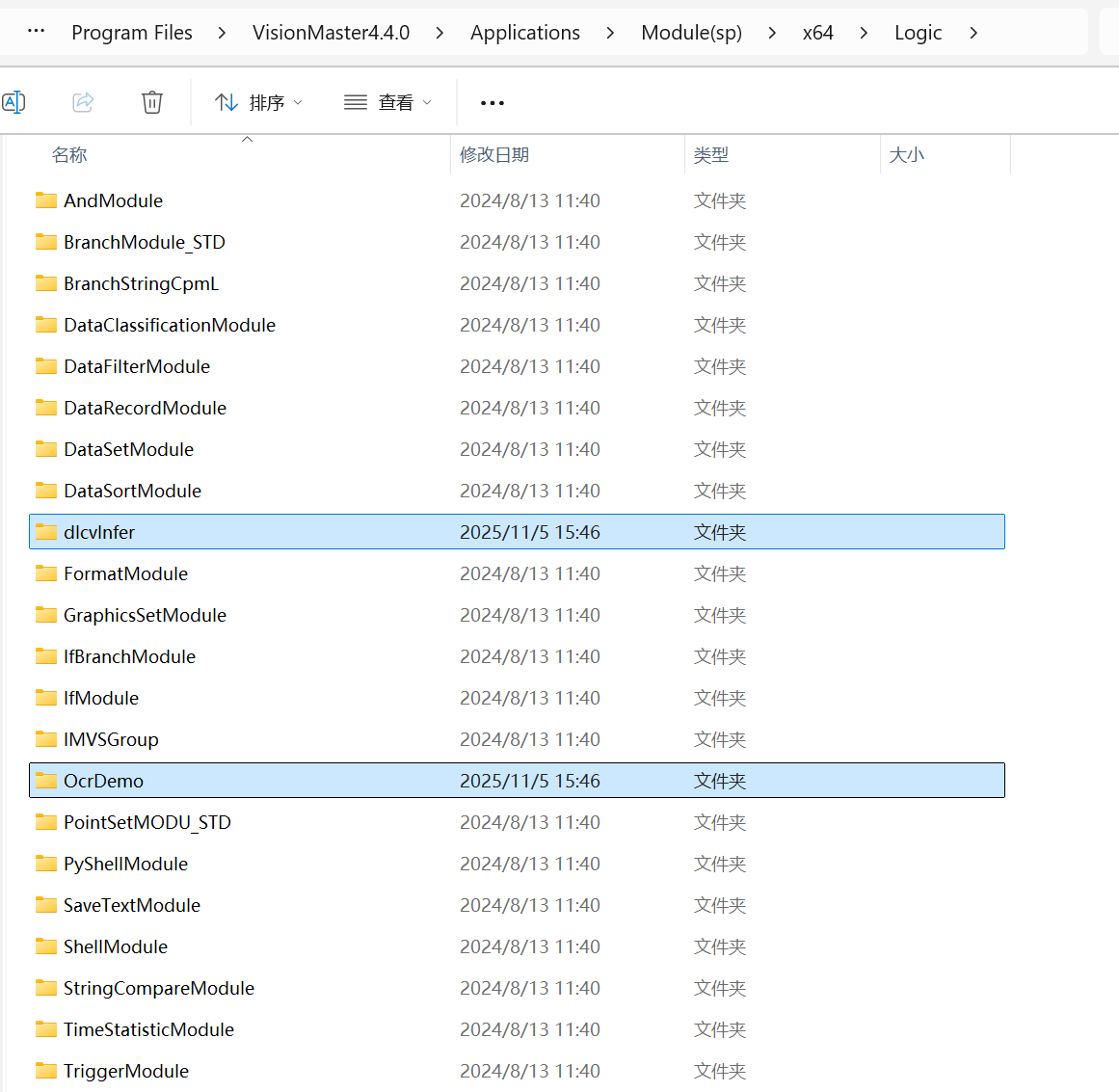

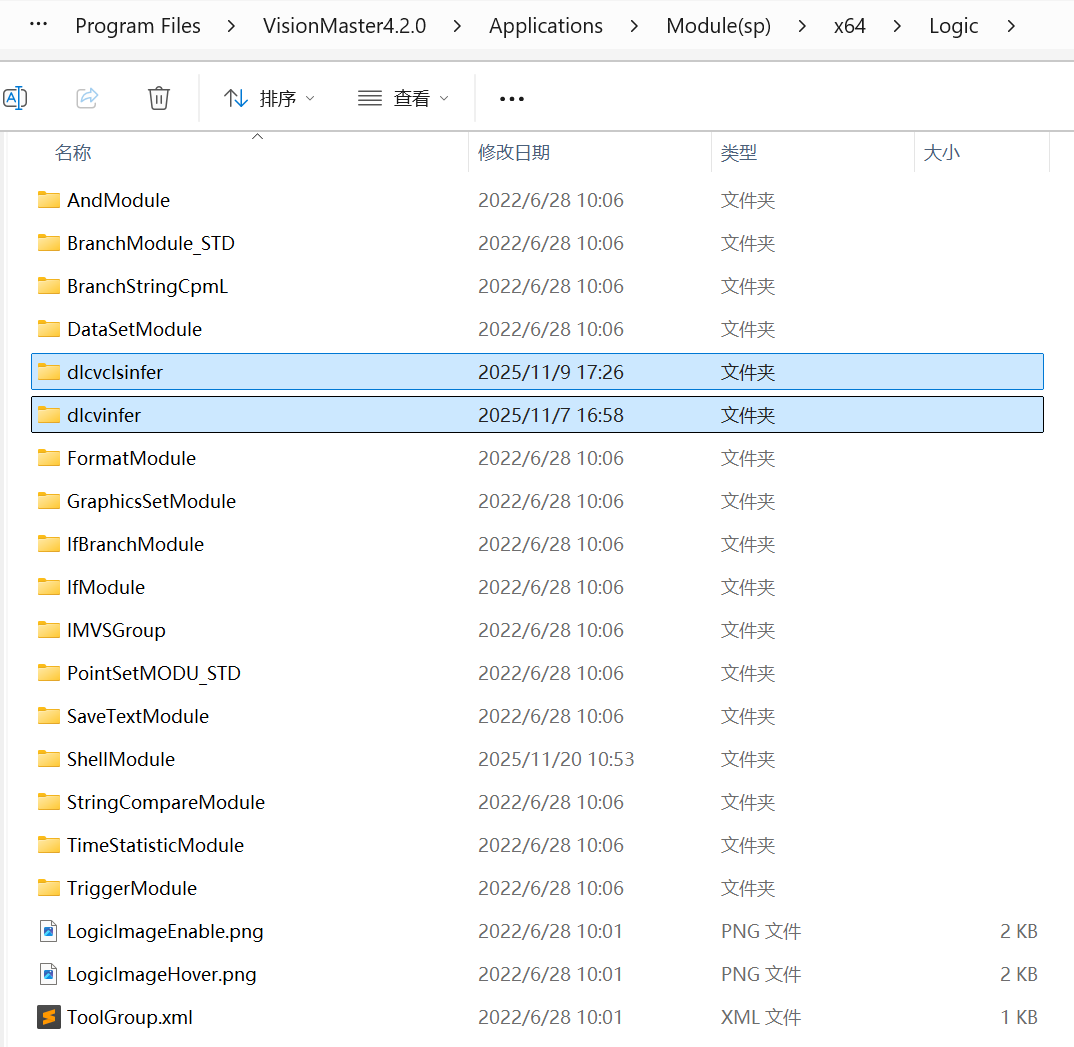

2.复制压缩包内所有内容，粘贴到C:\Program Files\VisionMaster4.2.0\Applications\Module(sp)\x64\Logic目录下

2.1 如果是4.4版本，则需要粘贴到C:\Program Files\VisionMaster4.4.0\Applications\Module(sp)\x64\Logic目录下

【DEMO】Vision Master 模型调用流程

【DEMO-1】目标检测模型​

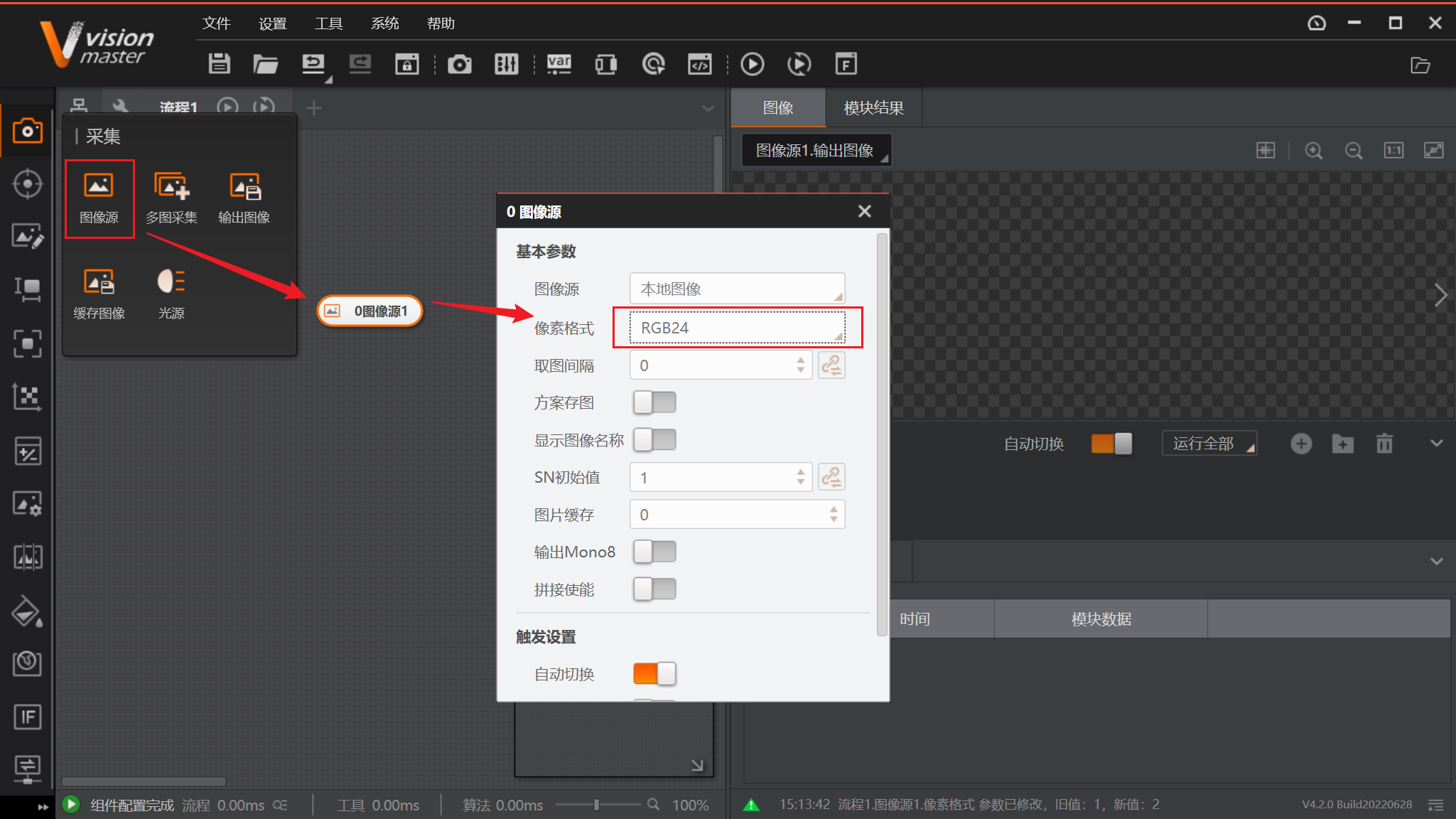

1.在采集中，拖入图像源模块​

1.1 图像源模块设置

  • 双击图像源模块，像素格式修改为RGB24
  • 导入本机图像（或者选择相机输入）

2. 在逻辑工具中，拖入格式化模块​

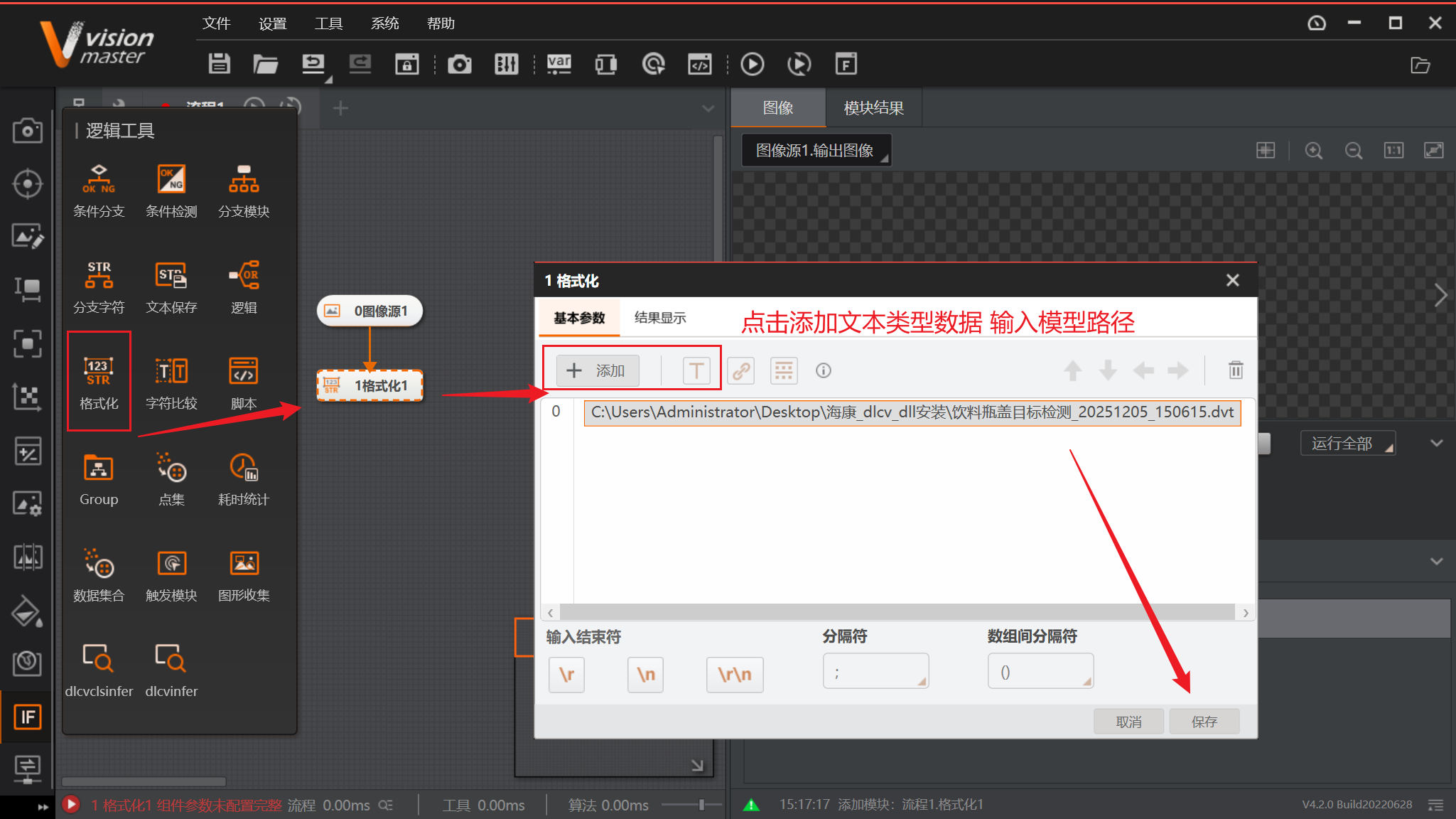

2.1 格式化模块用于导入模型路径，设置如下：

双击格式化模块，按照下图添加模型路径

3.在逻辑工具中，拖入dlcvInfer模块​

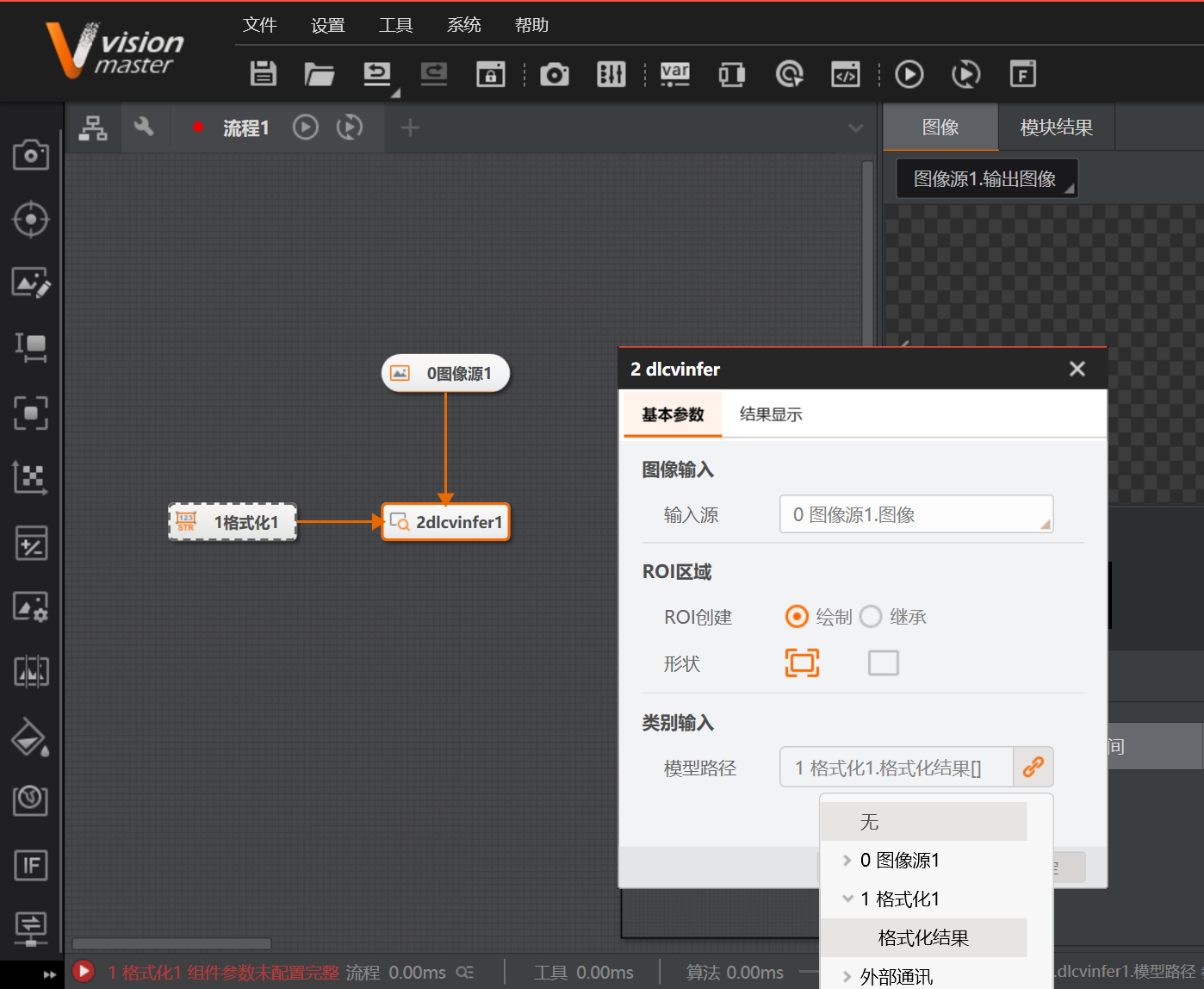

3.1 dlcvInfer模块配置

  • 按照下图将模块连线

  • 双击dlcvInfer模块

  • 确定图像+模型来源模块名为流程图上正确的名称

4. 模型推理​

【DEMO-2】OCR\分类模型​

1.完成【DEMO-1】目标检测模型的步骤​

2.在逻辑工具中，拖入格式化模块​

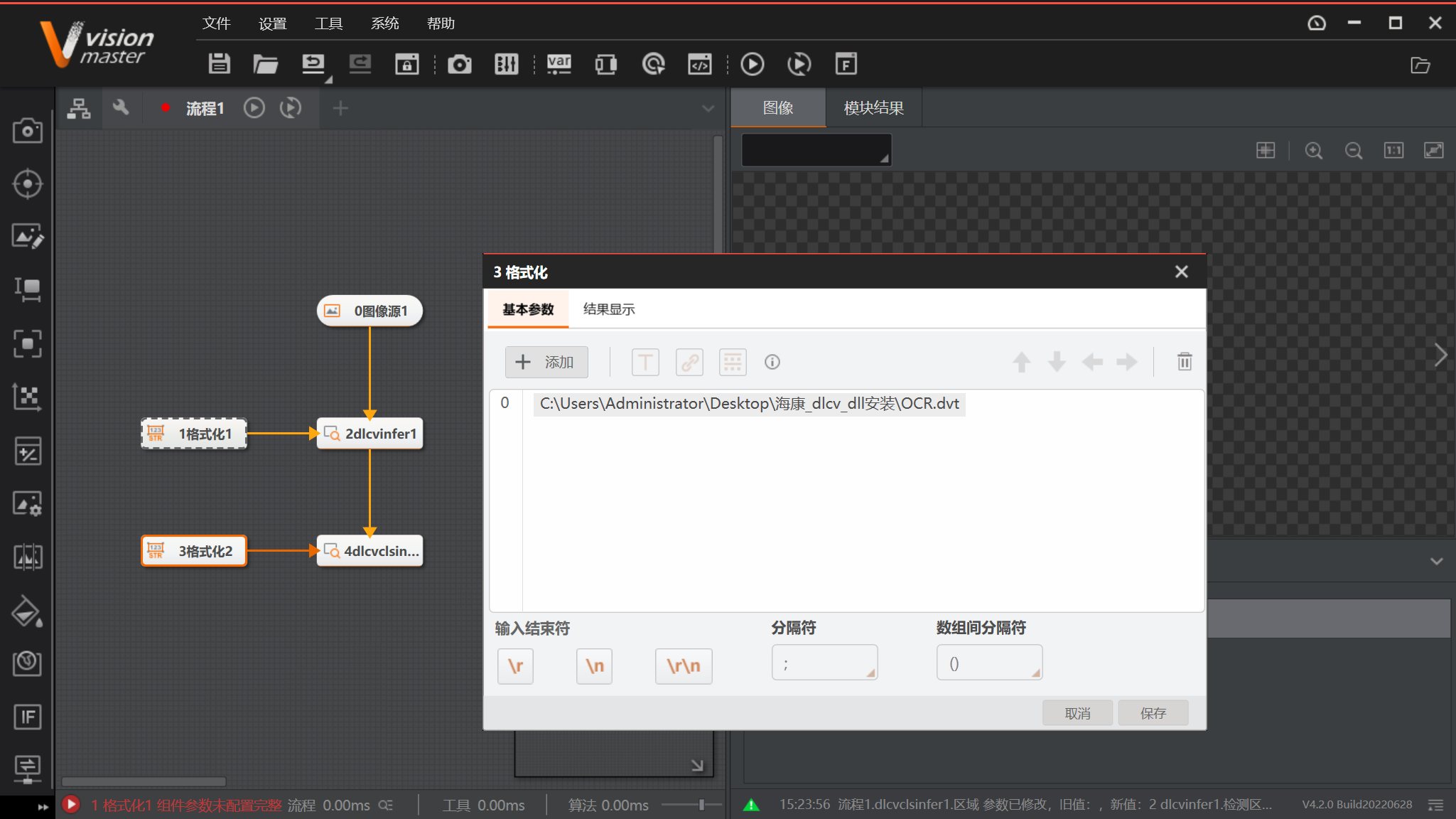

2.1 格式化模块用于导入模型路径，设置如下：

双击格式化模块，按照下图添加OCR模型的路径

3.在逻辑工具中，拖入dlcvClsInfer模块​

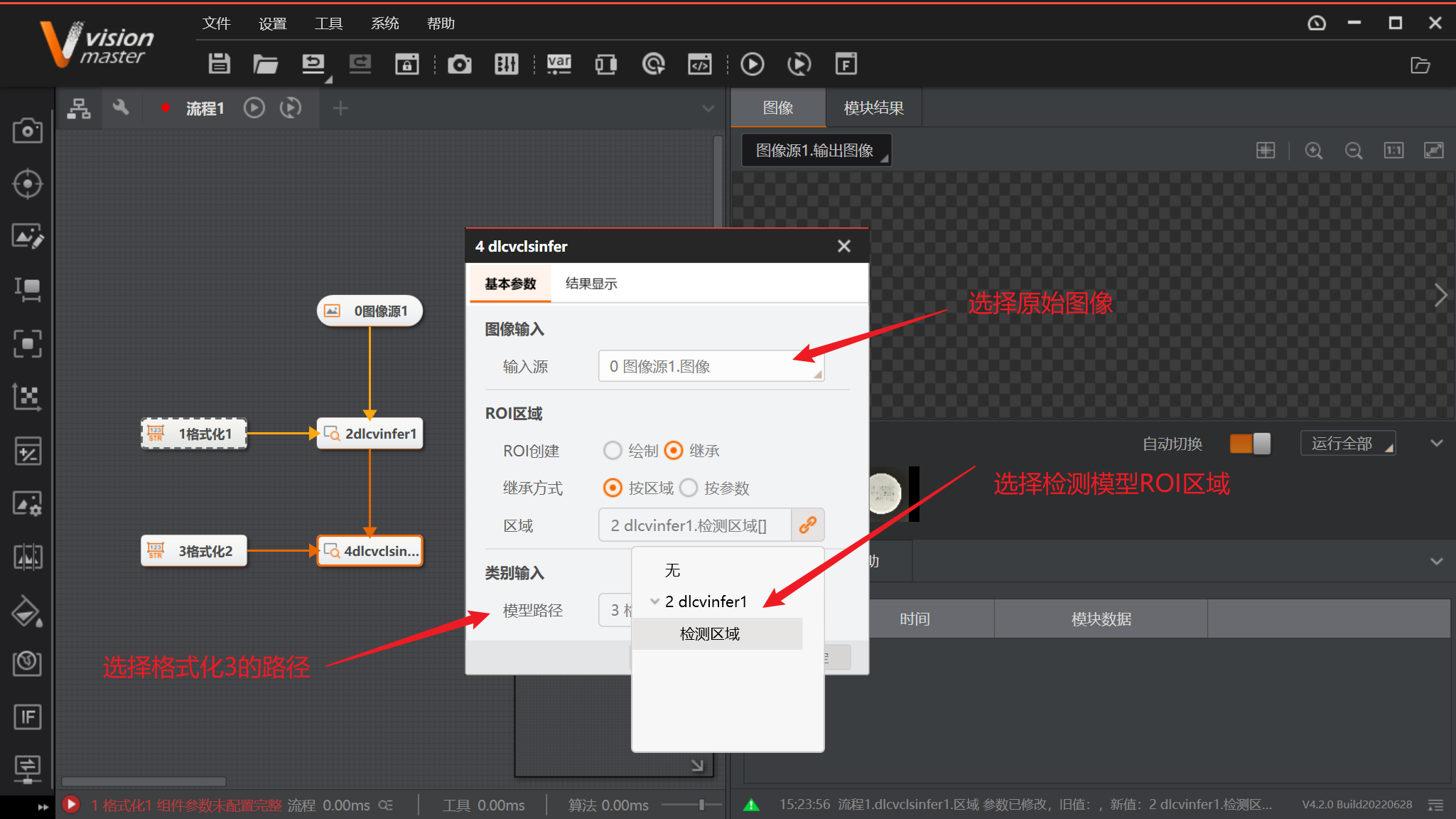

3.1 dlcvClsInfer模块配置

  • 按照下图将模块连线

  • 双击dlcvClsInfer模块

  • 确定图像+模型来源模块名为流程图上正确的名称

  • 修改ROI区域

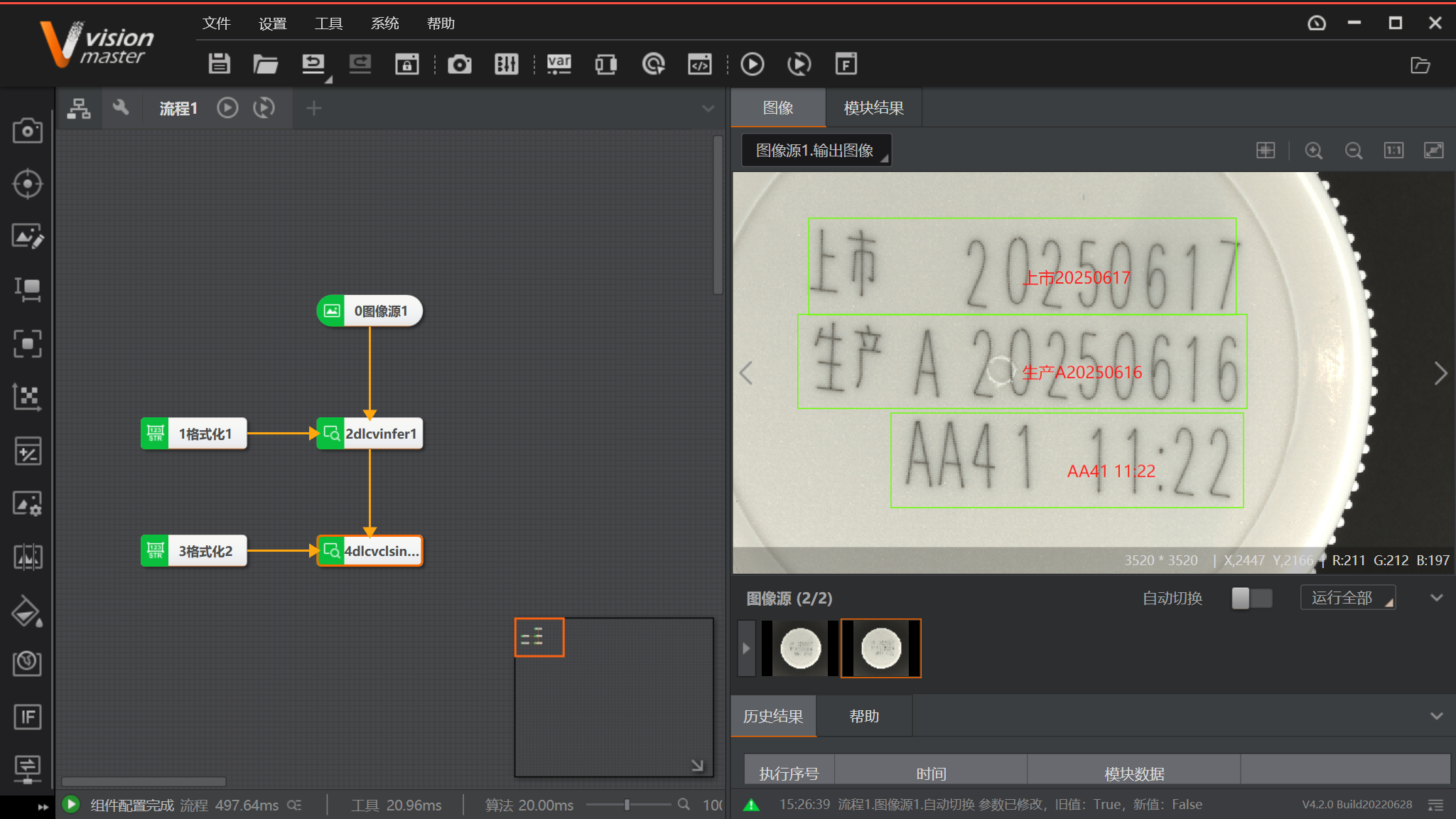

4. 模型推理​
