后处理

后处理是从原始模型输出中，筛选出真正需要的结果。

结果合并​


功能​

将多任务检测流程的结果进行合并。

案例（OCR和缺陷检测）​

项目需求：检测电解电容上的OCR和缺陷，这两个需求需要训练多个模型实现，把所有的模型结果合并输出，实现在一张图上看到所有的检测结果。

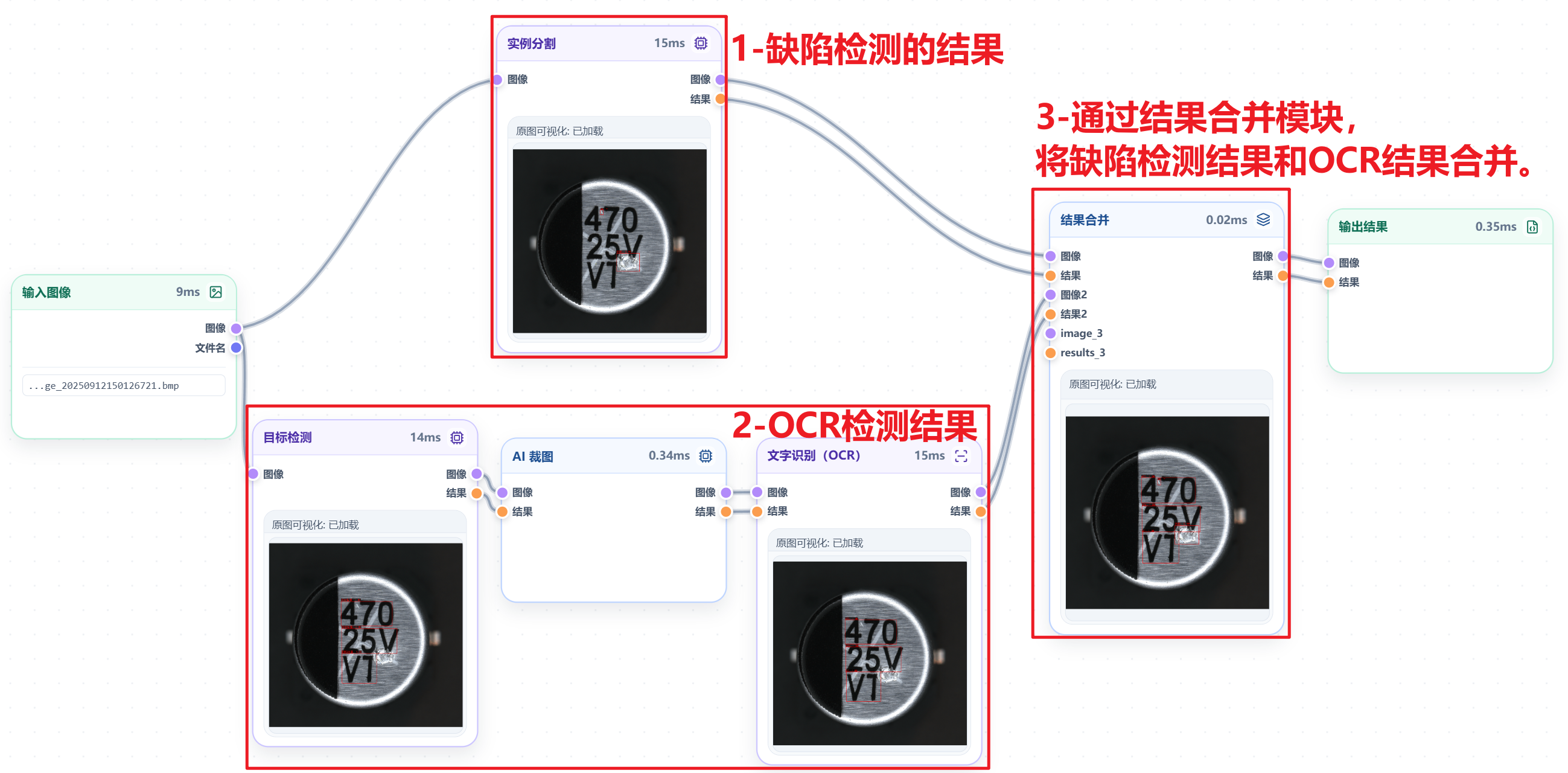

  • 流程图：

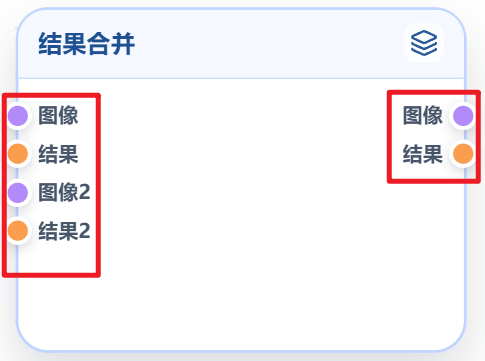

输入输出说明​


输入​

  • 图像：任务1最后一个节点的图像，通常上一个节点接【AI模型 / 后处理】

  • 结果：任务1结果，如（坐标、类别、文字、分数）.

  • 图像2：任务2最后一个节点的图像，通常上一个节点接【AI模型 / 后处理】

  • 结果2：任务2结果，如（坐标、类别、文字、分数）.

输出​

  • 图像：原图，通常下一个节点接【输出 ➡️ 结果输出 】

  • 结果：多任务结果合并之后的最终结果。

类别筛选​


功能​

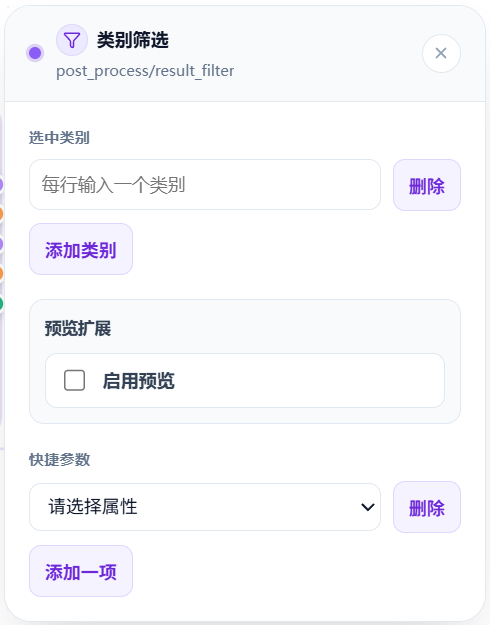

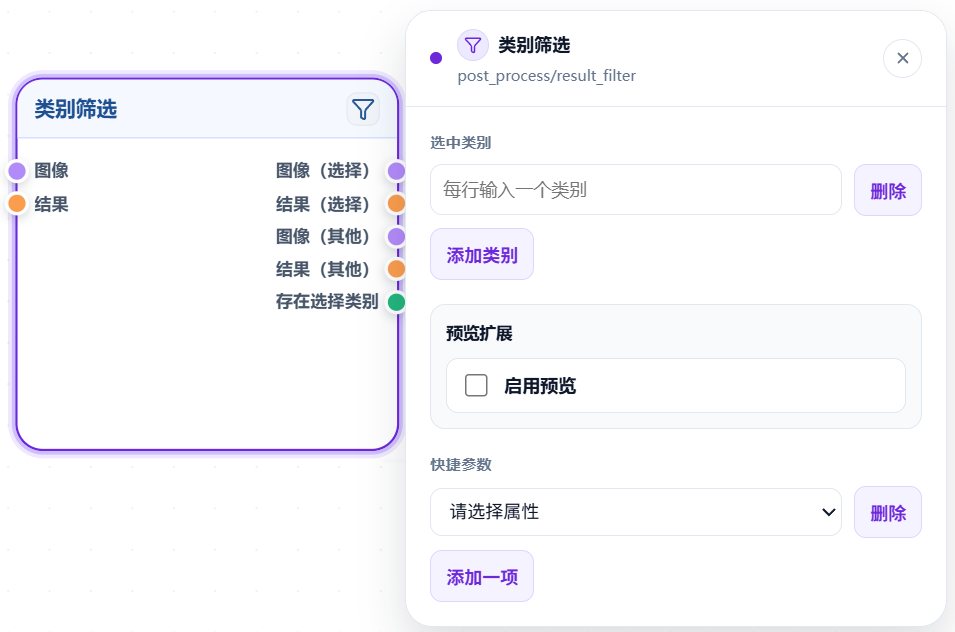

参数设置与功能说明​


选中类别​

从模型输出结果中提取指定类别。

案例​

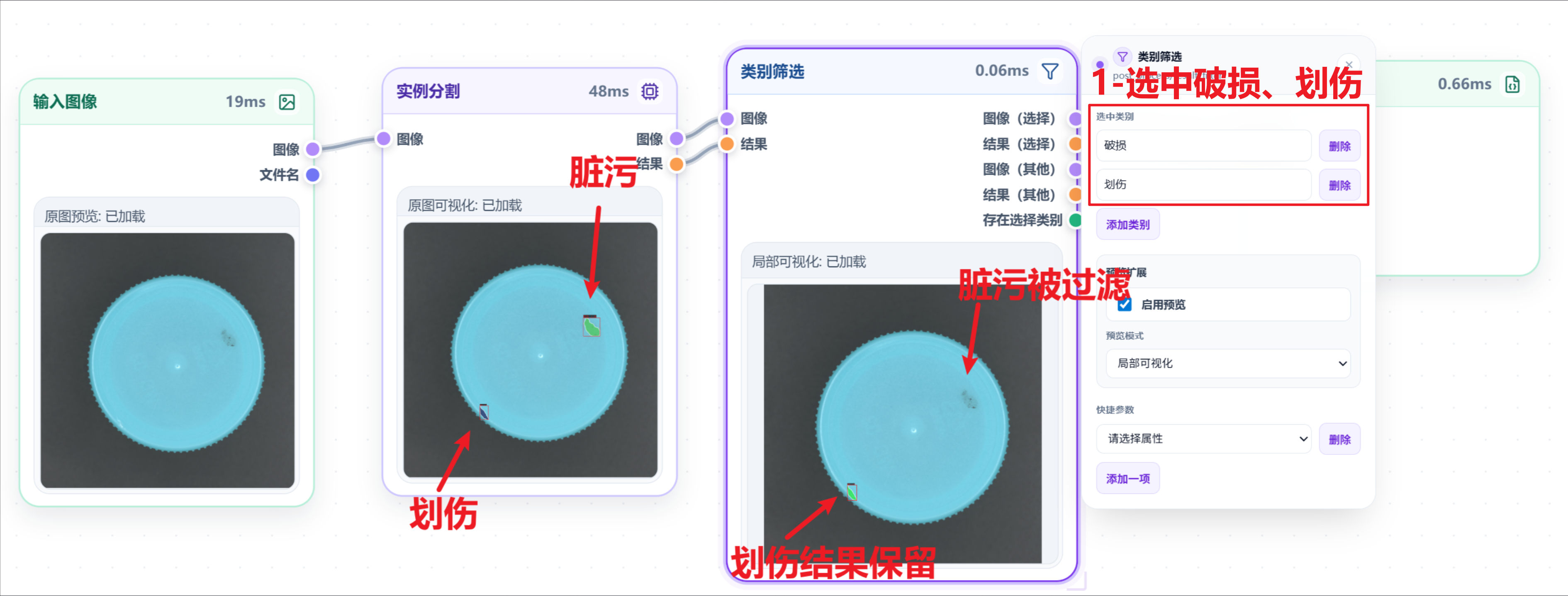

案例1（过滤无关类别）​

项目需求一开始需要检测【划痕、破损、脏污】三个缺陷，现在脏污不需要检测了 ，但已经训练好的模型里有【脏污】这个类别，可以通过类别筛选，把脏污过滤掉。

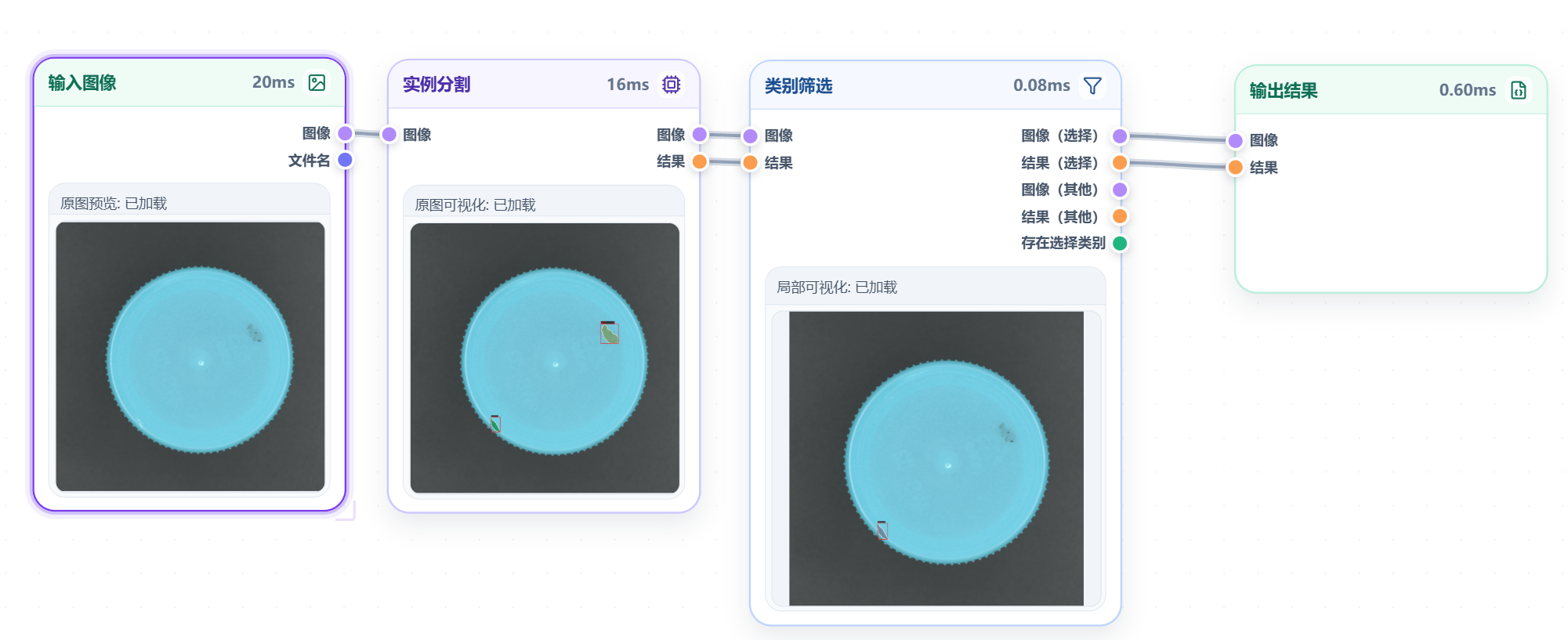

  • 流程图： 输入图像+实例分割+类别筛选+输出结果

    • 输入图像：加载原始图像。

    • 实例分割：检测产品表面所有缺陷。

    • 类别筛选：从多类别缺陷中筛选出目标类别

    • 输出结果：输出筛选后的最终结果


    流程介绍：

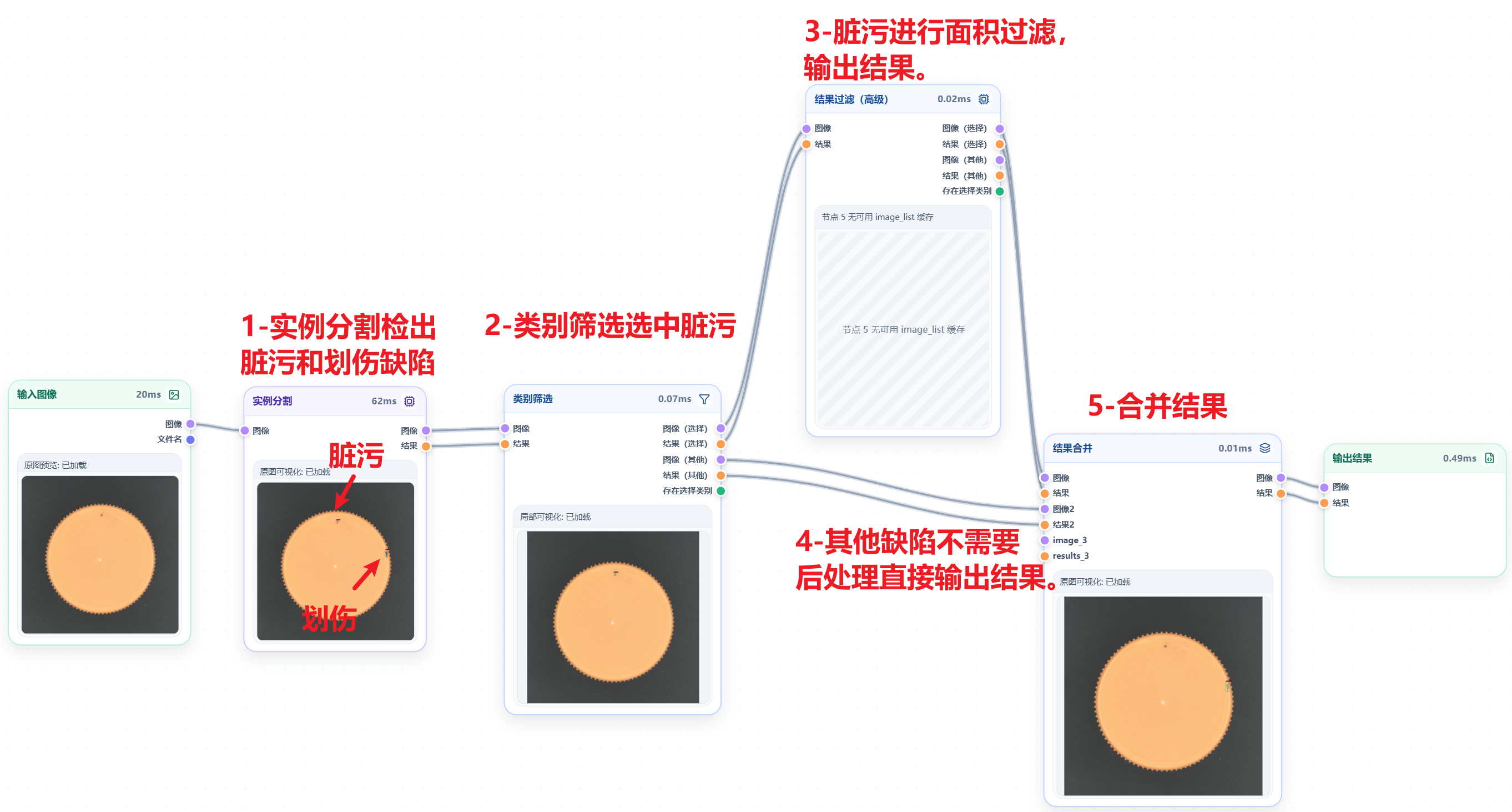

案例2（特定类别单独后处理）​

项目需求：脏污也面积 > 100px检出，划痕和破损存在则NG，把脏污筛选出来，做结果过滤；划痕和破损结果直接输出。

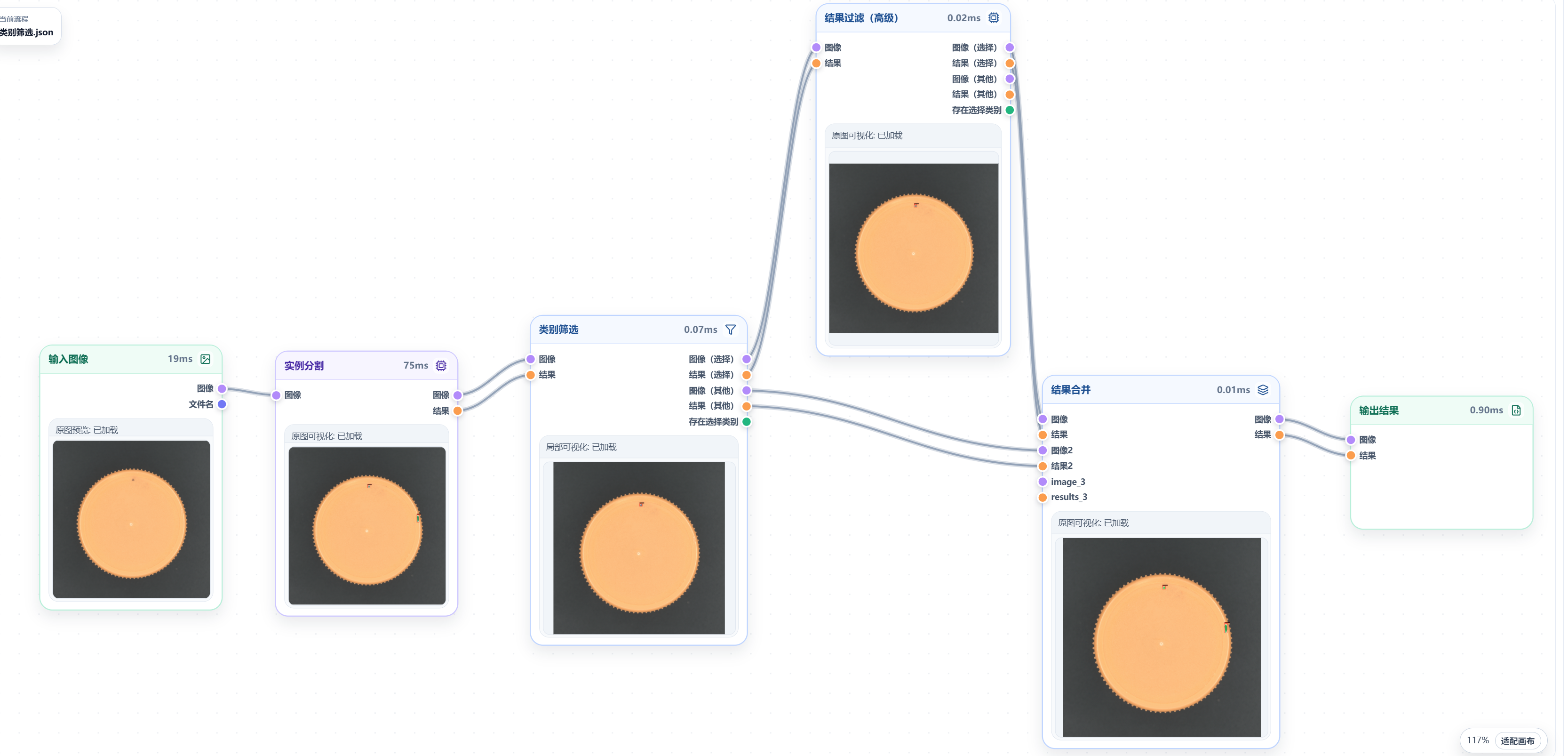

  • 流程图：


    流程介绍：

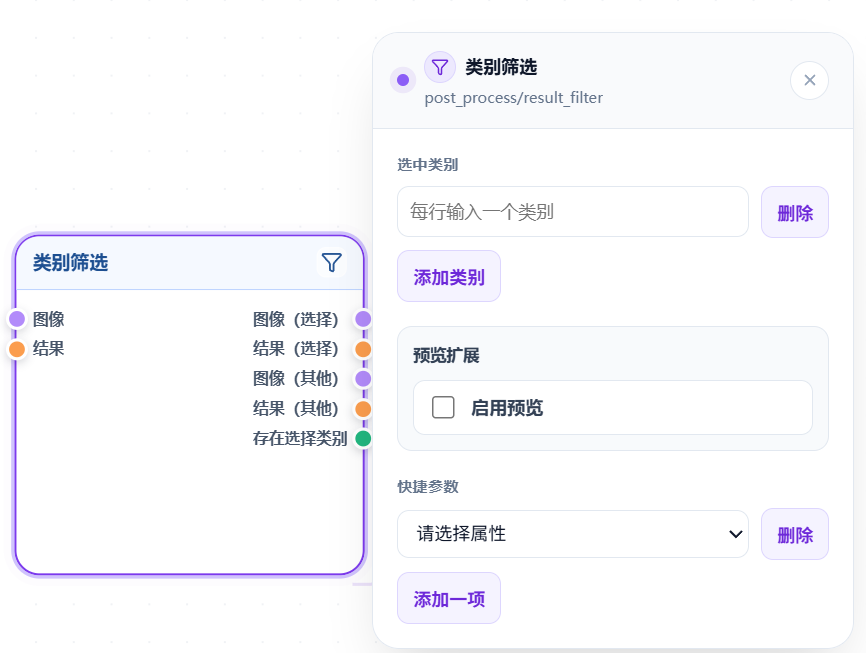

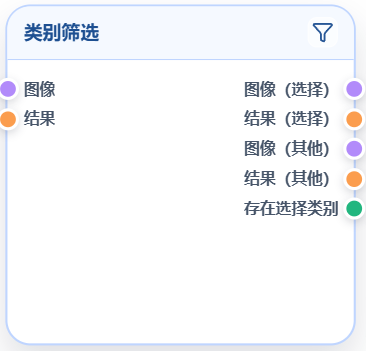

输入输出说明​


输入​

  • 图像：模型识别的结果图，通常上一个节点接【AI模型】。

  • 结果：模型结果，如类别、掩膜坐标、置信度。

输出​

  • 图像（选择）：符合选中类别的图像，比如模型有三个类别划伤、破损、脏污，选择的是划伤和破损，就输出存在划伤和破损的图像。

  • 结果（选择）：符合选中类别的检测结果

  • 图像（其他）：未选中的类别的图像，比如模型有三个类别划伤、破损、脏污，选择的是划伤和破损，就输出脏污的图像。

  • 结果（其他）：未选中的类别的检测结果

  • 存在选择类别：是否检测到目标类别（后面接保存图像 或 原图可视化，不常用可忽略）

多类别筛选​


功能​

不同类别需采用不同后处理策略时使用。

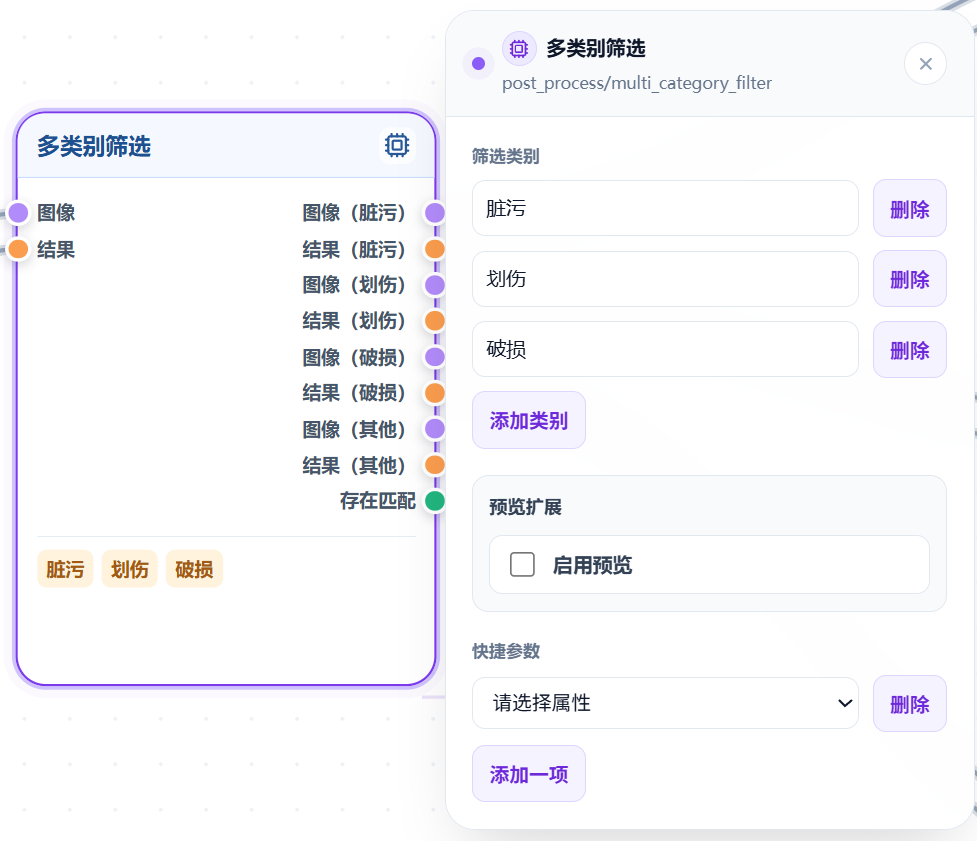

参数设置与功能说明​


案例（不同类别不同标准）​

现在有破损、脏污、划痕三个类别，检出条件为破损面积达到100px，划伤面积达到200px，脏污面积达到500px。

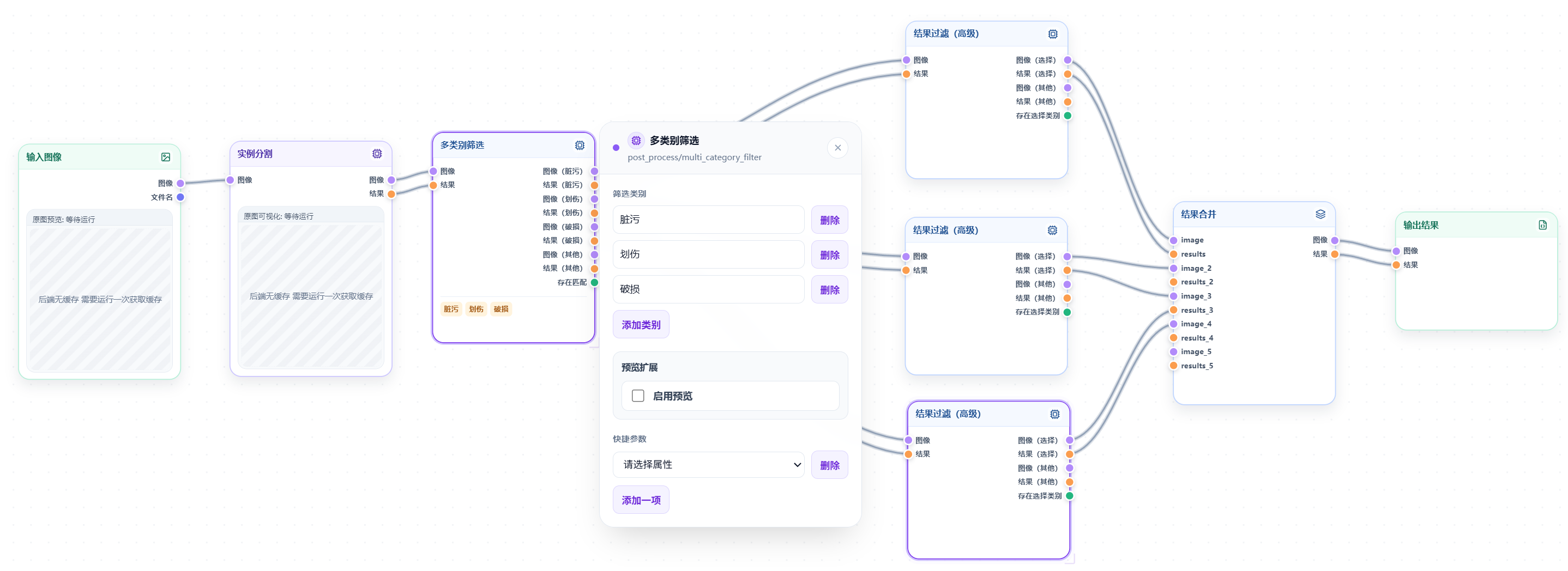

  • 流程图：

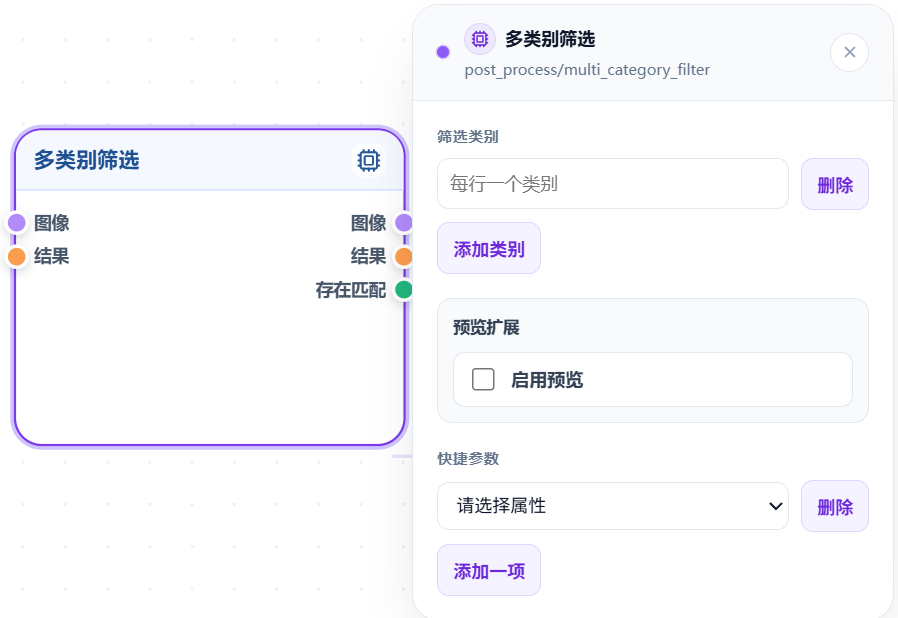

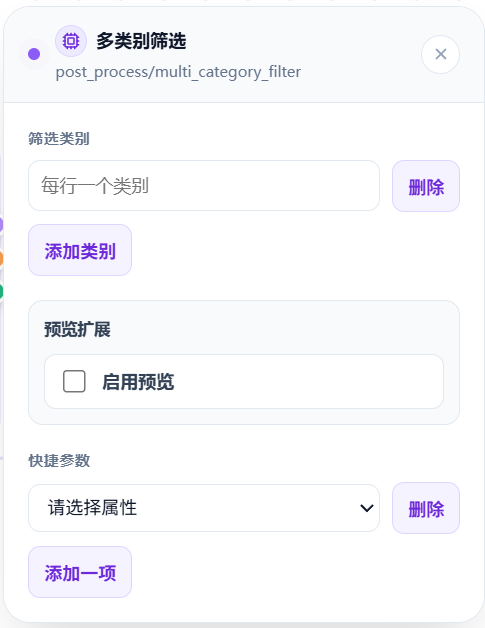

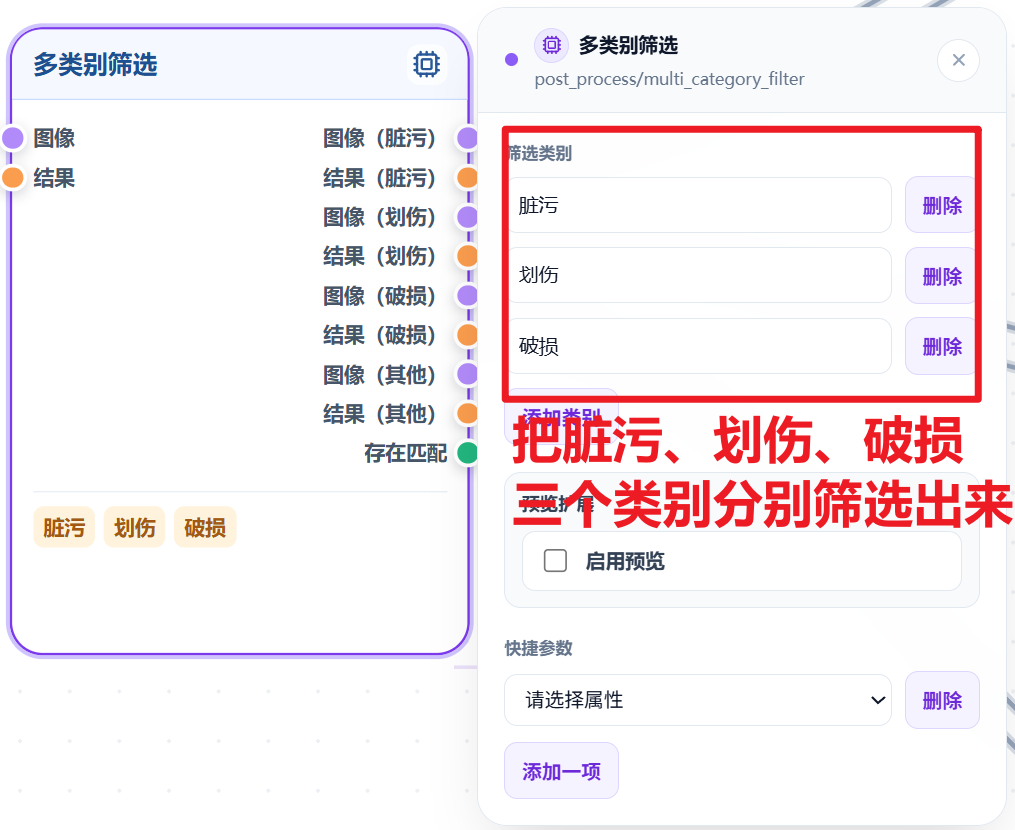

    多类别筛选节点参数设置：

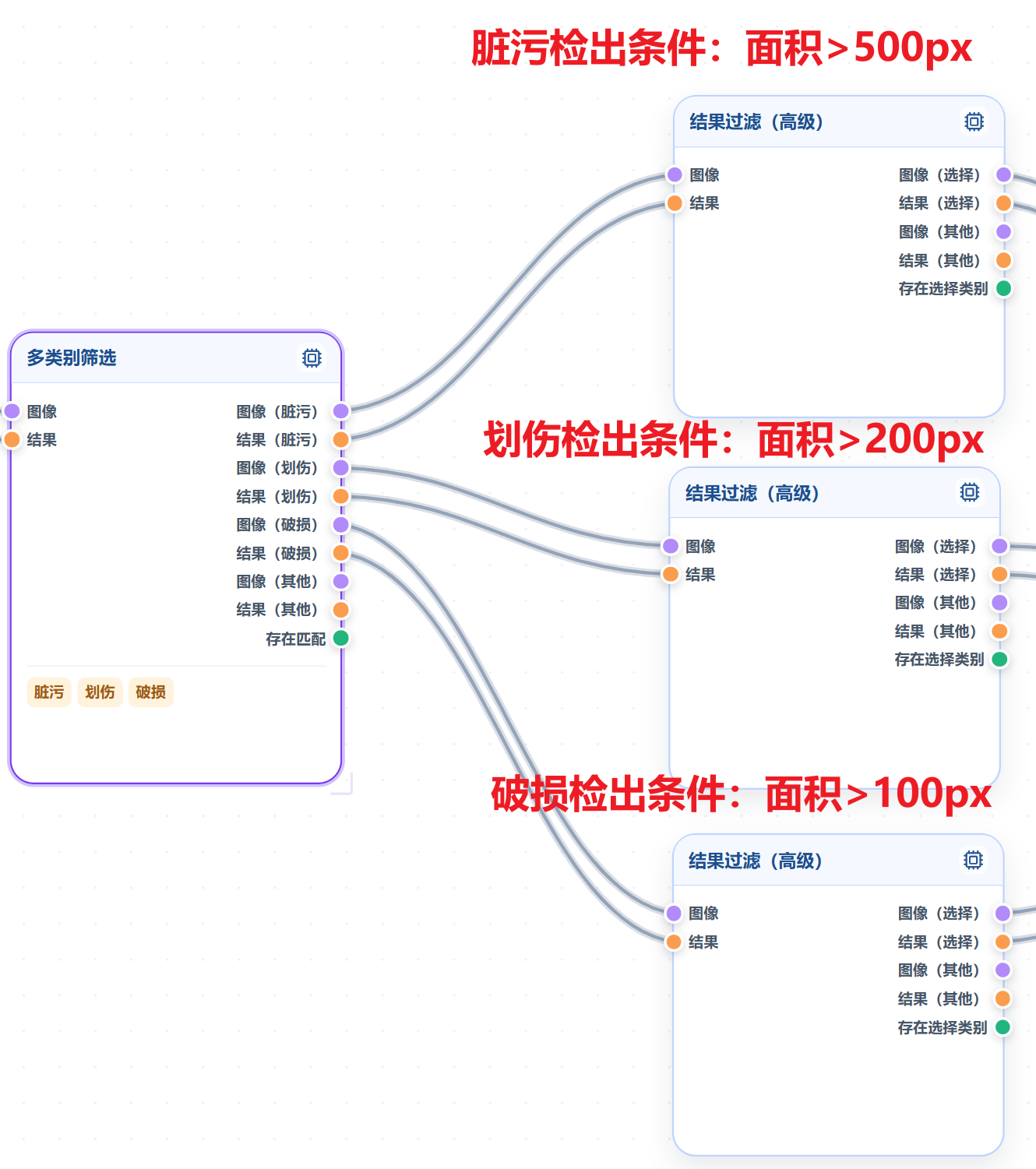

    多类别筛选输出设置：


输入输出说明​


输入​

  • 图像：有检测结果的图像

  • 结果：模型检测结果，如类别标签、坐标、置信度等。

输出​

  • 图像（脏污）：只含脏污类别的图像

  • 结果（脏污）：只含脏污类别的检测结果

  • 图像（划伤）：只含划伤类别的图像

  • 结果（划伤）：只含划伤类别的检测结果

  • 图像（破损）：只含破损类别的图像

  • 结果（破损）：只含破损类别的检测结果

  • 图像（其他）：未选中的类别的图像

  • 结果（其他）：未选中的类别的检测结果

  • 存在匹配：是否检测到所选类别（后面接保存图像或原图可视化，不常用可忽略）

类别映射​


功能​

将模型输出的类别修改成指定的类别名称。

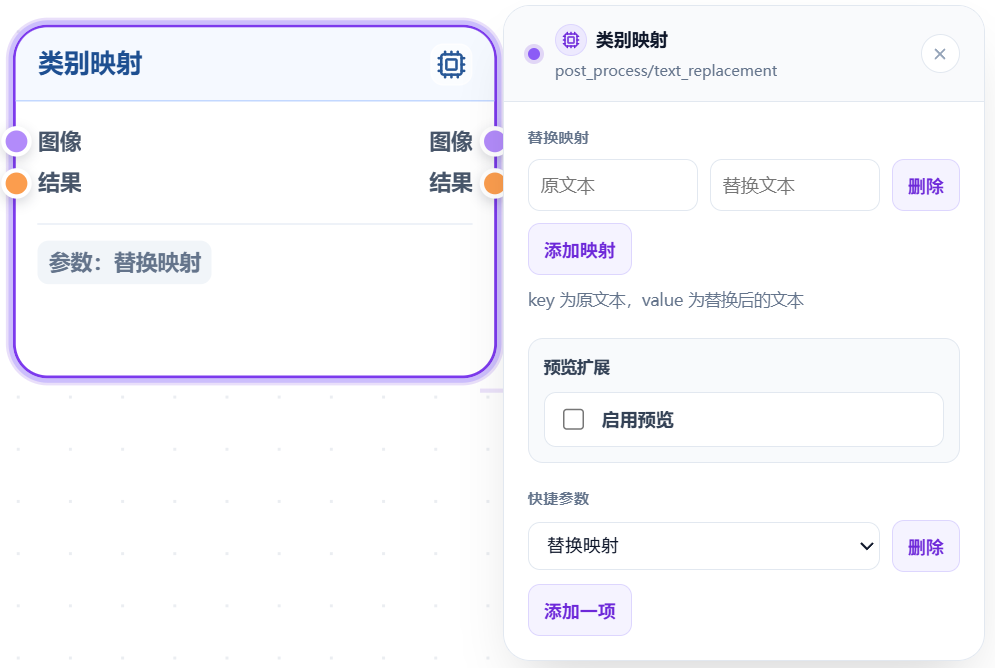

参数设置与功能说明​

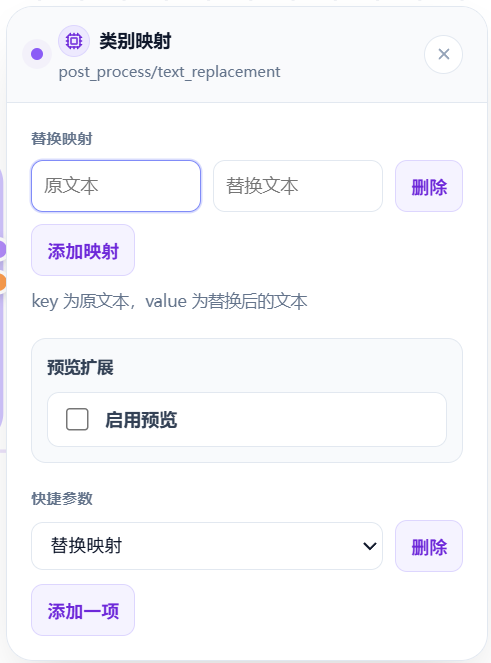

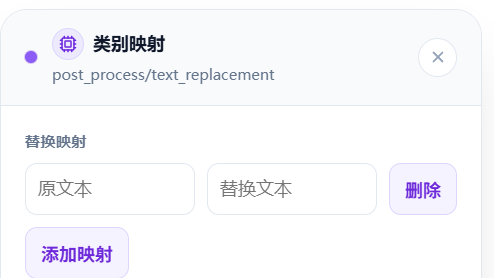

替换类别​

把模型输出的"类别名"，替换成用户想要的"显示名称"。


案例​

  • 不添加类别映射

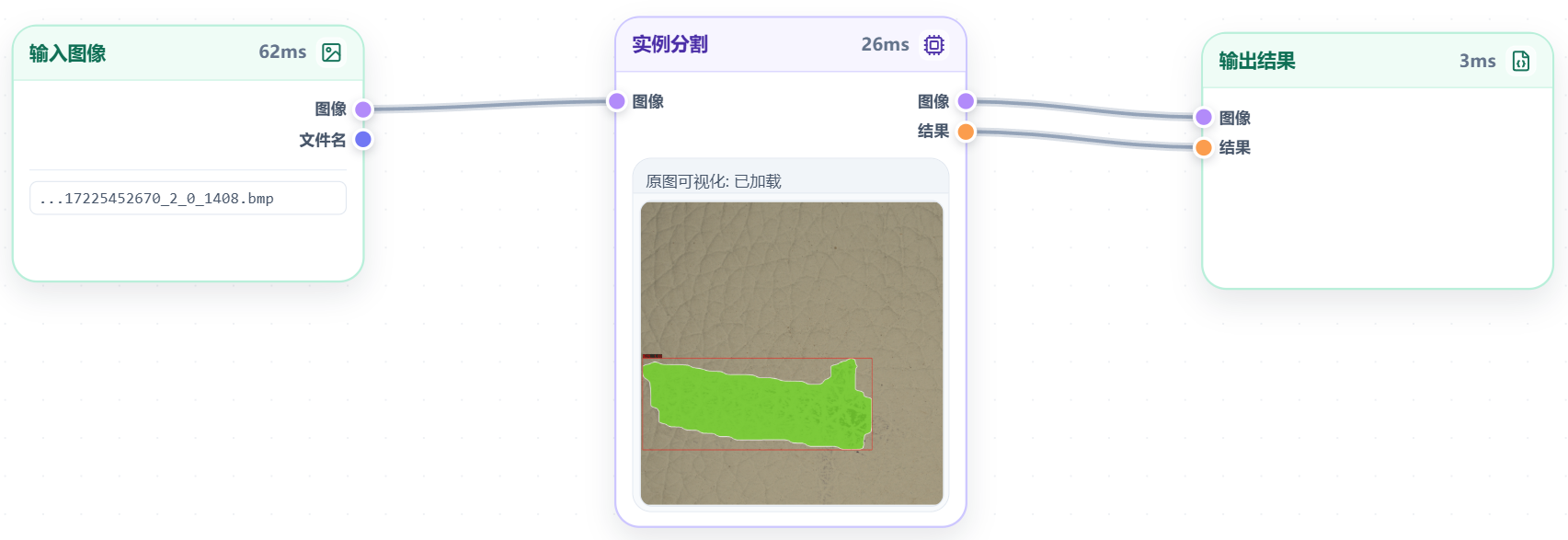

    • 流程图：输入图像+实例分割+输出结果

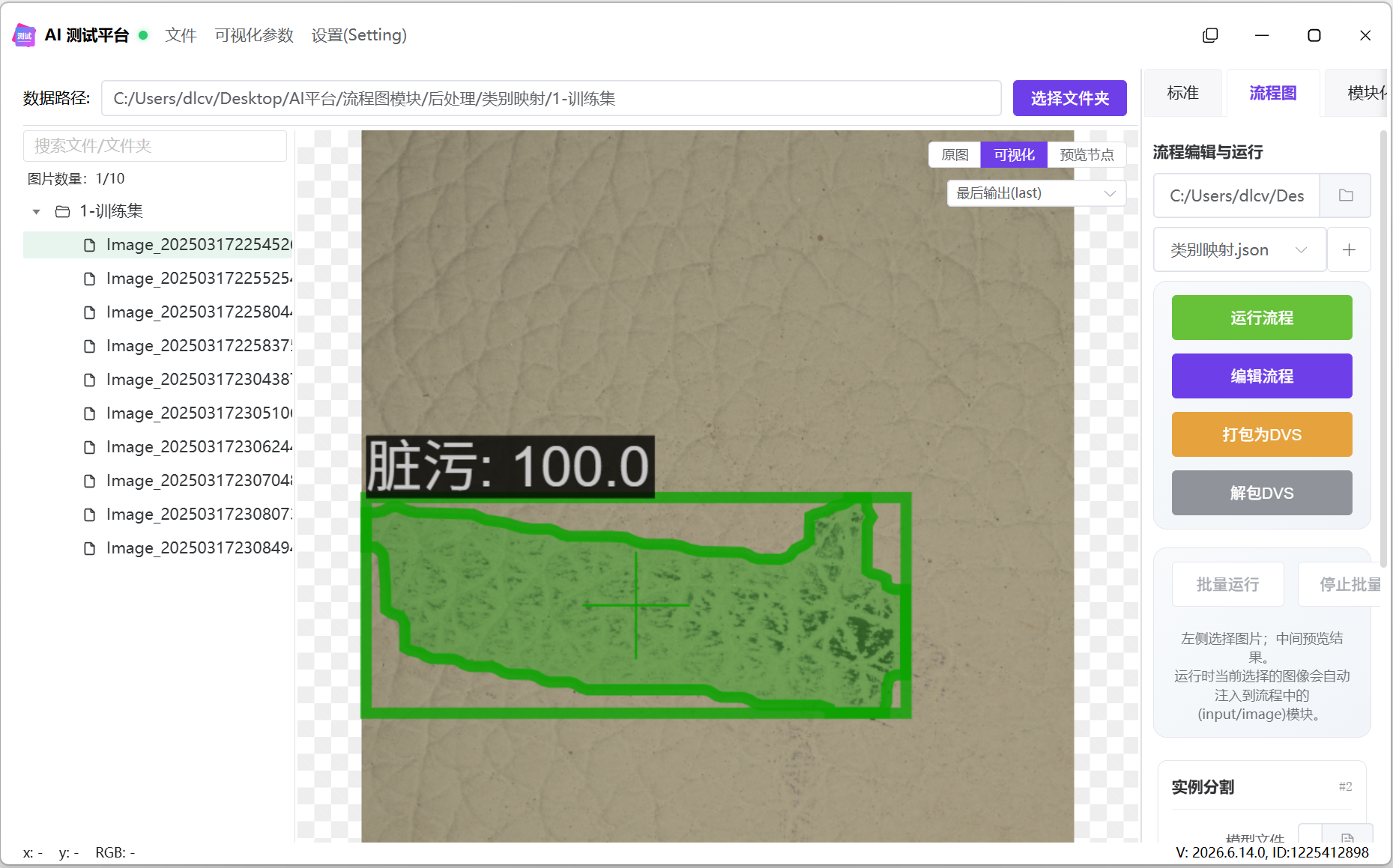

    直接输出模型检测结果：


  • 添加类别映射模块

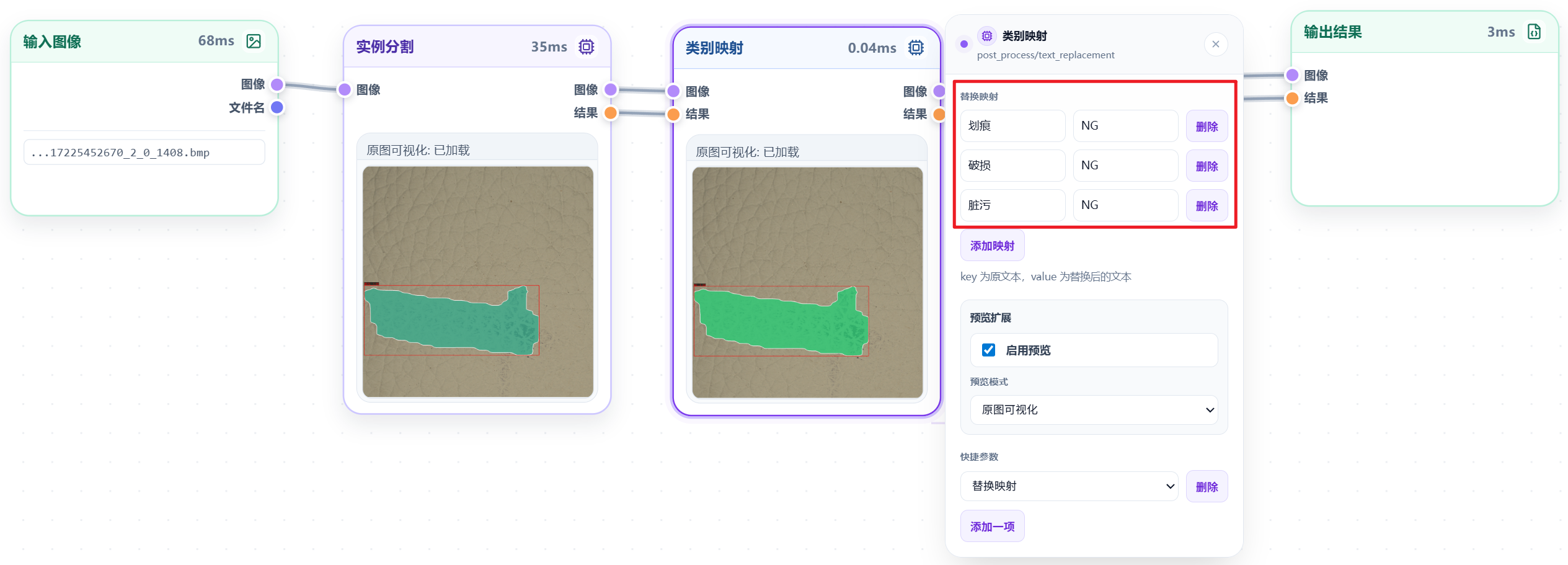

    • 流程图：输入图像+实例分割+类别映射+输出结果

      划痕 替换成 NG

      破损 替换成 NG

      脏污 替换成 NG

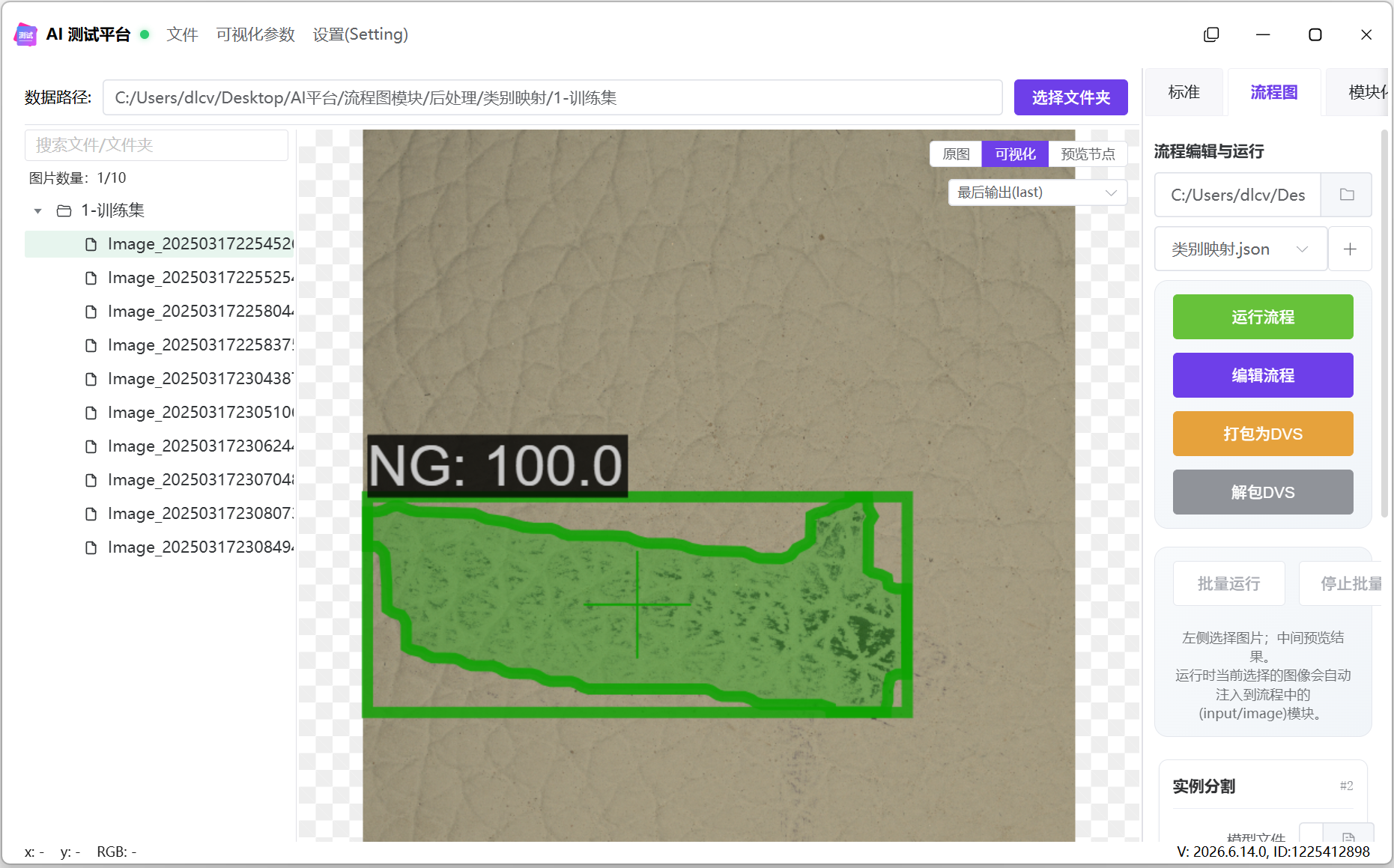

    类别映射后模型检测结果：

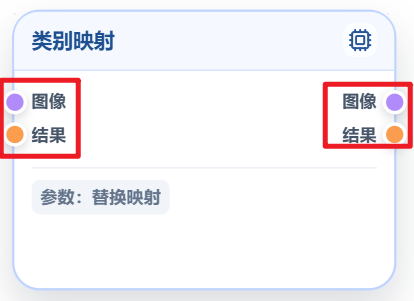

输入输出说明​


输入​

  • 图像：有检测结果的图像，通常上一个节点接【AI模型】。

  • 结果：模型检测原始结果。

输出​

  • 图像：与输入图像一致，通常下一个节点接【输出 ➡️ 结果输出 】。

  • 结果：映射后的类别结果。

掩码转最小外接矩​


功能​

实例分割和语义分割输出的掩码形状通常不规则，常规矩形裁图可能包含较多空白背景。转换后使用贴近目标方向的旋转框裁图，减少空白区域。

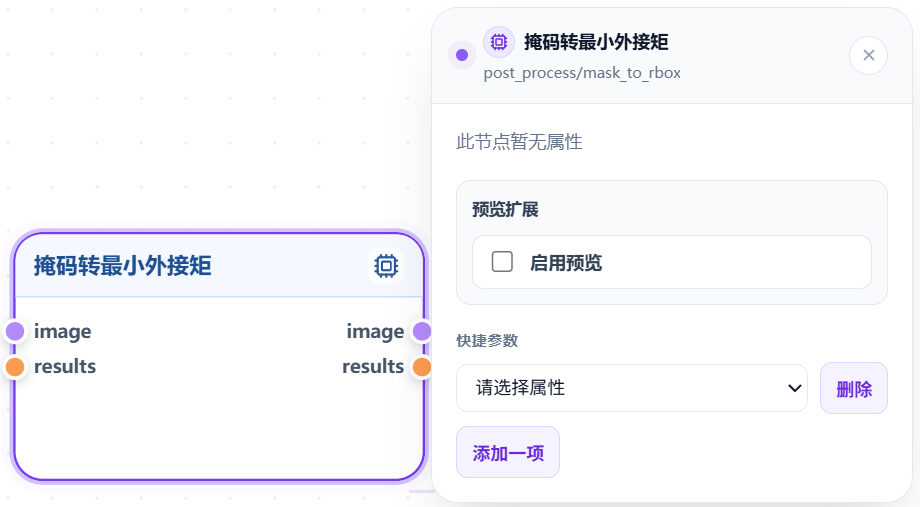

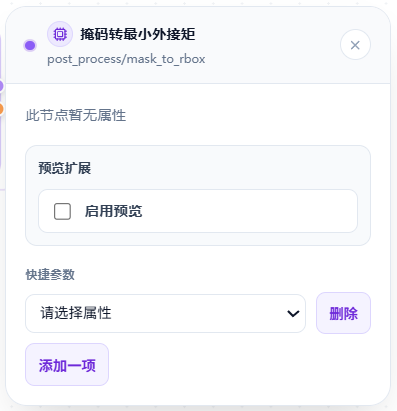

参数设置与功能说明​


案例​

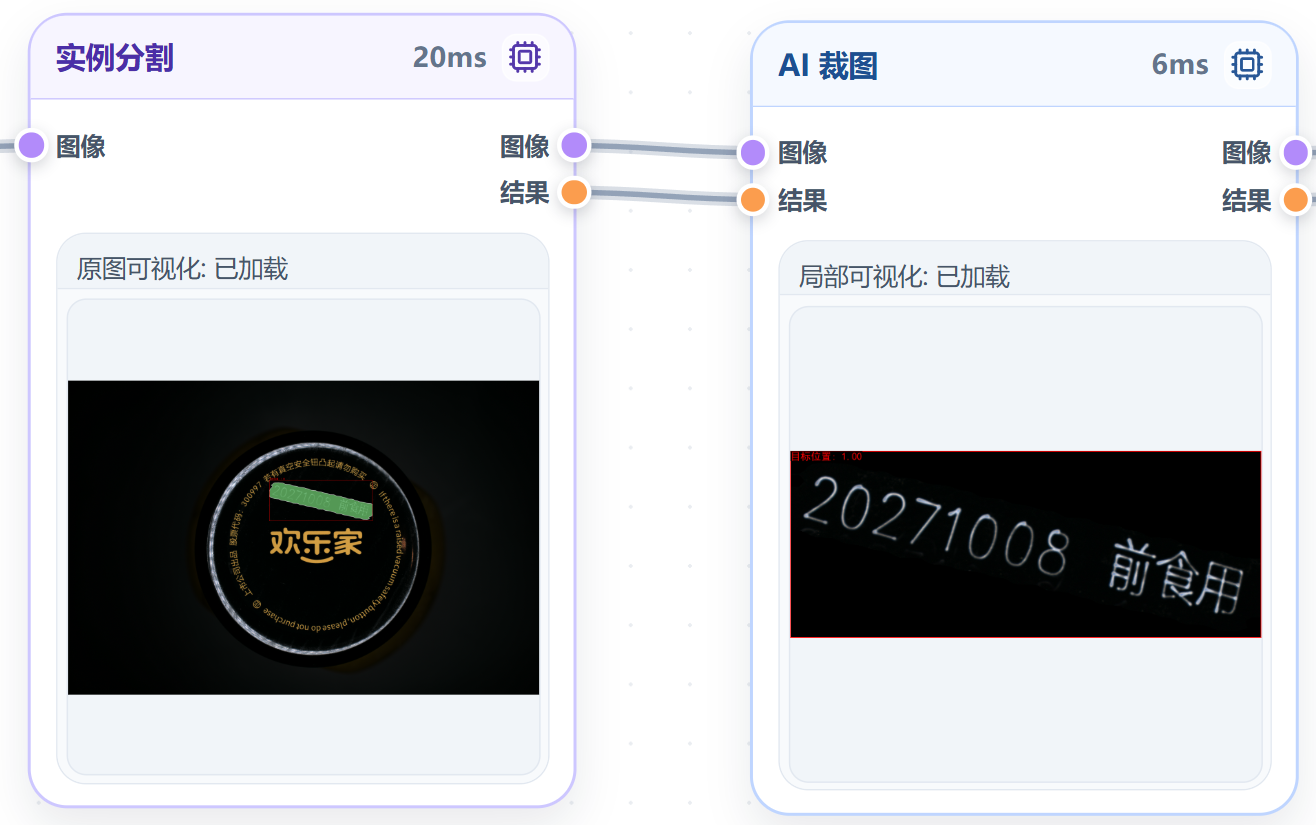

  • 不添加掩码转最小外接矩

    • 流程图：实例分割+AI裁图

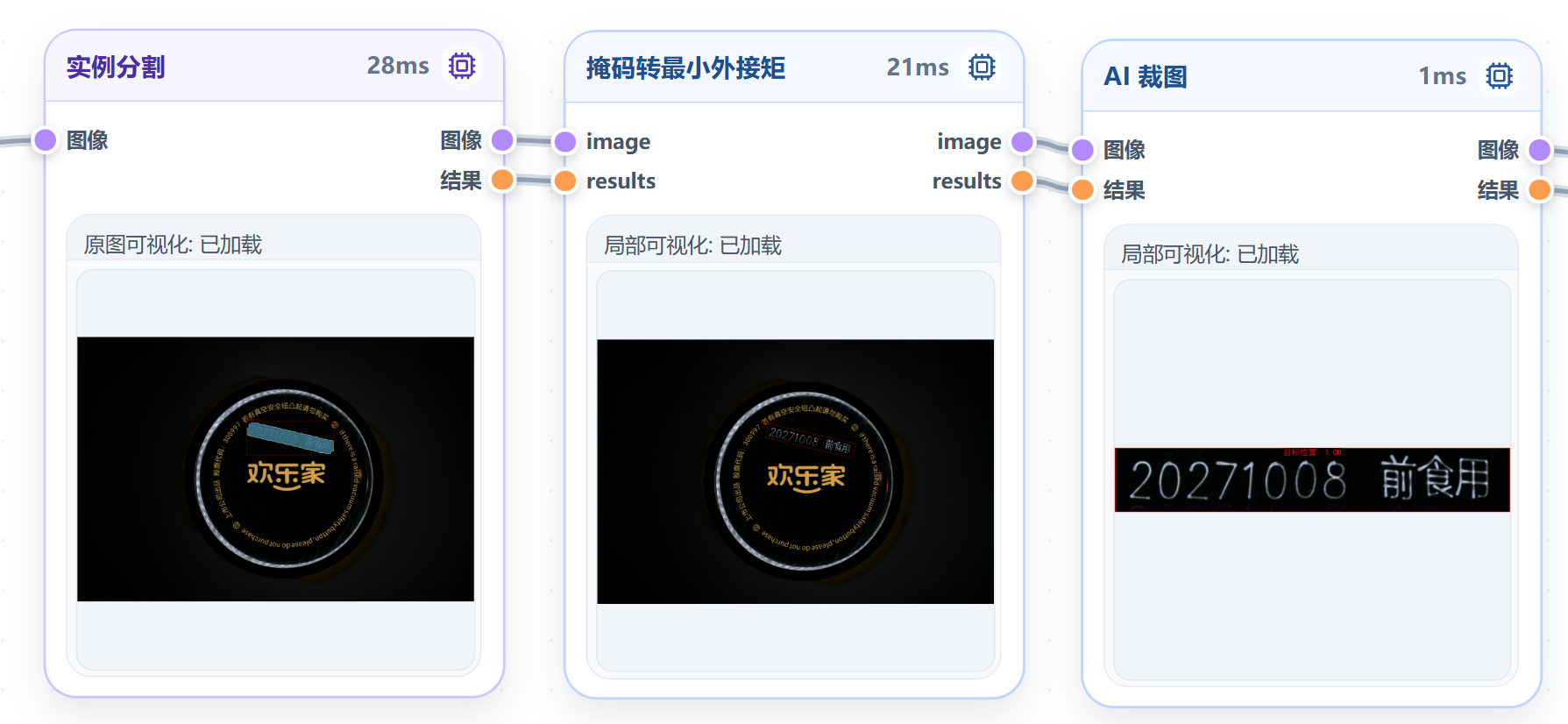

  • 添加掩码转最小外接矩

    • 流程图：实例分割+掩码转最小外接矩+AI裁图

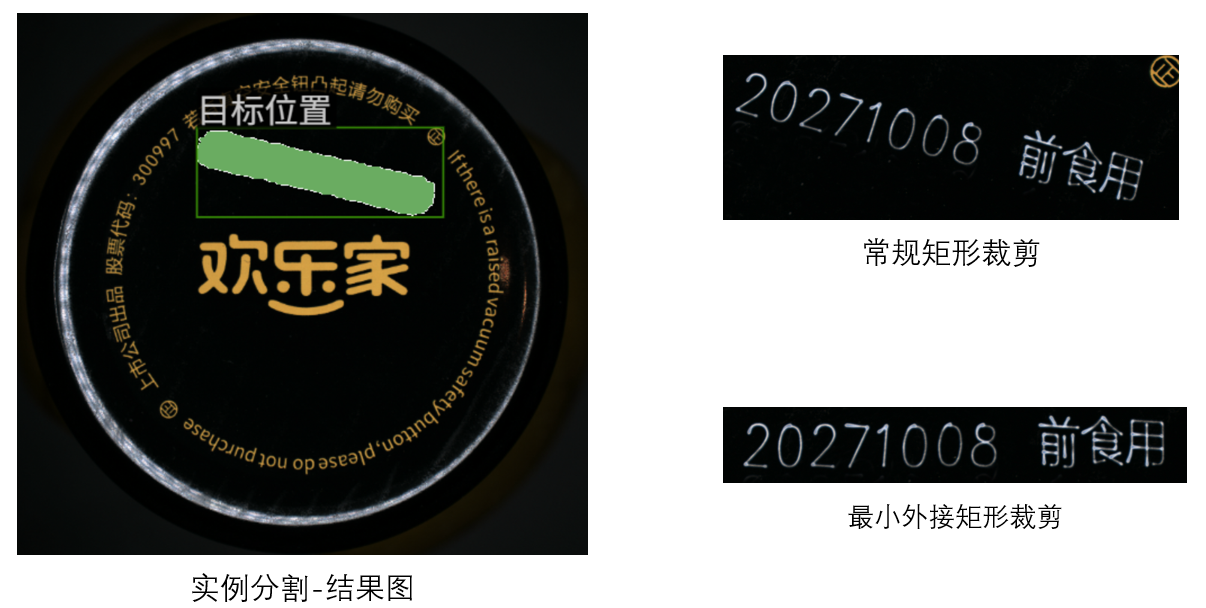

    示意图：

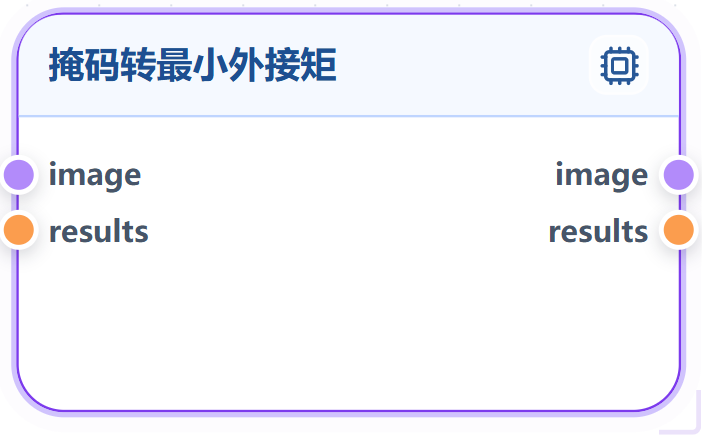

输入输出说明​


输入​

  • 图像：有检测结果的图像，通常上一个节点接【AI模型➡️实例分割 \ 语义分割】。

  • 结果：模型检测结果，如mask面积、Bbox长宽、类别名称、置信值等信息。

输出​

  • 图像：与输入图像一致，通常下一个节点接【预处理➡️AI裁图】。

  • 结果：将有效结果的原 bbox 替换为 le90 旋转框 [cx, cy, w, h, angle]，角度范围为 [-π/2, π/2)；缺少有效掩码或原矩形框的结果会被移除。

角度单位、长边规则及 −90° 的含义见 计算机视觉基础 · 矩形角度，可在文档内直接操作互动演示。

BBOX 去重​

功能​

对重叠的矩形检测框进行去重。每组结果按矩形框面积从大到小处理；重叠度大于阈值时保留面积较大的框，移除较小的框。

参数设置与功能说明​

参数介绍​

参数默认值说明
度量方式IOU可选择 IOU 或 IOS
阈值0.5范围 0–1；重叠度大于该值时判定为重复框
按类别去重不勾选勾选后，只有相同类别的框参与去重
跨模型去重勾选勾选后，同一图像的不同模型结果也参与去重
度量方式计算方式示意图
IOS两个框的交集面积 ÷ 面积较小的框img_1.png

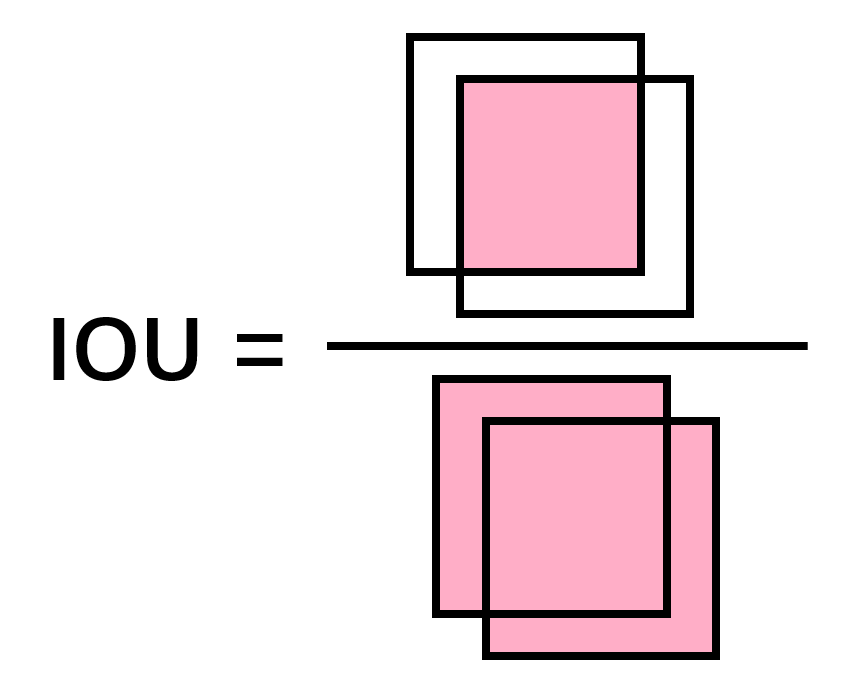

IOU两个框的交集面积 ÷ 并集面积img.png

阈值调整方向​

  • 调低阈值：较小的重叠也会被判定为重复，移除的重叠框更多。
  • 调高阈值：只有较大的重叠才会被判定为重复，保留的重叠框更多。

案例​

检测 PCB 板元器件时，一个元器件会检测出多个 BBOX 框，需要保留面积最大的结果。

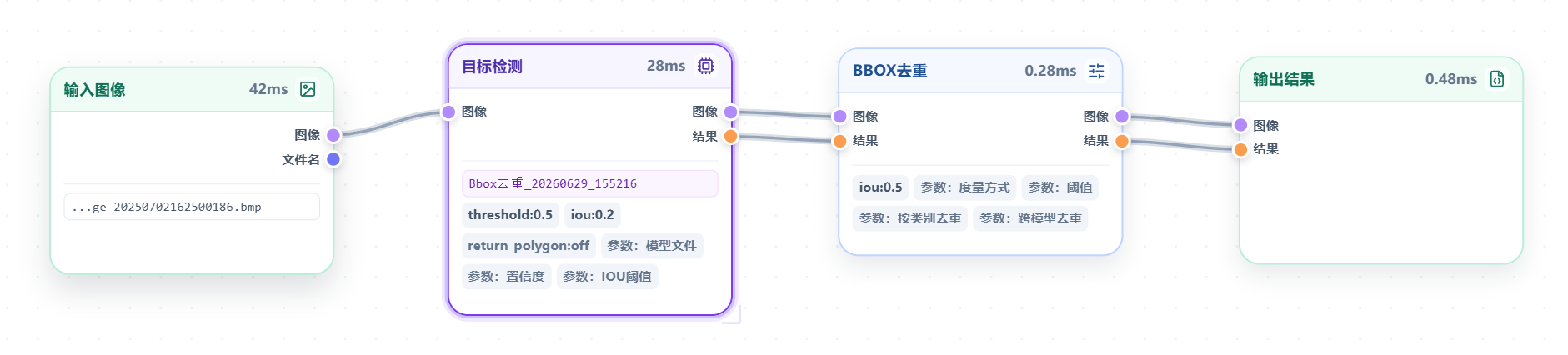

  • 流程图：输入图像+目标检测+BBOX去重+输出结果

    • 输入图像：加载原始图像。
    • 目标检测：模型对图像进行推理，输出所有检测到的目标框。
    • BBOX去重：根据度量方式和阈值筛选重叠框，保留面积最大的框。
    • 输出结果：输出去重后的最终检测结果。

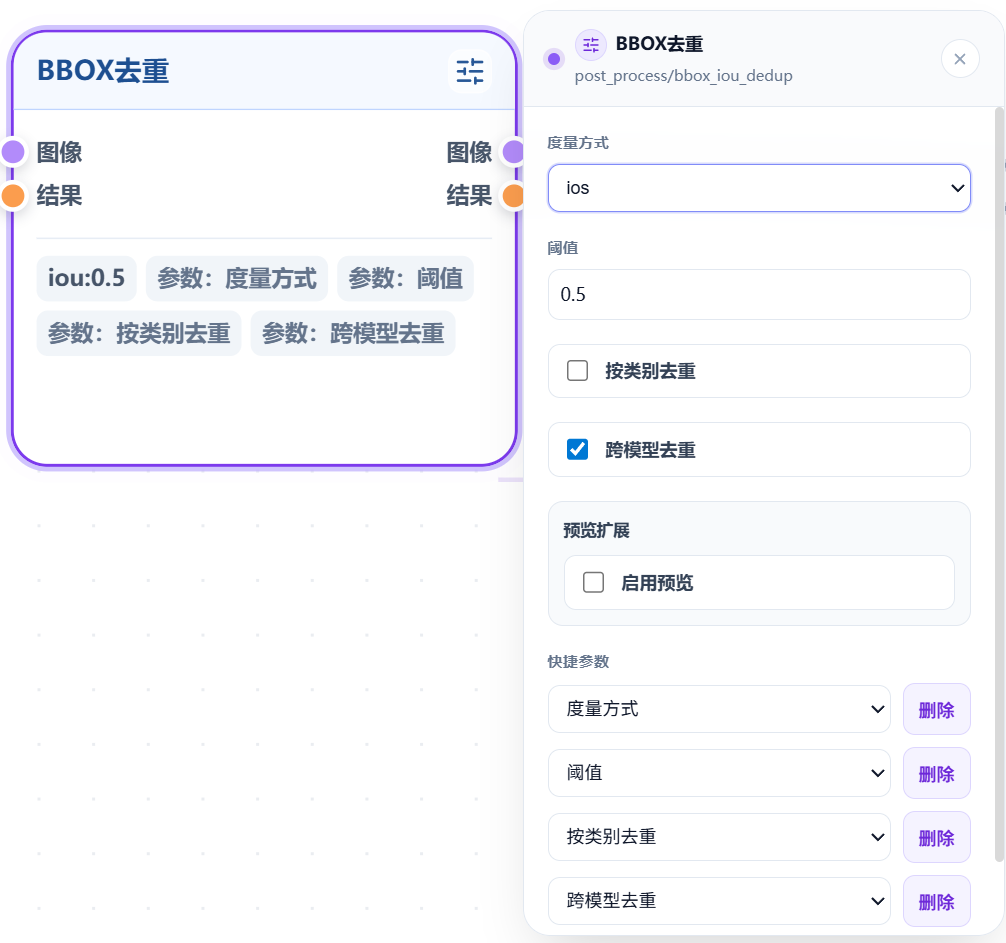

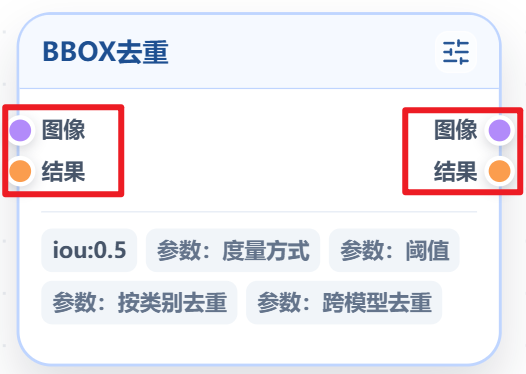

    BBOX去重参数：

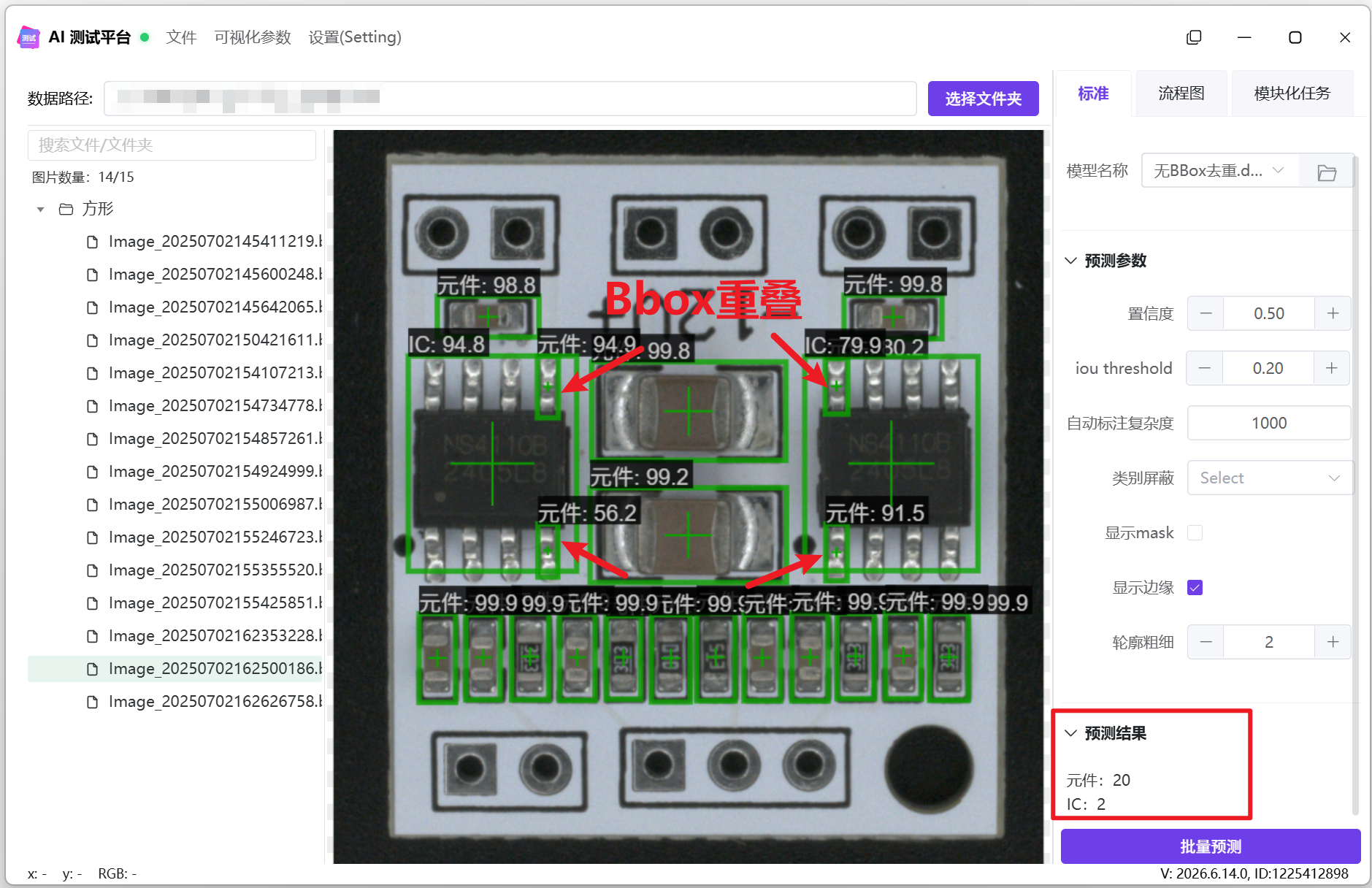

    不使用 BBOX 去重时会保留所有检测框，可能出现多个重叠框：

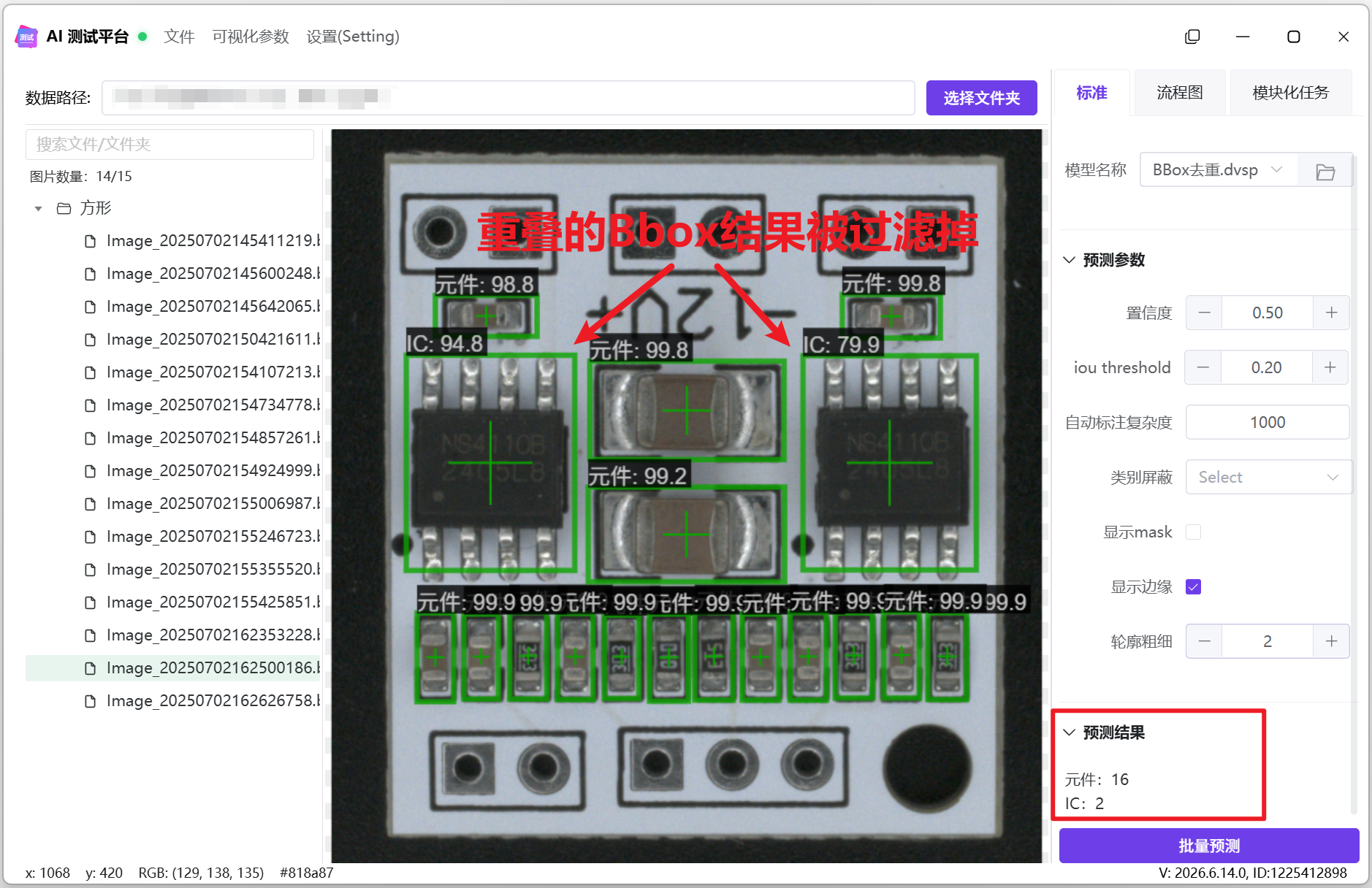

    使用 BBOX 去重后保留面积最大的检测框，其余重叠框被移除：


输入输出说明​


输入​

  • 图像：上一个流程传入的图像，通常上一个节点接【AI模型 ➡️ 目标检测】。
  • 结果：模型检测到的全部目标框。

输出​

  • 图像：与输入图像一致，通常下一个节点接【输出 ➡️ 输出结果】。
  • 结果：去重后的检测结果。

边缘提取​


功能​

从模型检测结果中精确提取特定方向的边缘轮廓。

参数设置与功能说明​

参数介绍​

参数默认值说明
DIRECTIONupup：提取上边缘。 仅支持提取上边缘和下边缘，参数为 up 和 down
MASK_THRESHOLD127掩码灰度阈值，按 0–255 灰度值设置，仅保留灰度值大于阈值的像素
LEFT_CLIP0左侧裁剪像素，忽略左边缘一定宽度
RIGHT_CLIP0右侧裁剪像素，忽略右边缘一定宽度

案例​

项目需求：需要提取布匹裁剪的上边缘线

方案：精确标注需要保留的布匹主体，训练语义分割模型，提取布匹主体，通过【边缘提取】流程提取裁剪的边缘线。

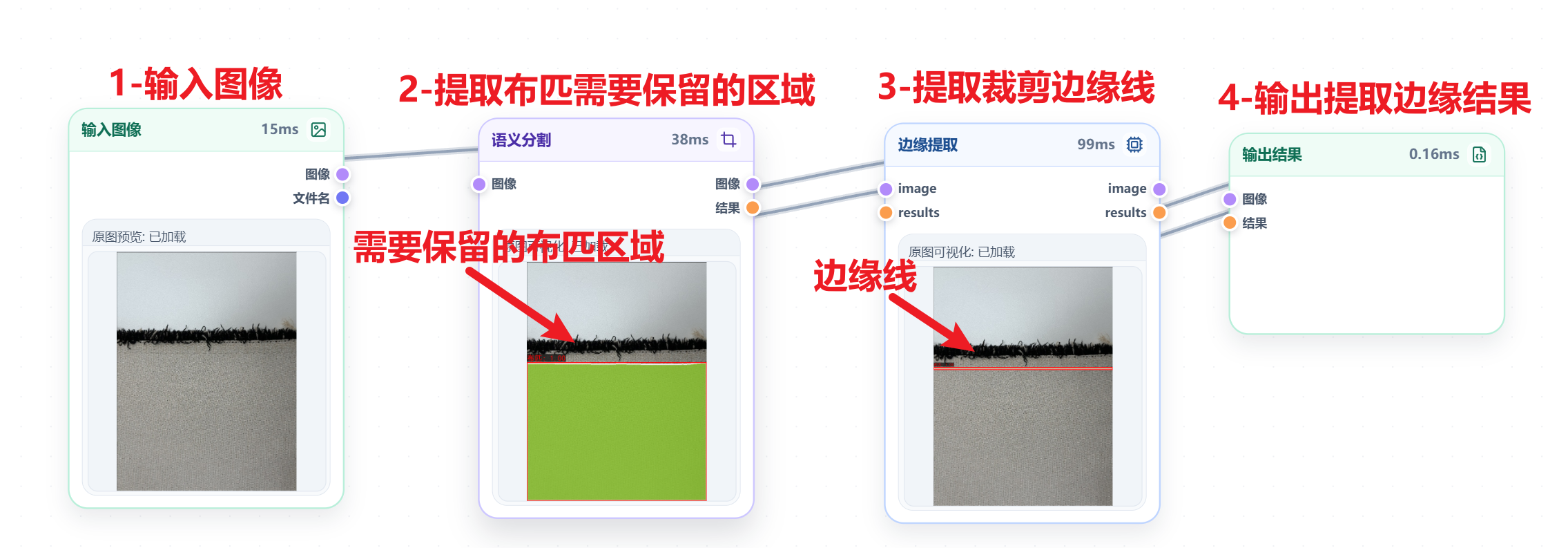

  • 流程图： 输入图像+语义分割+边缘提取+输出结果

    • 输 入图像：加载原始图像

    • 语义分割：提取布匹主体

    • 边缘提取：只提取指定方向的边缘

    • 输出结果：输出提取的边缘结果。

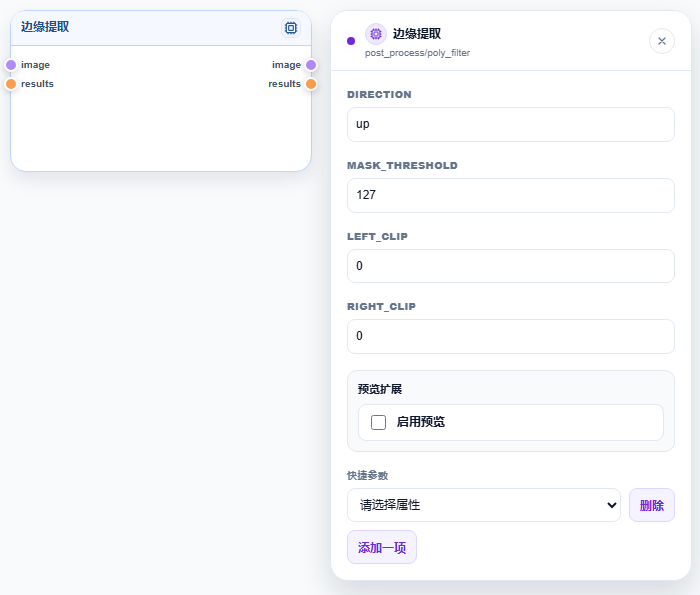

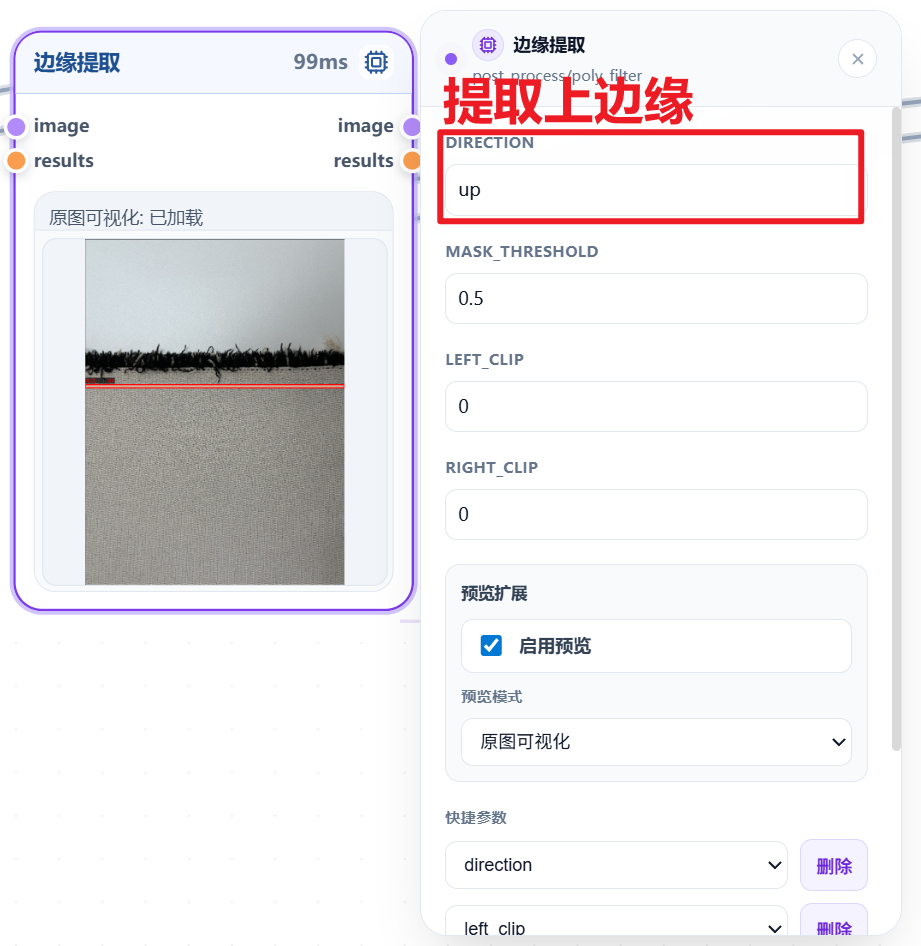

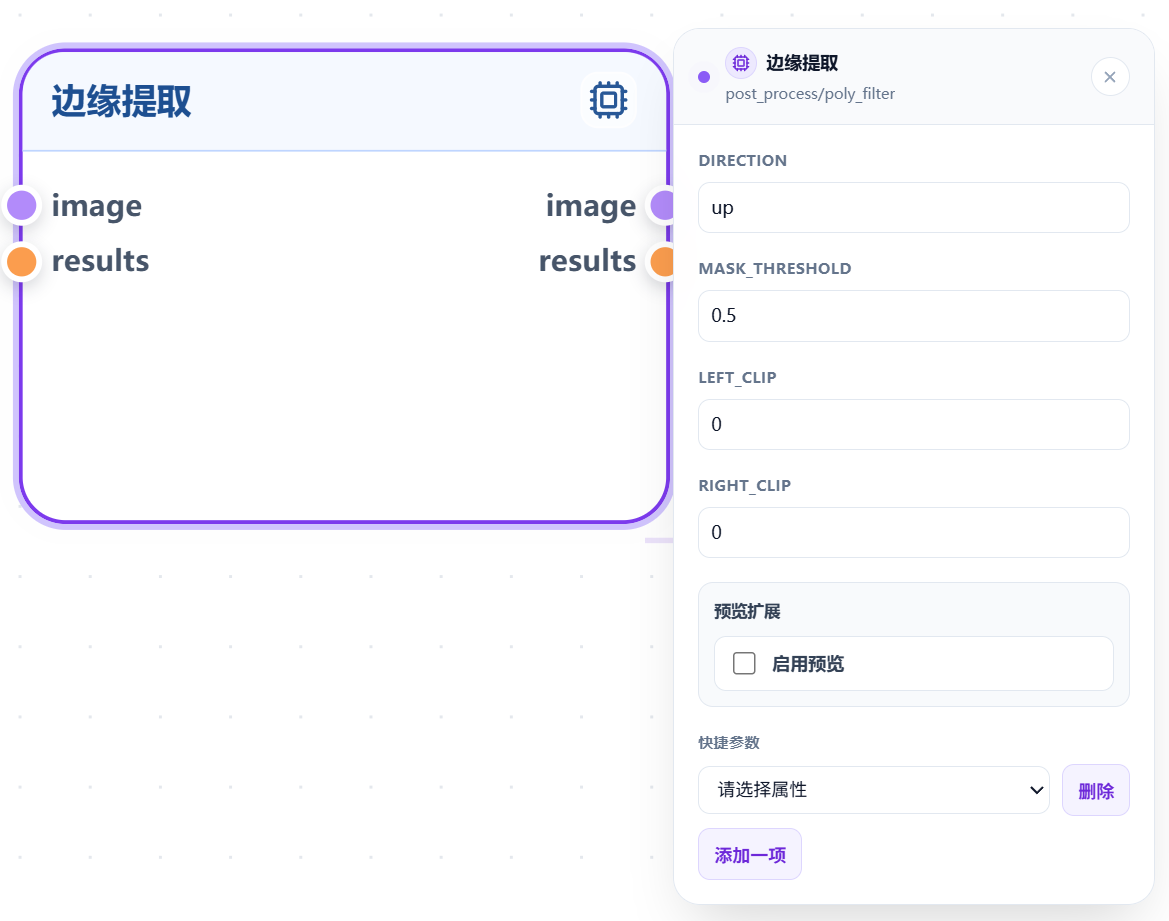

    边缘提取参数：


    本例提取上边缘，DIRECTION 设为 up；MASK_THRESHOLD 设为 127。

输入输出说明​

输入​

  • 图像：上游节点传入的图像，通常上一个节点接【AI模型 ➡️ 语义分割】。

  • 结果：检测结果数据，如mask。

输出​

  • 图像：与输入图像一致，通常下一个节点接【输出➡️输出结果】。

  • 结果：边缘数据，如坐标、长度等。

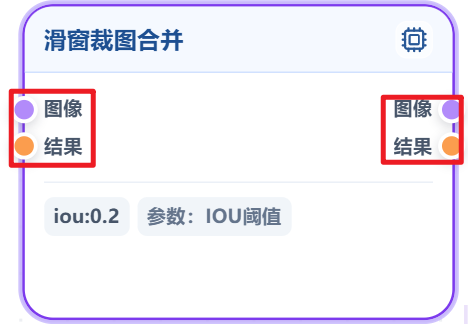

滑窗裁图合并​

功能​

将滑窗裁图裁剪后的小图，合并成大图。

参数设置与功能说明​

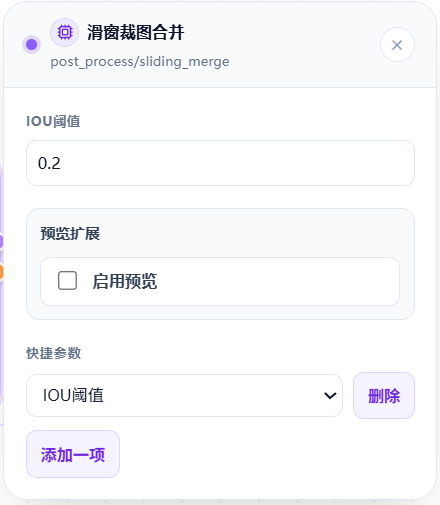

IOU阈值​

控制重叠检测框的参数。

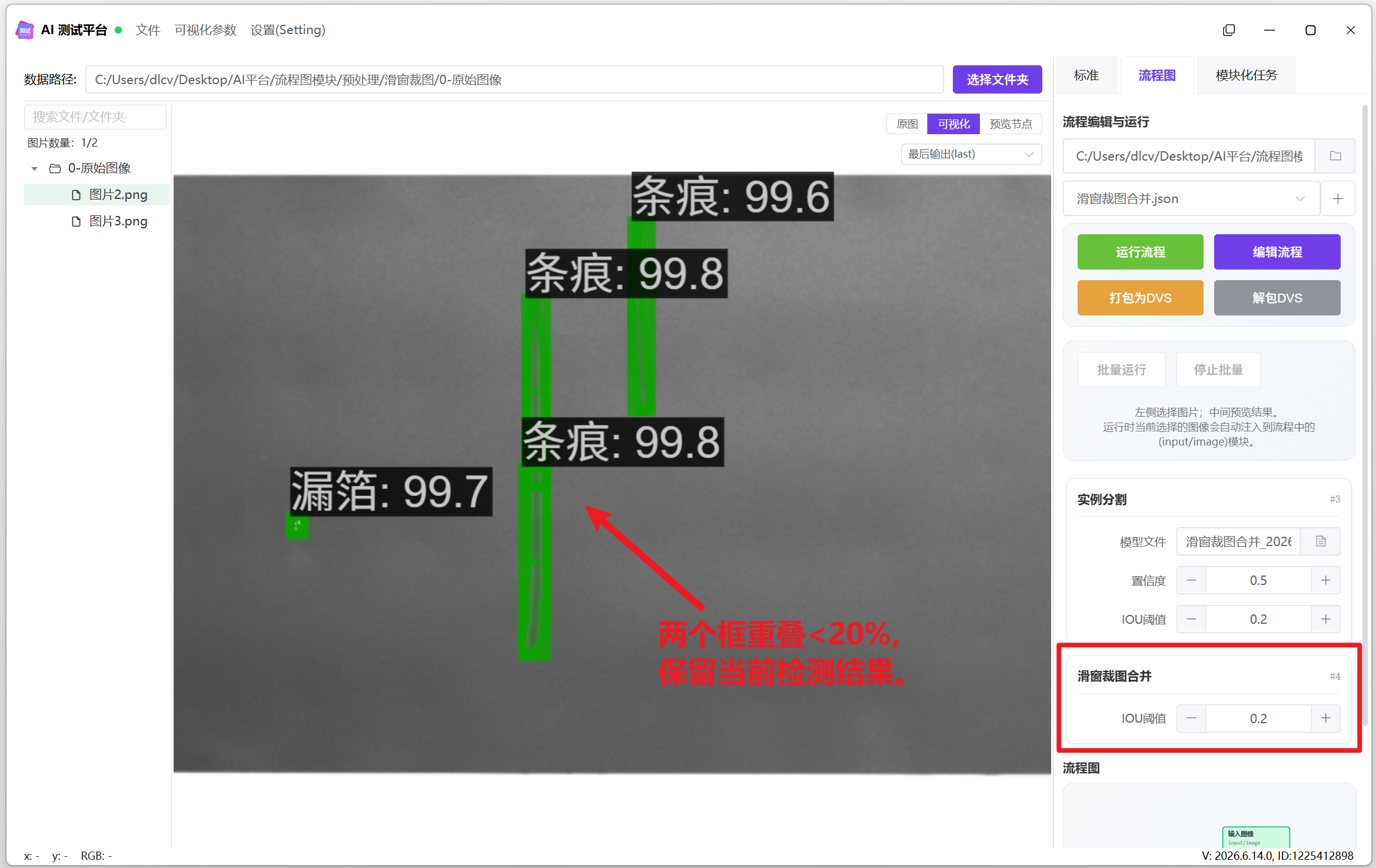

  • IOU=0.2


  • IOU=0.1


案例​

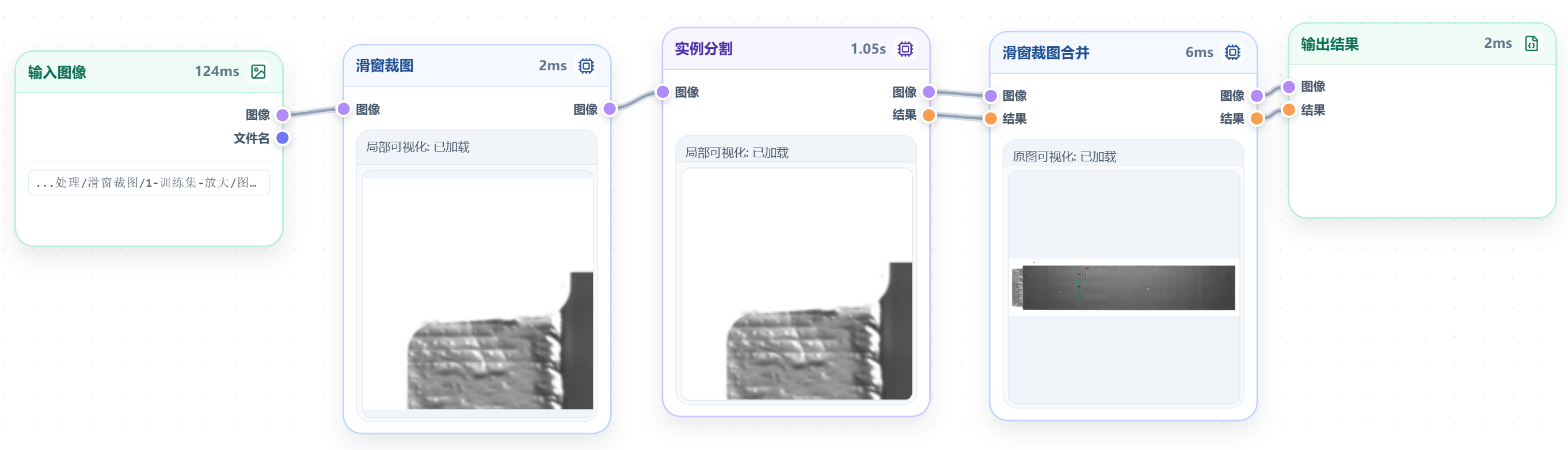

  • 流程图： 输入图像+滑窗裁图+实例分割+滑窗结果合并+输出结果。

    • 输入图像：加载原始大图。

    • 滑窗裁图：把大图切成重叠的小图。

    • 实例分割：对每个小图做缺陷检测。

    • 滑窗结果合并：把各块结果拼回大图，去重。

    • 输出结果：输出最终大图上检测结果。


输入输出说明​


输入​

  • 图像：经过滑窗裁图的所有小图，通常上一个节点接【AI模型 ➡️ 实例分割\目标检测\图像分类\语义分割】。

  • 结果：各个滑窗小图的推理结果。

输出​

  • 图像：滑窗小图的合并成的大图，通常下一个节点接【输出➡️输出结果】。

  • 结果：各个小图去重合并后的最终结果。

统计结果个数​


功能​

统计模型输出的结果个数，判断是否符合要求。

参数设置与功能说明​

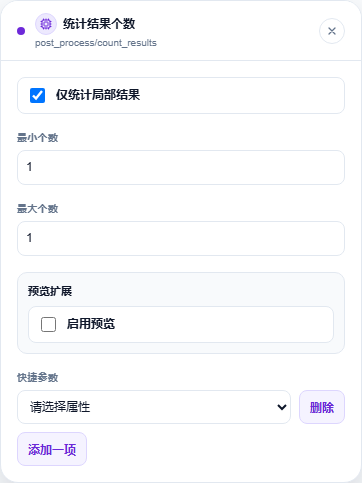

参数介绍​

参数默认值说明
☑ 仅统计局部结果勾选仅统计局部检测结果中的目标数量；取消勾选后也统计非局部结果
最小个数1允许的最少目标数量，包含该值
最大个数1允许的最多目标数量，包含该值

实际数量在最小个数与最大个数之间（包含两端）时通过；0 是有效数量，最小个数不能大于最大个数。

案例（齿轮计数）​

现在有一个齿轮检测，检测标准如下所示：

正常齿轮：50个完整齿形

判定规则：检测齿数 = 50 → 合格；检测齿数 ≠ 50 → 缺齿/多齿，判定不合格。

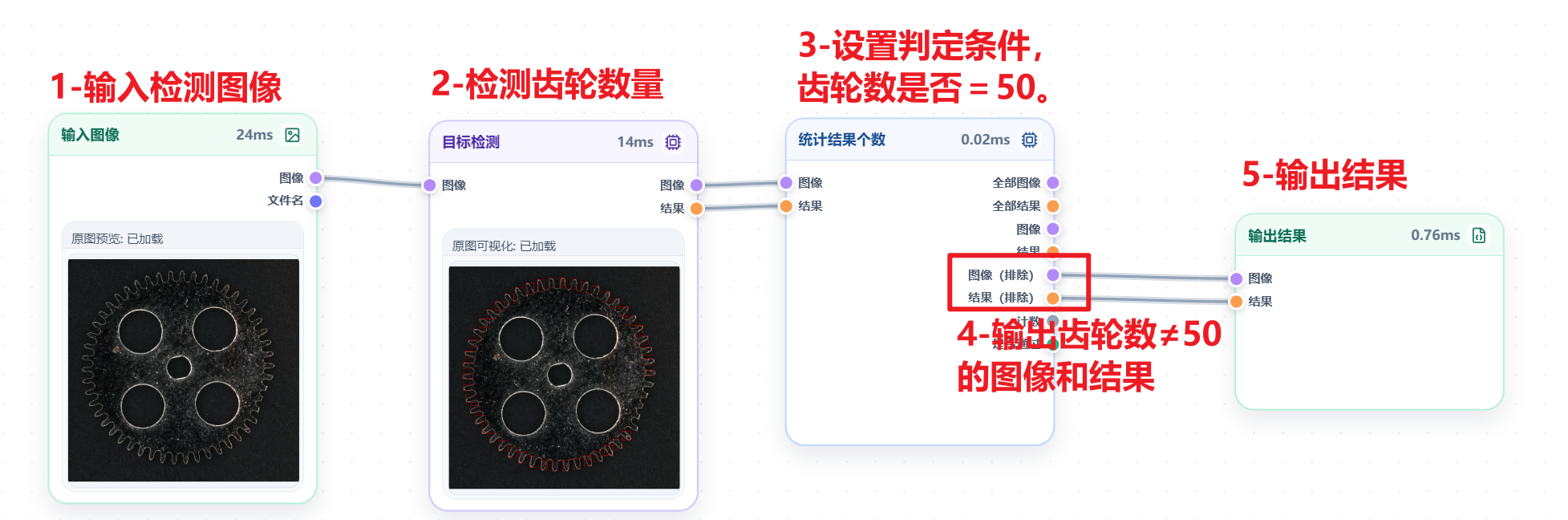

  • 流程图： 输入图像+目标检测+统计结果个数+输出图像

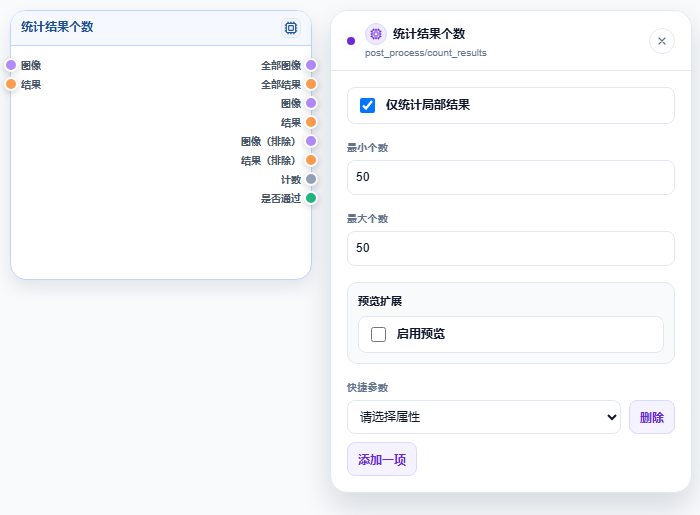

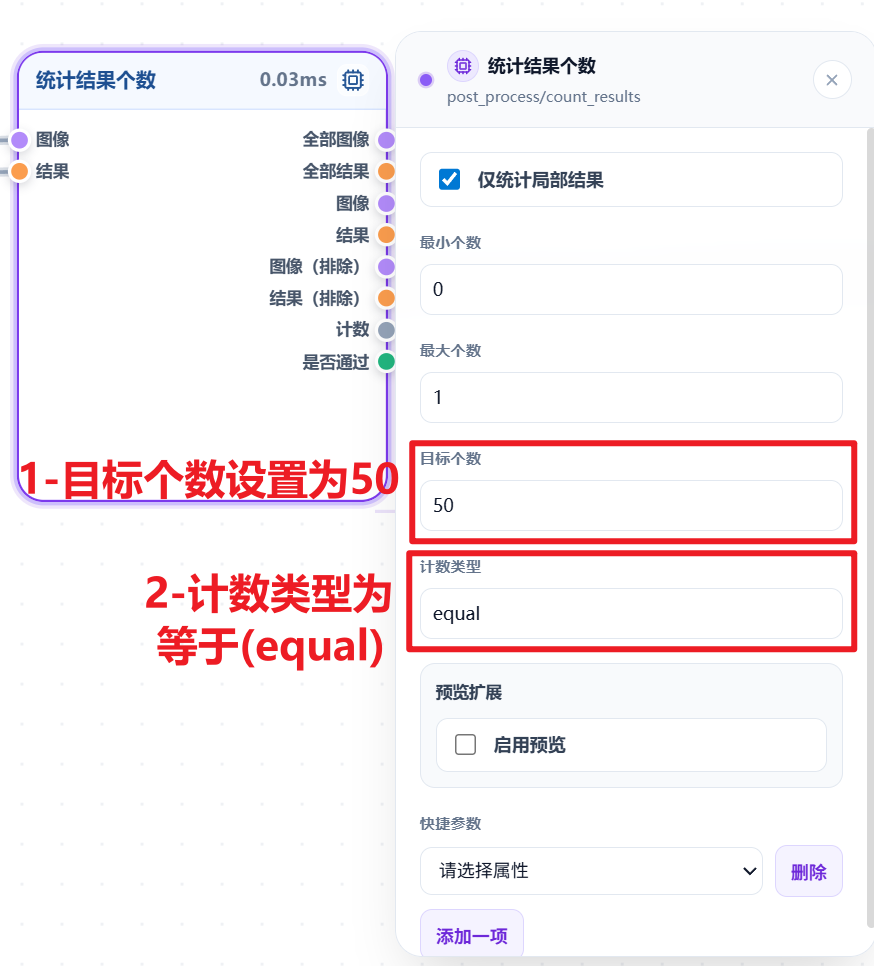

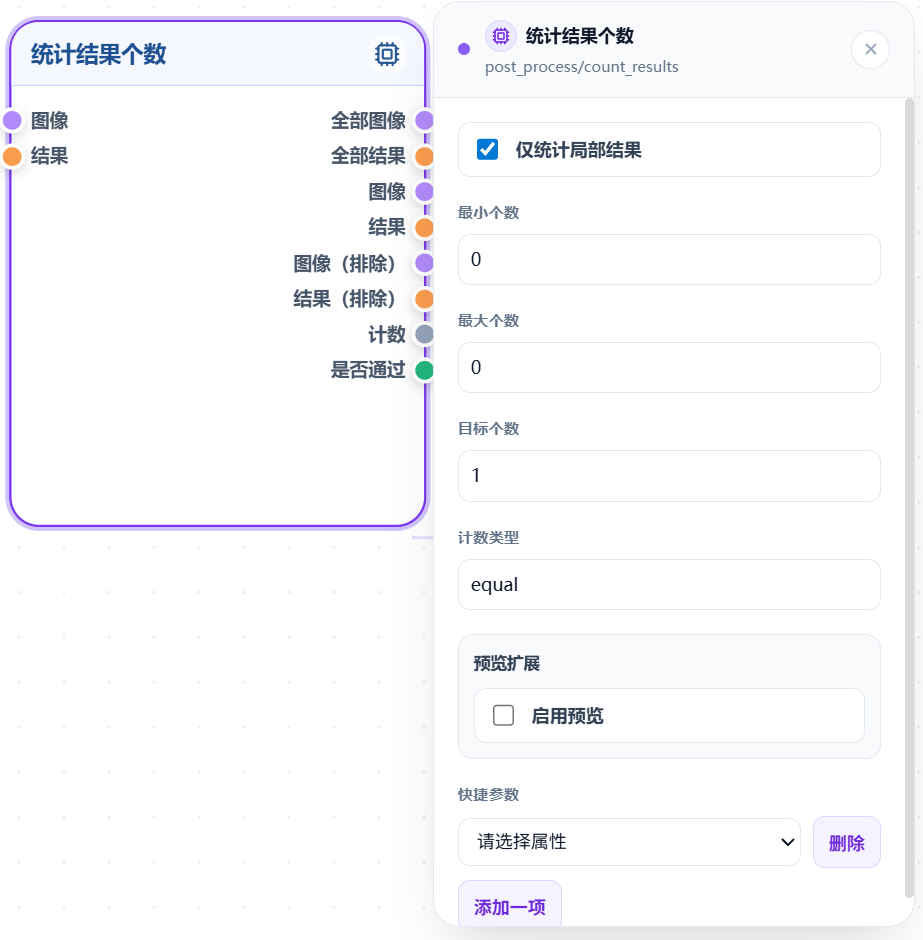

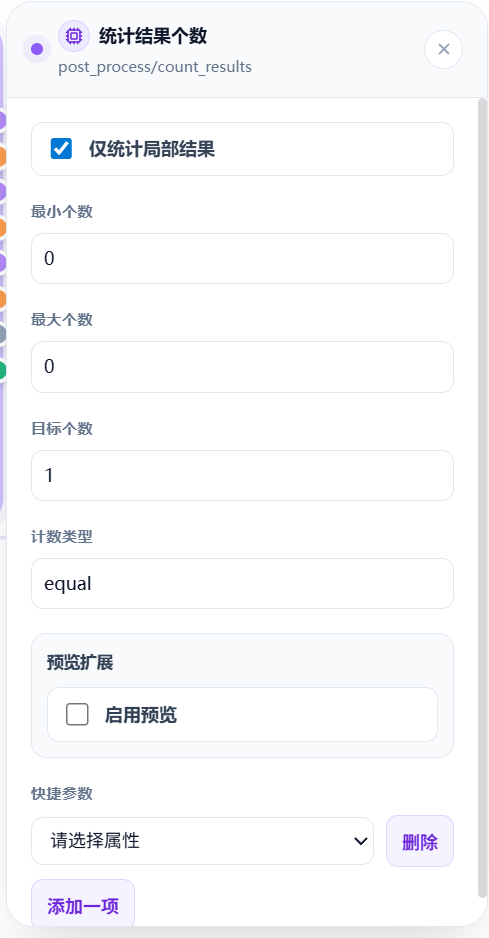

    统计结果个数参数设置：

    最小个数和最大个数均设为 50。实际计数为 50 时通过，少于或多于 50 时进入排除输出。

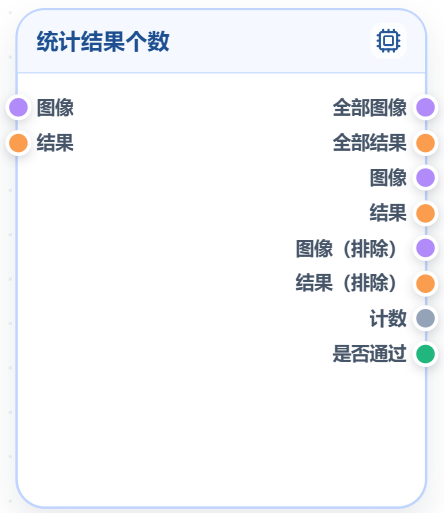

输入输出说明​


输入​

  • 图像：模型检测结果图，通常上一个节点接【AI模型➡️目标检测\实例分割\语义分割】。

  • 结果：模型检测结果。

输出​

  • 全部图像：输出所有图像

  • 全部结果：输出所有检测结果

  • 图像：符合条件的目标图像

  • 结果：符合条件的检测结果

  • 图像（排除）：不符合条件的目标图像

  • 结果（排除）：不符合条件的检测结果

  • 计数：实际检测到的目标数量

  • 是否通过：数量是否满足条件，（后面接保存图像 或 原图可视化，不常用可忽略）

标签种类统计​


功能​

统计检测结果中的种类数量，判断种类数是否达标。

参数设置与功能说明​


参数介绍​

参数当前值说明
阈值1实际标签种类数大于该值时通过；等于或小于该值时排除

案例​

需求：判断塑料盘上是否存在两种颜色以上的球，对球类的数量无要求，如白球、黑球、红球等。

方案：训练目标检测模型，不同的颜色的球标记不同的标签。使用【标签种类统计】模块，判断塑料盘上是否存在两种颜色以上的球。

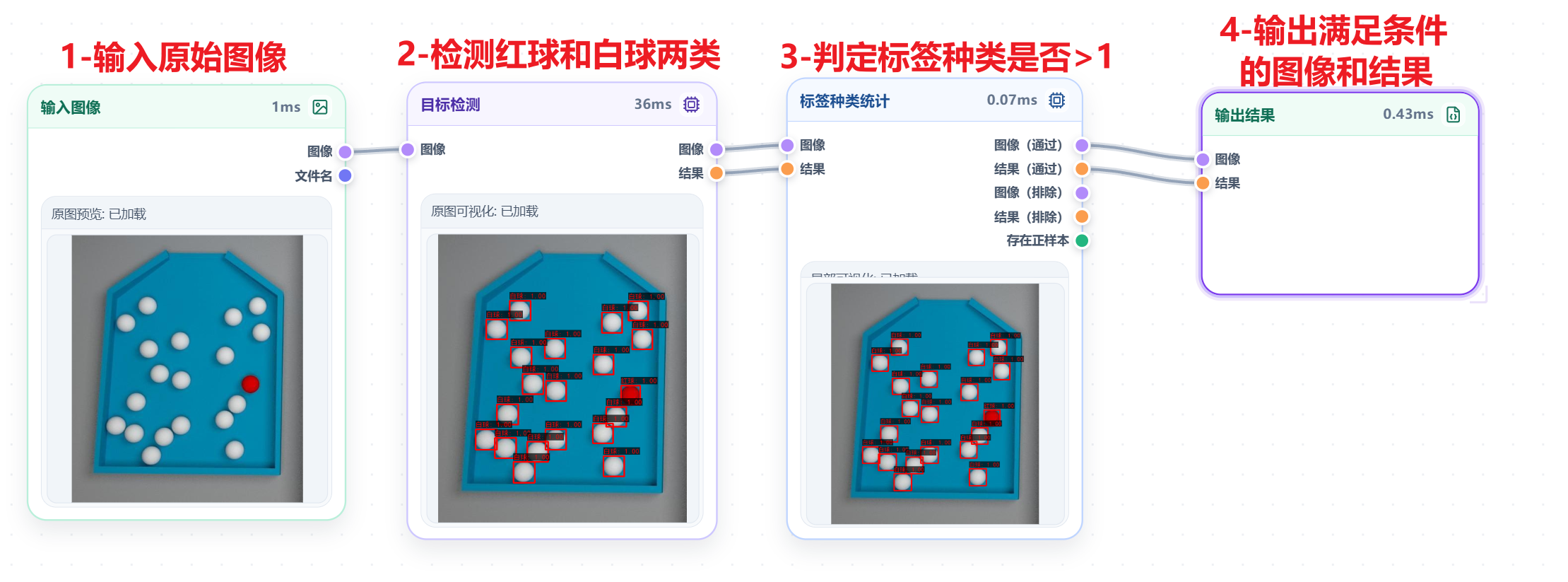

  • 流程图： 输入图像+目标检测+标签种类统计+输出结果

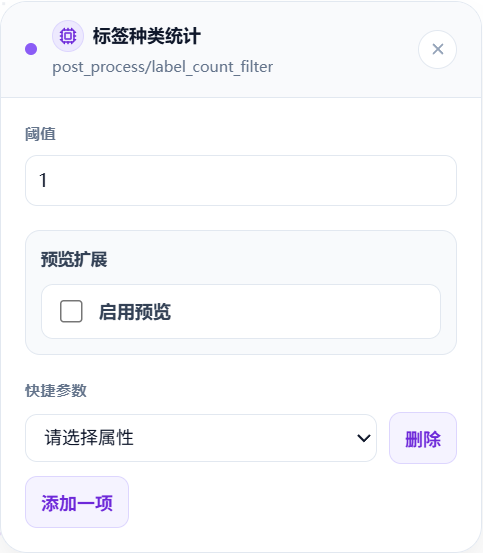

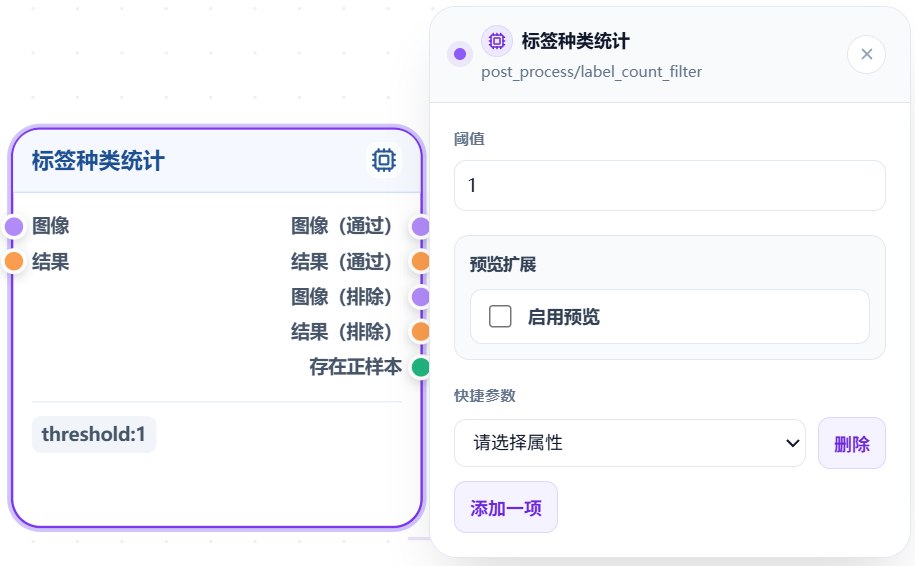

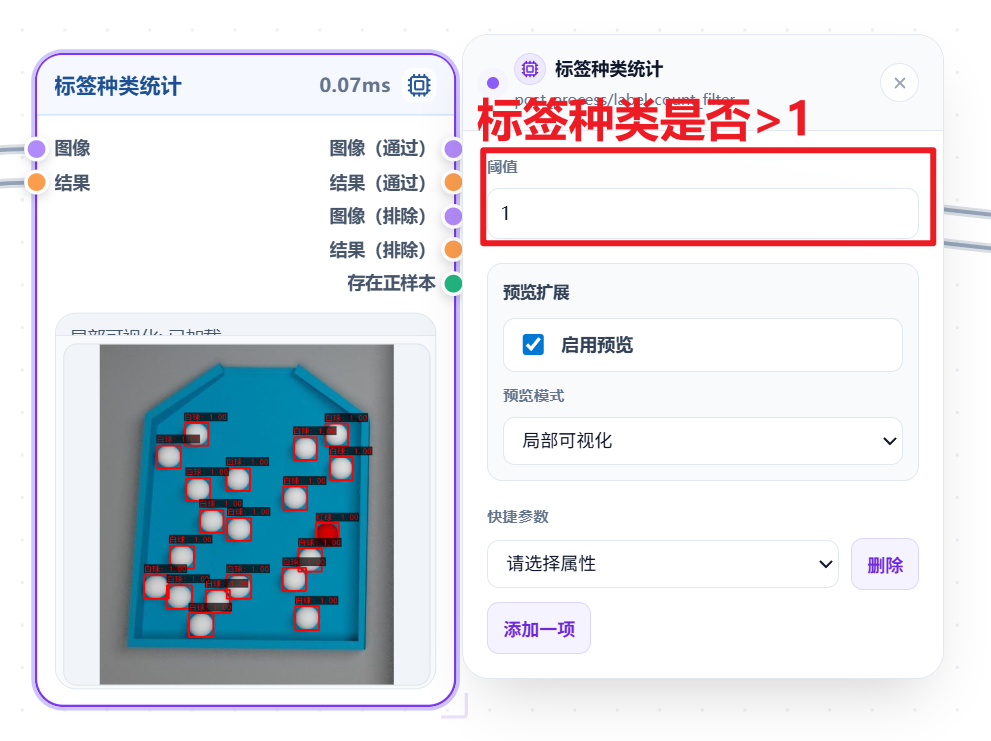

    标签种类统计参数设置：阈值设为 1，检测到 2 种或更多标签时通过。

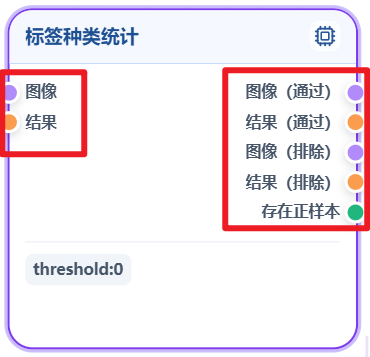

输入输出说明​


输入​

  • 图像:上一个节点传入的图像，通常上一个节点接【AI模型 ➡️ 实例分割\目标检测\语义分割】。

  • 结果:上一个节点传入检测结果（含类别标签、置信度、坐标）。

输出​

  • 图像（通过）：标签种类数大于阈值时的图像，通常下一个节点接【输出➡️输出结果】。

  • 结果（通过）：标签种类数大于阈值时的完整结果

  • 图像（排除）：标签种类数等于或小于阈值时的图像

  • 结果（排除）：标签种类数等于或小于阈值时的结果

  • 存在正样本：标签种类数是否大于阈值（后面接保存图像或原图可视化，不常用可忽略）

结果过滤（高级）​

功能​

对模型输出的所有类别预测，通过宽、高、面积上下限进行筛选，保留满足全部条件的检测框。

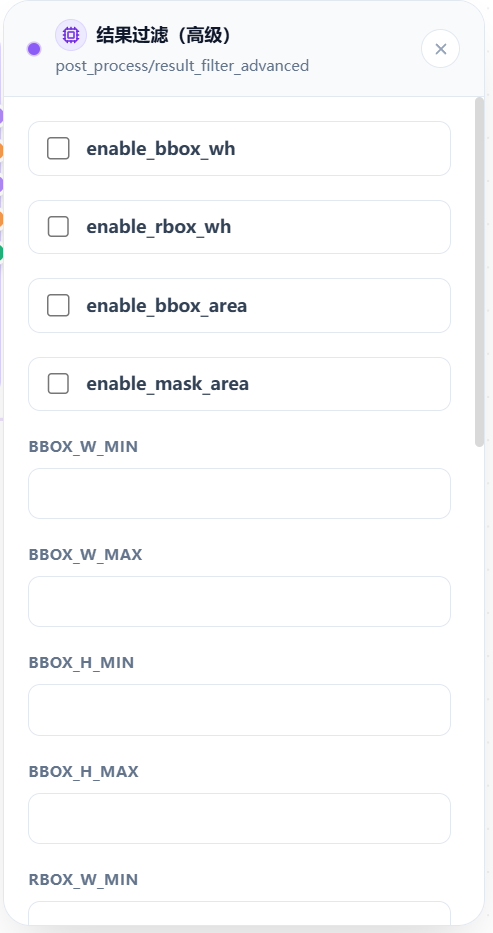

参数设置与功能说明​


参数介绍​

启用开关（勾选后才生效）​
参数说明
☐ enable_bbox_wh启用矩形框宽高过滤
☐ enable_rbox_wh启用旋转框宽高过滤
☐ enable_bbox_area启用矩形框面积过滤
☐ enable_mask_area启用掩膜面积过滤
矩形框尺寸过滤（BBOX）​
参数说明
BBOX_W_MIN矩形框最小宽度
BBOX_W_MAX矩形框最大宽度
BBOX_H_MIN矩形框最小高度
BBOX_H_MAX矩形框最大高度
旋转框尺寸过滤（RBOX）​
参数说明
RBOX_W_MIN旋转框最小宽度
RBOX_W_MAX旋转框最大宽度
RBOX_H_MIN旋转框最小高度
RBOX_H_MAX旋转框最大高度
面积过滤​
参数说明
BBOX_AREA_MIN矩形框最小面积
BBOX_AREA_MAX矩形框最大面积
MASK_AREA_MIN掩膜最小面积
MASK_AREA_MAX掩膜最大面积

案例​

项目需求：缺陷面积小于10000，不检出。

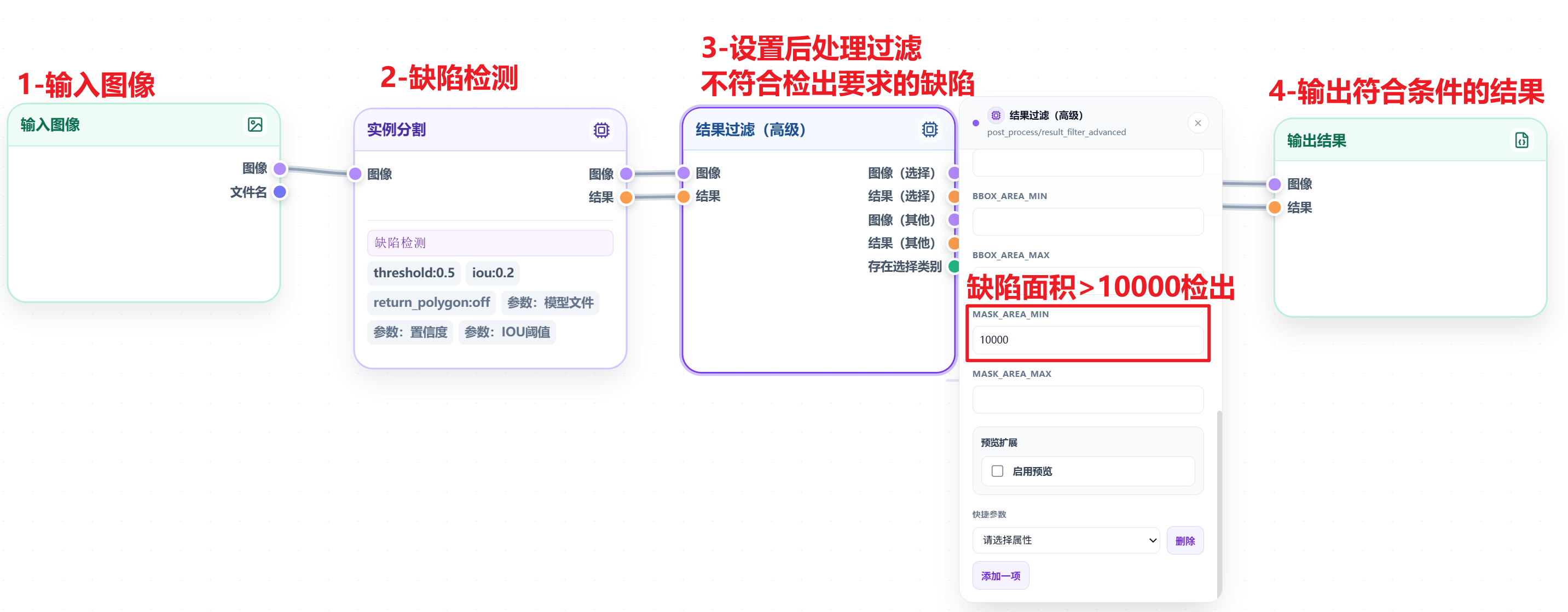

  • 流程图：输入图像+实例分割+结果过滤（高级）+输出结果

    • 输入图像：加载检测图像。

    • 实例分割：检测图片上的缺陷，输出缺陷标签、置信度、BBOX宽高、MASK面积。

    • 结果过滤（高级）：对检测结果进行筛选，过滤不符合条件的检测结果。

    • 输出结果：输出最终过滤后的检测结果。

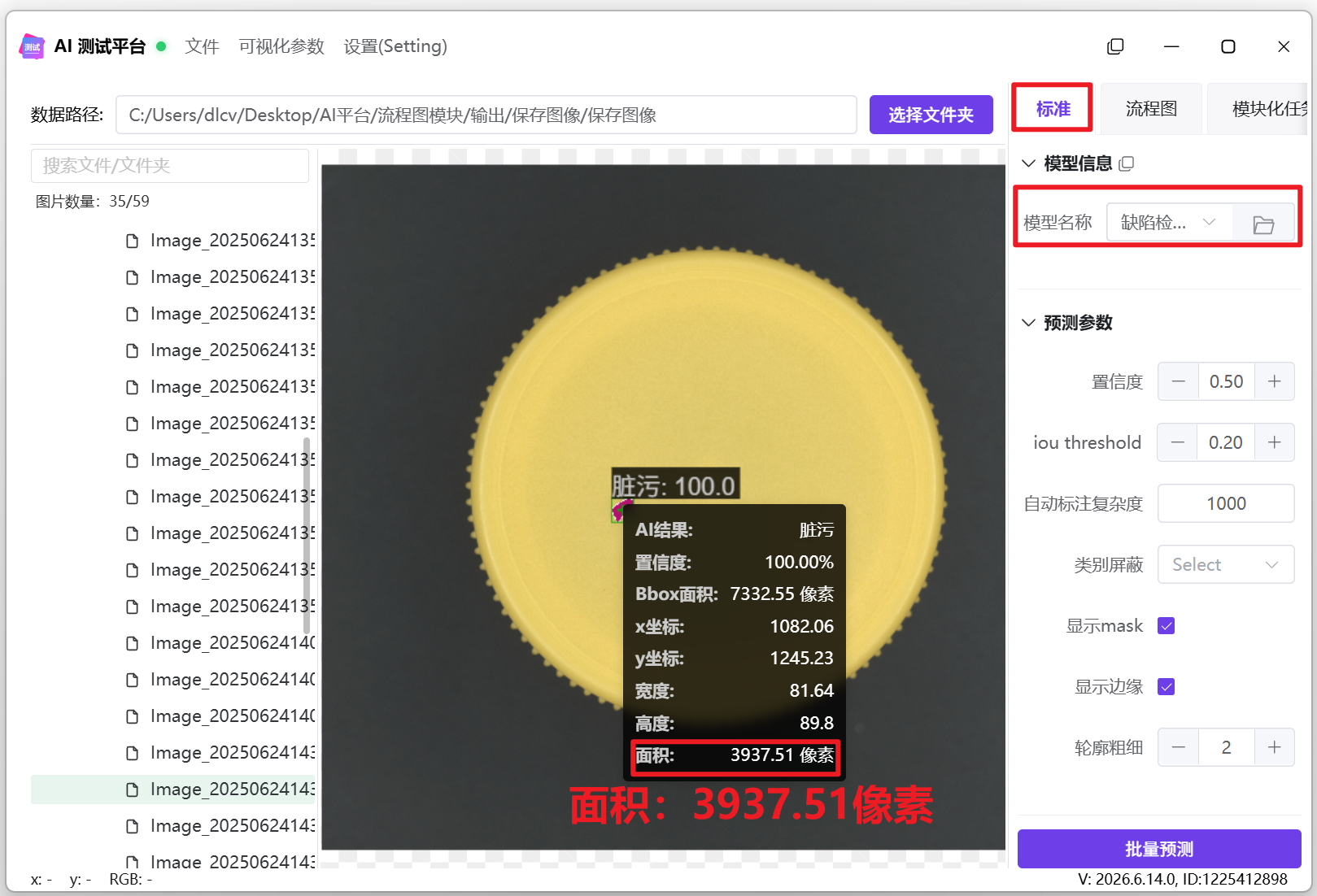

    在标准模块，没做条件筛选过滤时，存在缺陷则检出。

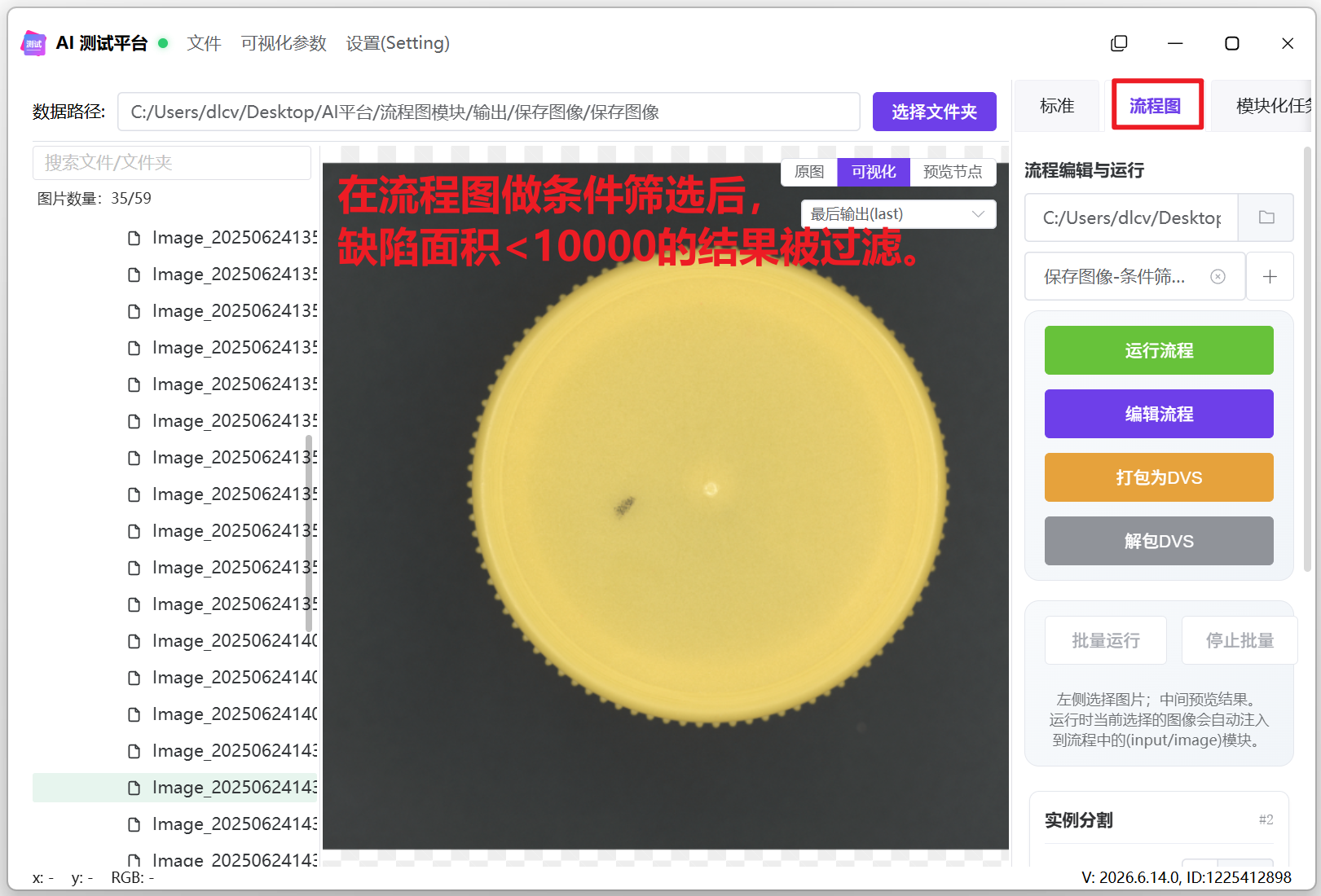

    在流程图模块，做条件筛选过滤后，面积小于10000的结果被过滤。

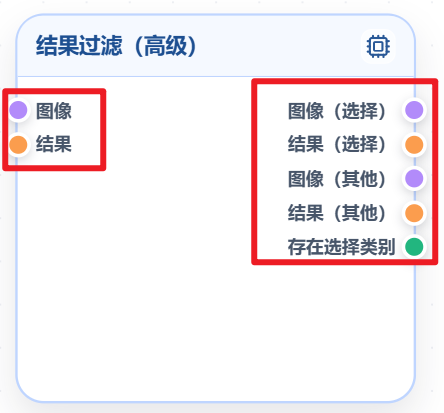

输入输出说明​


输入​

  • 图像：上一个节点传入的图像，通常上一个节点接【AI模型➡️目标检测\实例分割\语义分割】。

  • 结果：上一个节点传入检测结果（含类别标签、置信度、坐标）

输出​

  • 图像（选择）：通过过滤条件的目标图像。

  • 结果（选择）：通过过滤的目标数据。

  • 图像（其他）：被过滤掉的目标图像。

  • 结果（其他）：被过滤掉的目标数据。

  • 存在选择类别：是否有目标通过过滤,（后面接保存图像 或 原图可视化，不常用可忽略）.

结果过滤（区域）​

功能​

保留框里 或 框外检测结果。

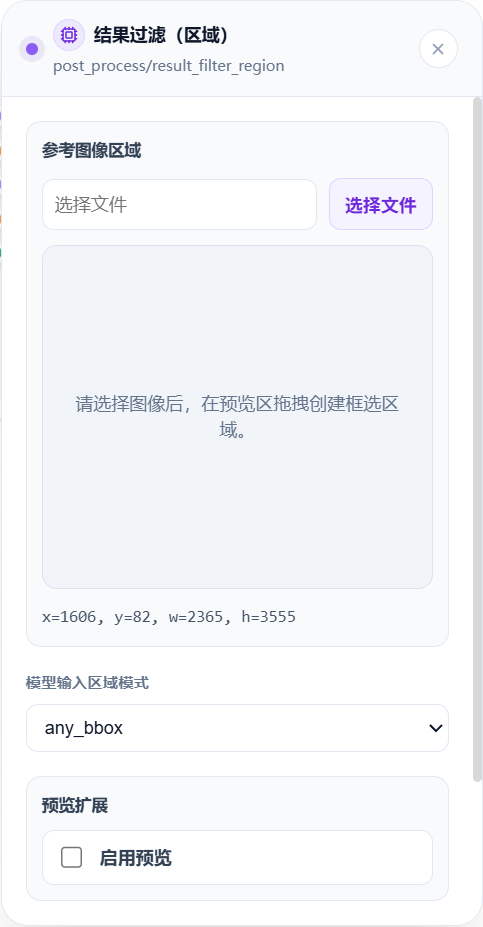

参数设置与功能说明​

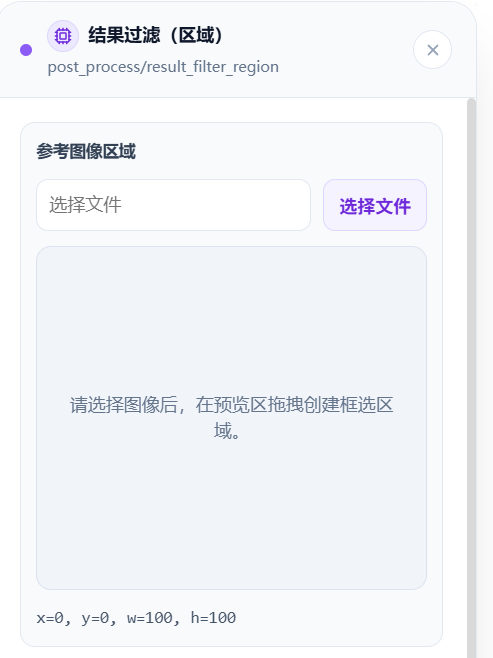

  • ROI输入区域模式


参数默认值说明
文件路径输入框空显示参考图像，支持拖拽画框
x0ROI框左上角X坐标
y0ROI框左上角Y坐标
w100ROI框宽度
h100ROI框高度
  • 模型输入区域模式


模式保留规则
any_bbox所有的检测框
top1_bbox只保留置信度最高的1个检测框

案例​

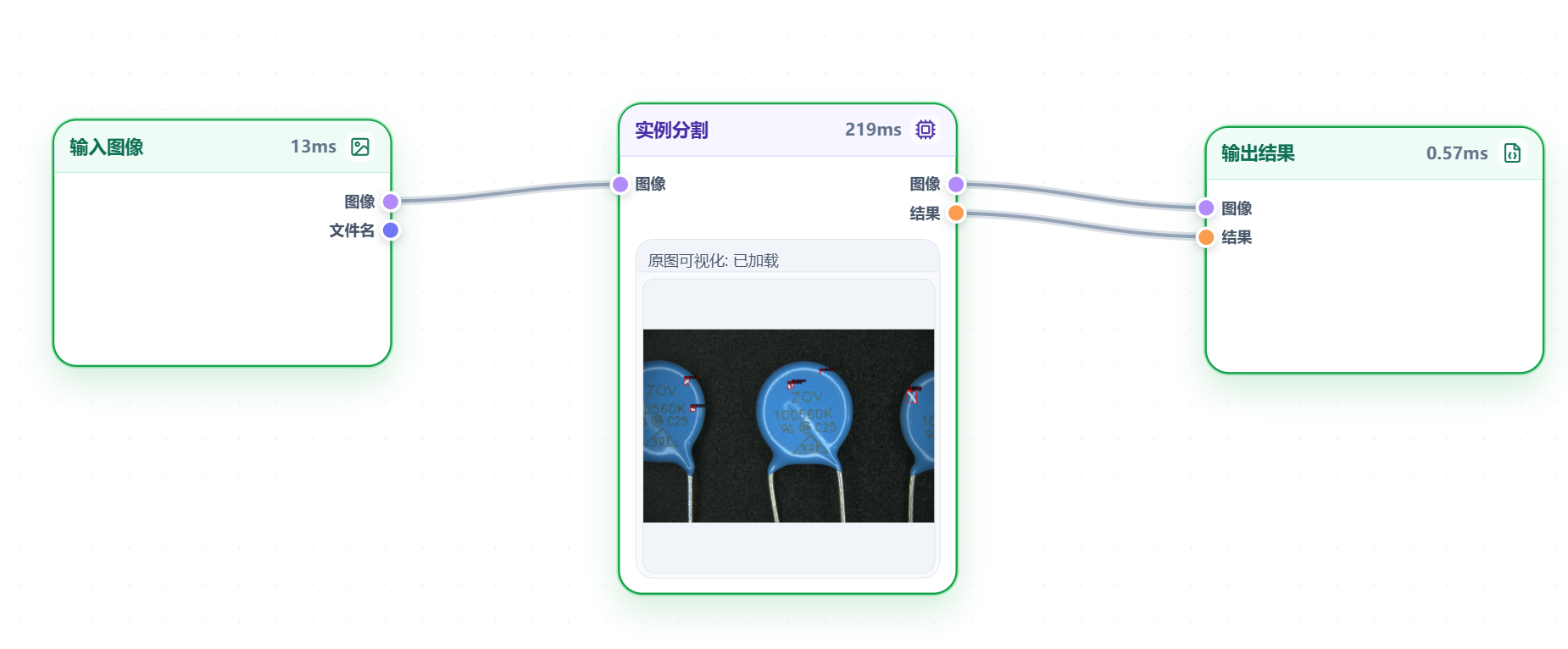

  • 无结果过滤模块流程图

    • 流程图：输入图像+实例分割+输出结果

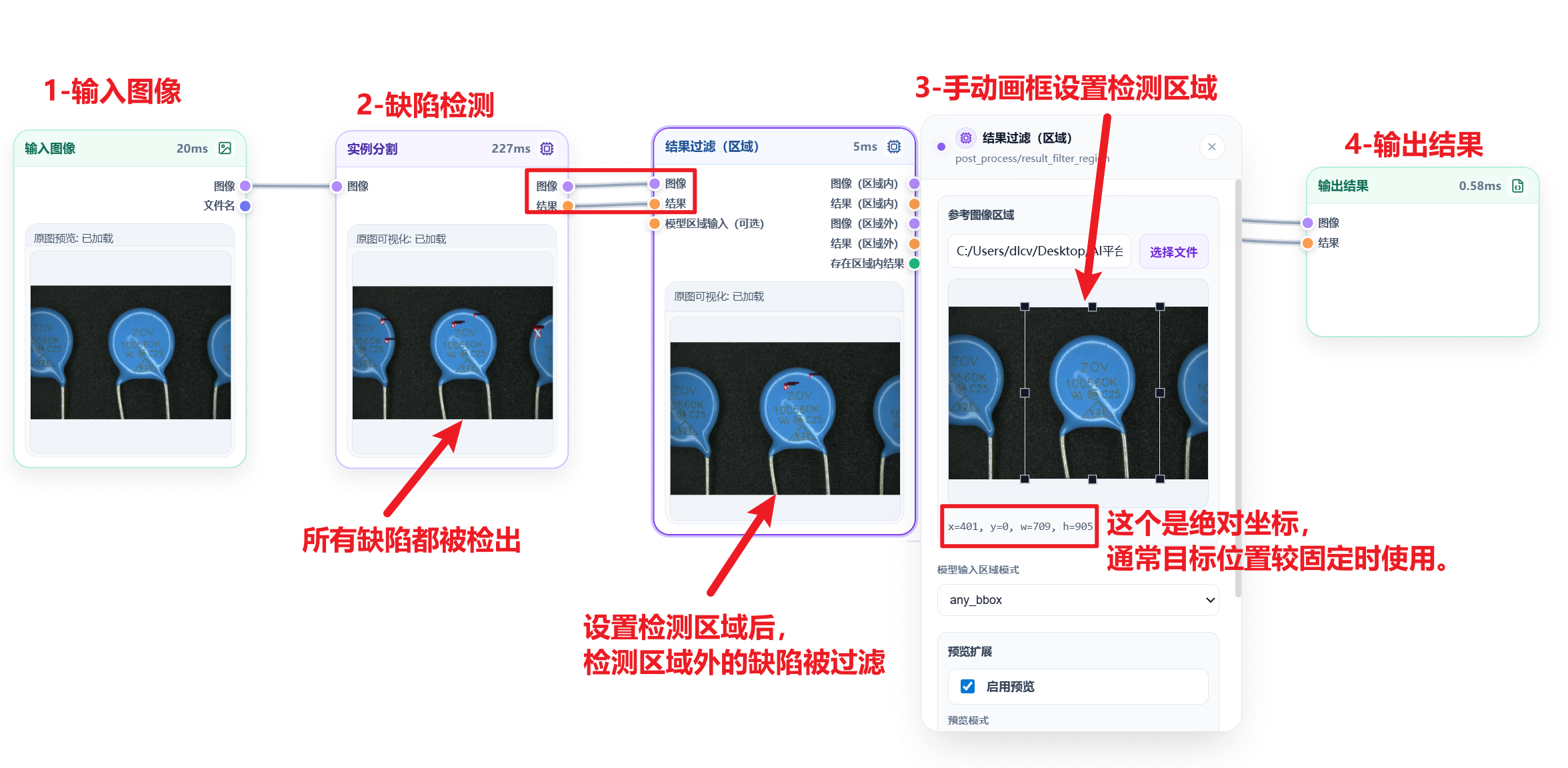

案例1：手动画框​

  • 添加结果过滤模块（手动画框）

    • 流程图：输入图像+实例分割+结果过滤(区域）+输出结果

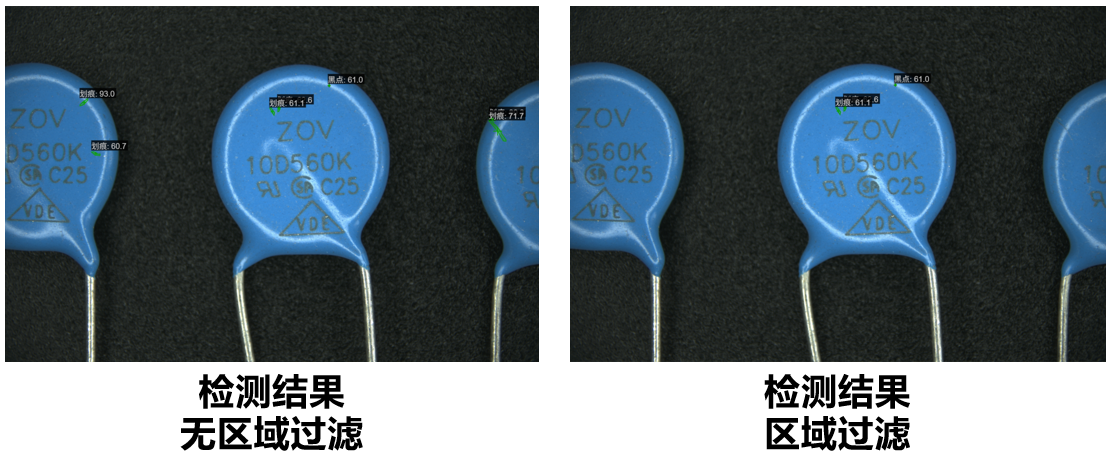

    示意图：

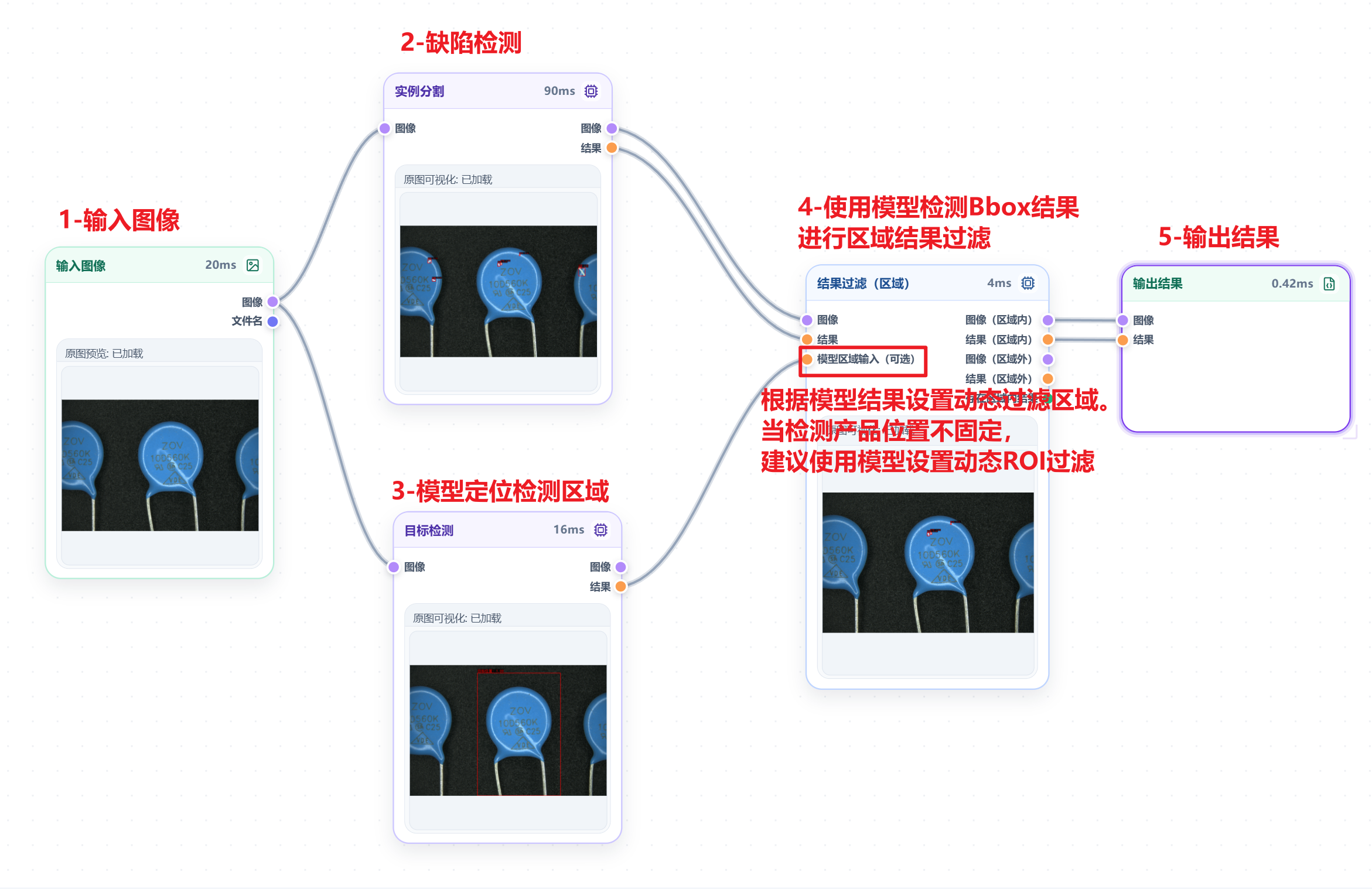

案例2：模型区域输入​

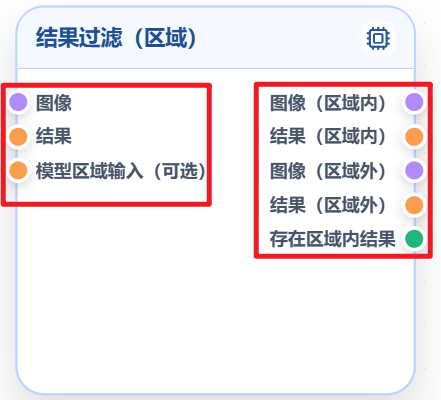

输入输出说明​


输入​

  • 图像：上一个节点传入的图像。

  • 结果：所有检测到的目标结果

  • 模型区域输入（可选）：动态传入的ROI区域坐标，通常上一个节点接【AI模型 ➡️ 实例分割\语义分割\目标检测】

输出​

  • 图像（区域内）：目标在ROI区域内的图像

  • 结果（区域内）：区域内的检测结果

  • 图像（区域外）：目标在ROI区域外的图像

  • 结果（区域外）：区域外的检测结果

  • 存在区域内结果：是否有目标在区域内，（后面接保存图像 或 原图可视化，不常用可忽略）

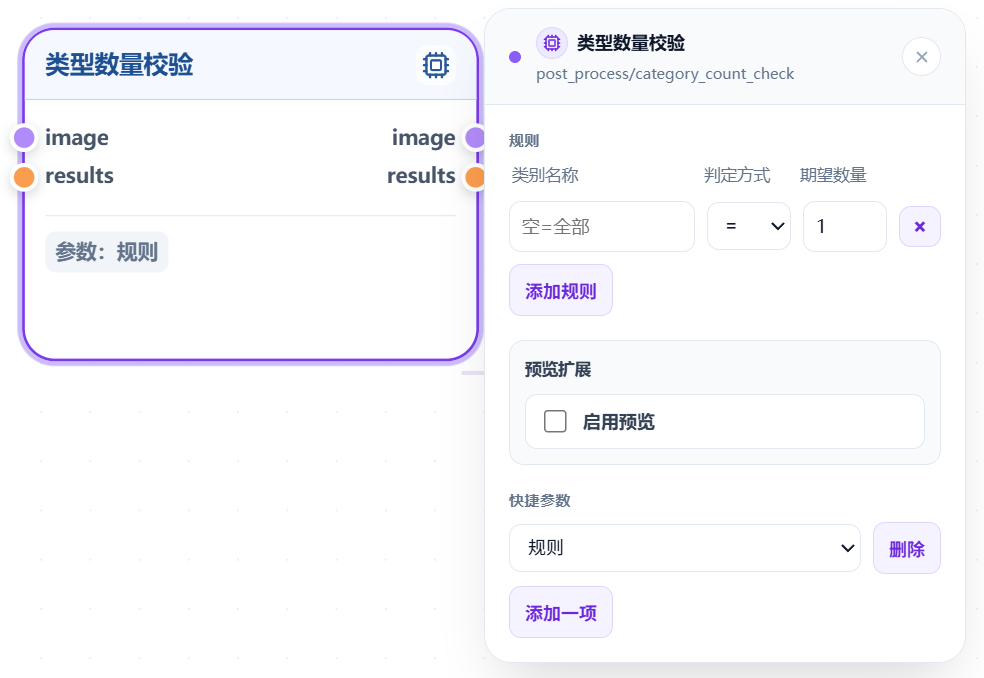

类型数量校验（智能相机用）​


功能​

按规则列表校验指定类别的目标数量。所有规则均满足时判定为 OK，任意规则不满足时判定为 NG。

参数设置与功能说明​


参数介绍​

参数默认值说明
规则1 项可添加多项数量规则，所有规则均满足时才通过
类别名称空=全部当前规则校验的类别；留空时统计全部类别
判定方式=当前规则支持 =、>、<
期望数量1与实际数量比较的非负整数

案例​

需求：塑料盘上白球=12，红球=3则OK，否则NG.

方案：训练目标检测模型，不同颜色的球标记不同标签。使用【类型数量校验】模块添加两项规则：白球 = 12、红球 = 3。两项规则均满足时判定为 OK，否则判定为 NG。

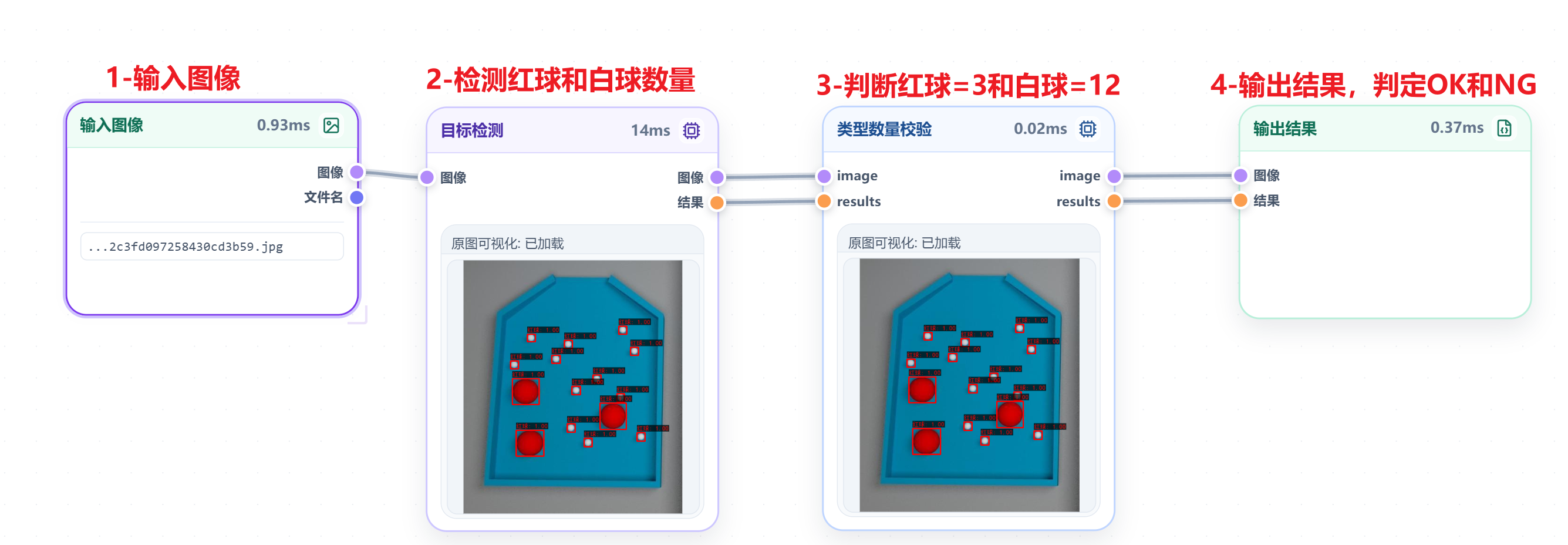

  • 流程图： 输入图像+目标检测+类型数量校验+输出结果

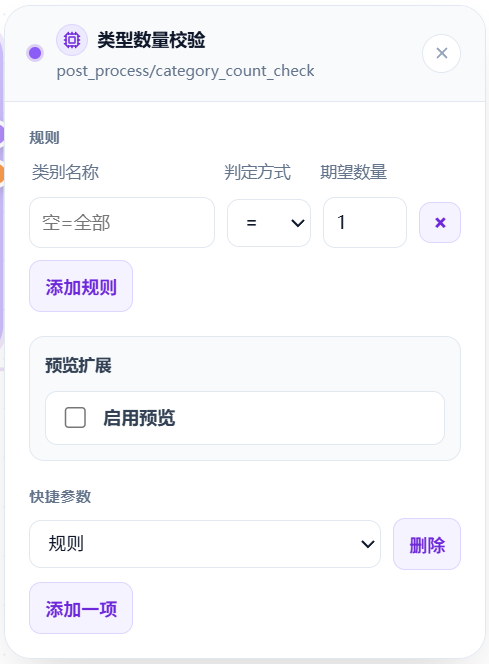

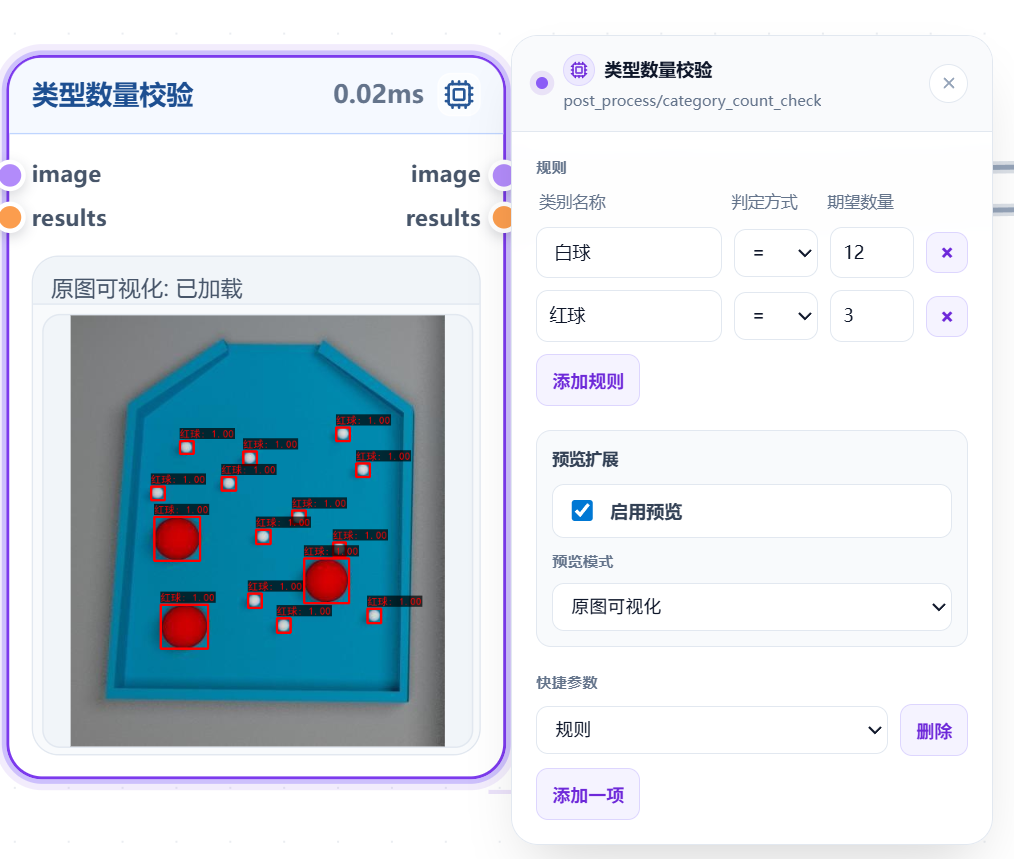

    类型数量校验参数:

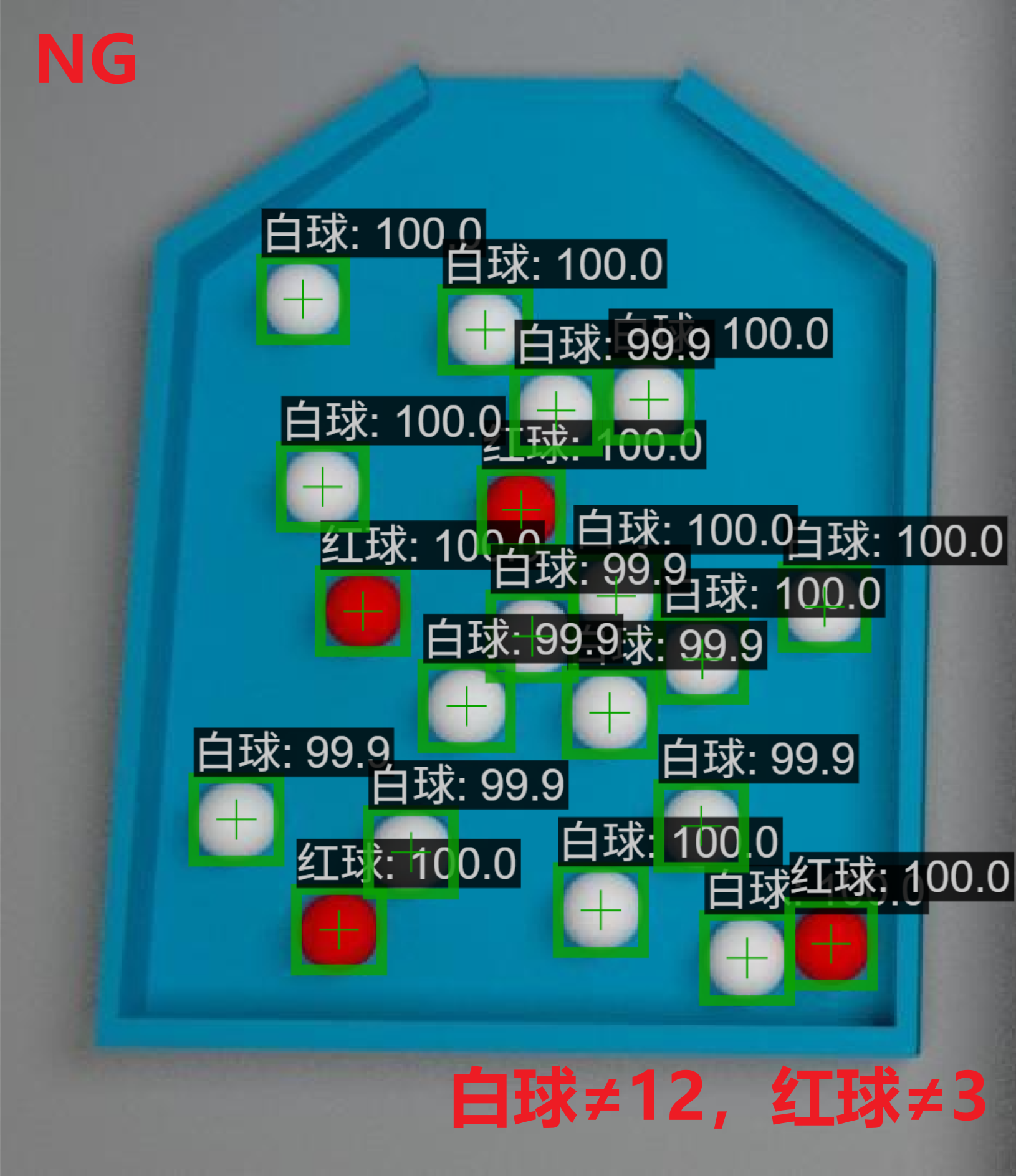

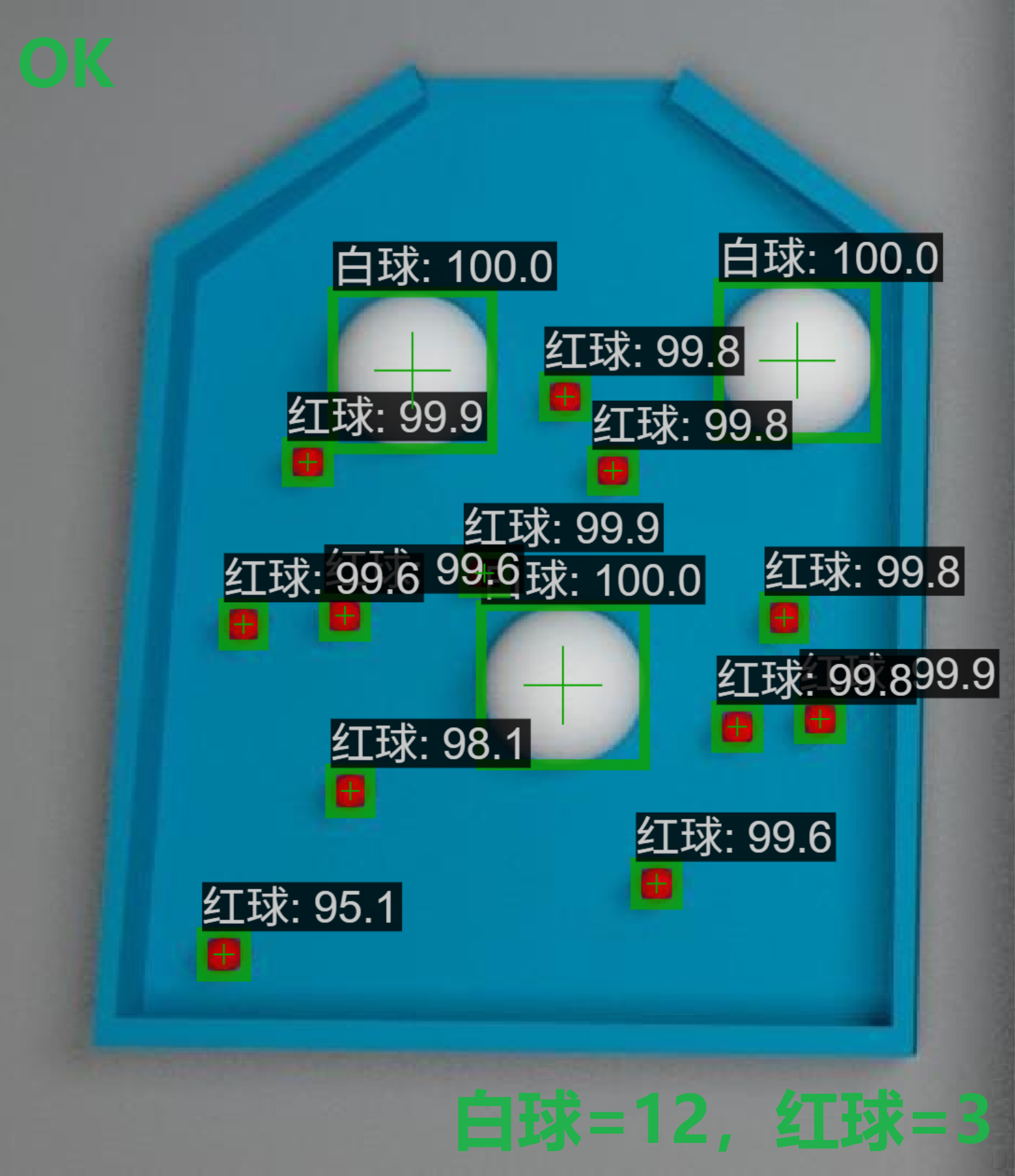

    检测结果：

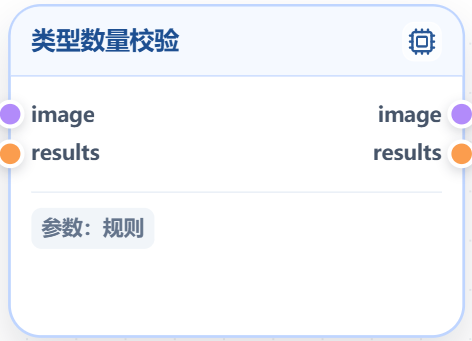

输入输出说明​


输入​

  • 图像：上游节点传入的图像，通常上一个节点接【AI模型 ➡️ 实例分割\目标检测\语义分割】。

  • 结果：上游节点传入的检测结果

输出​

  • 图像：与输入图像一致，通常下一个节点接【输出➡️输出结果】。

  • 结果：保留输入结果并写入全部规则的校验状态，供后续节点判断 OK 或 NG。

[类型数量校验]与「统计结果个数」的区别​

节点统计方式示例
统计结果个数不区分类别，总数校验检测到50个目标（不管什么类别）
类型数量校验按类别分别校验划痕必须2个、气泡必须1个、破损必须0个

[标签种类统计]与「统计结果个数」的区别​

节点统计对象示例
统计结果个数目标总数量检测到50个齿
标签种类统计类别种类数检测到3种缺陷：划痕、气泡、破损
