预处理

预处理模块在模型推理前对图像进行裁剪、缩放、方向矫正和形态修正，确保输入数据的质量和格式满足模型要求。

卡坐标裁图​


功能​

基于固定坐标区域进行图像裁剪。目的是为了减少模型处理面积，提升速度和精度。

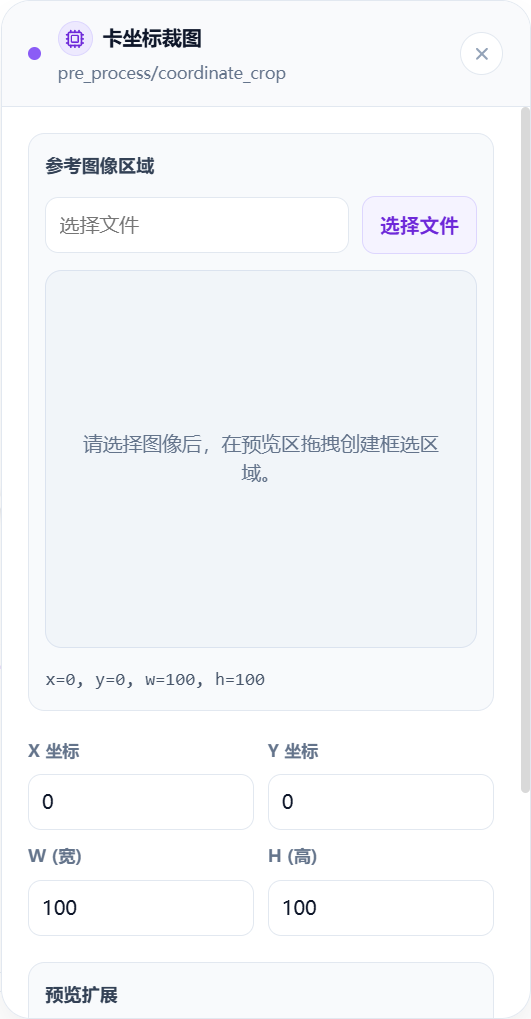

参数设置与功能说明​

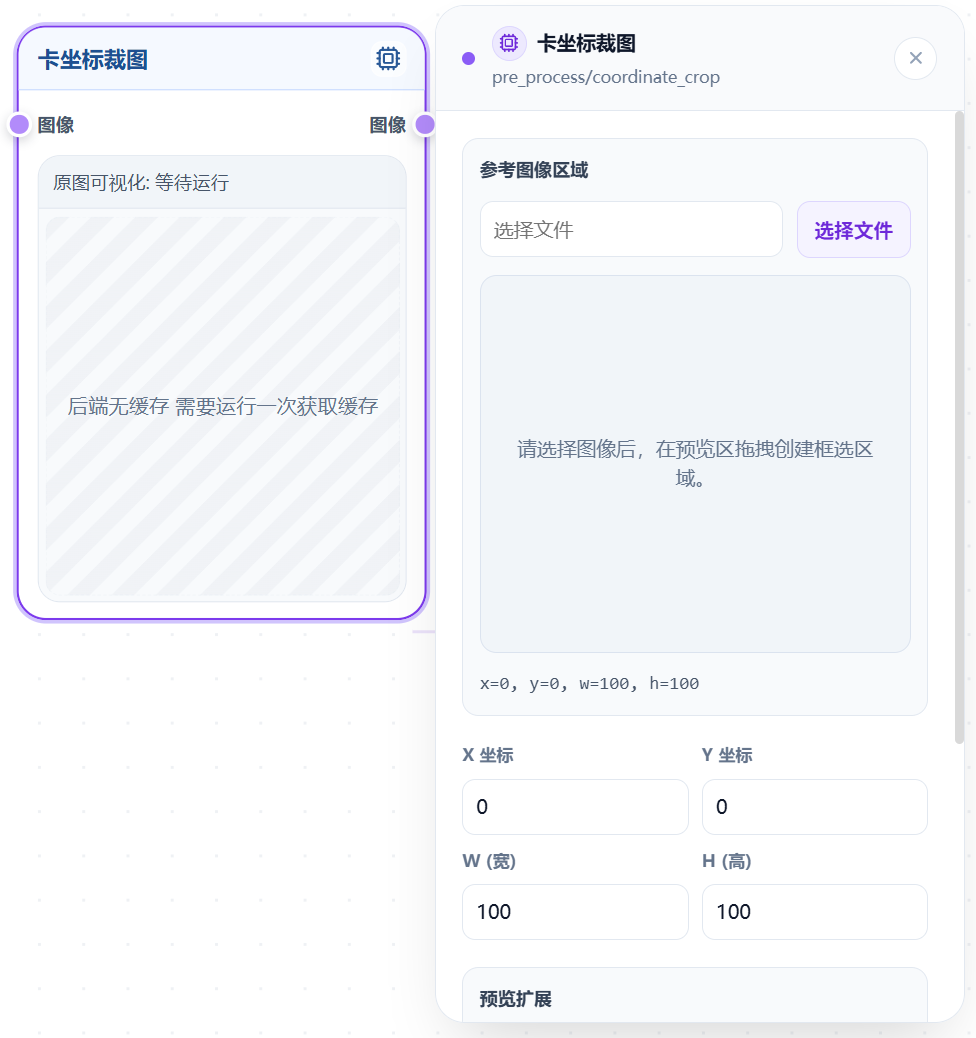

图像加载​

参数图像区域加载的图像仅供卡坐标裁图参考用，其图像不输出到下一个流程节点。

裁图参数​

  • X、Y：裁剪区域左上角坐标
  • W、H：裁剪区域宽高

案例​

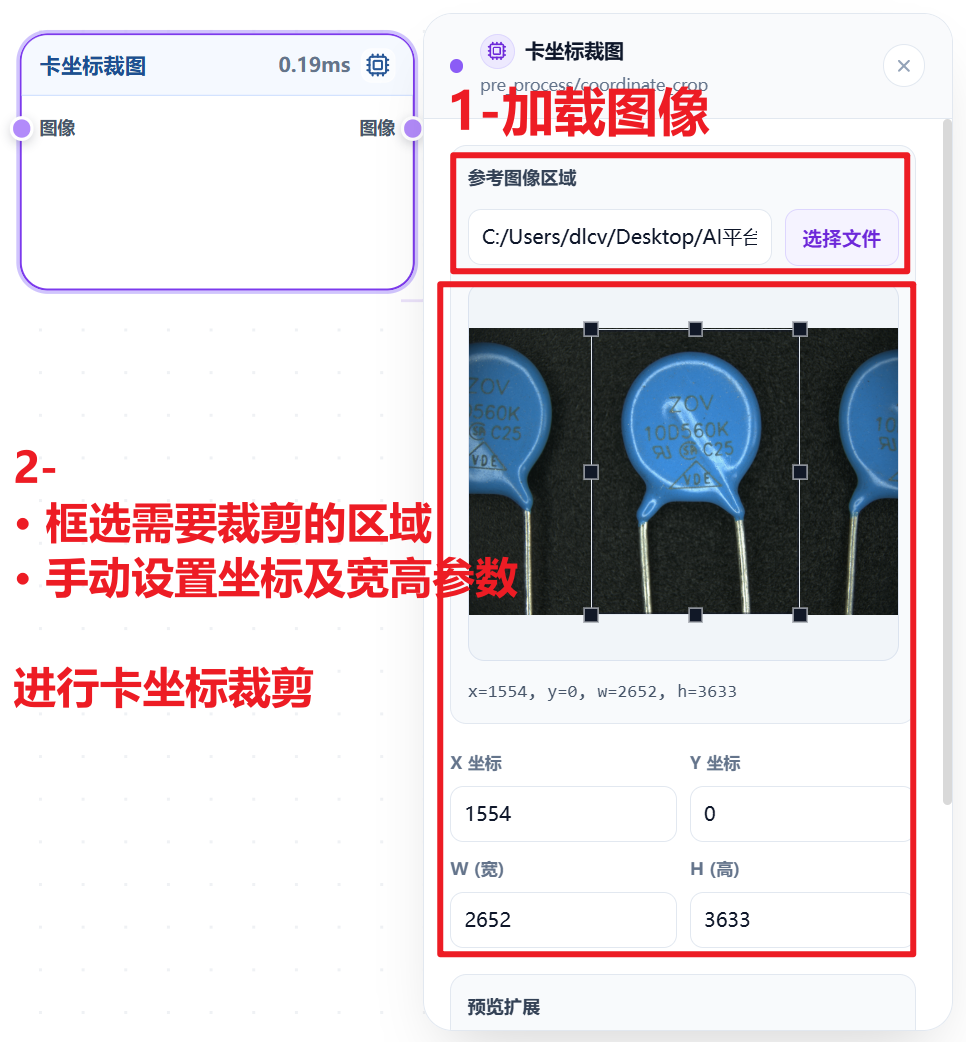

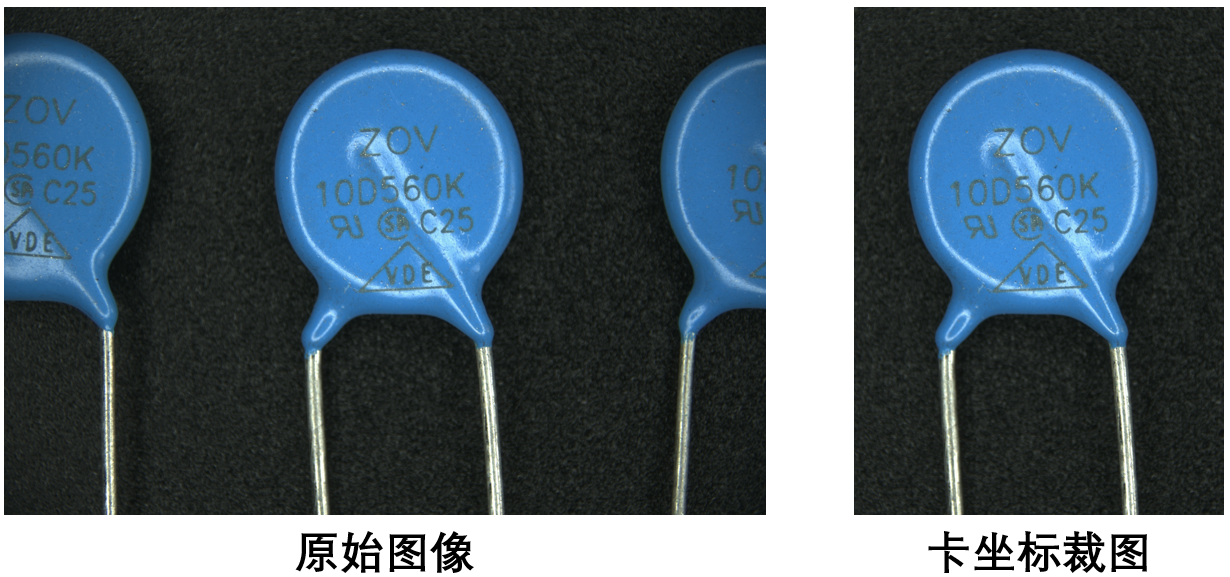

卡坐标裁图示意图：

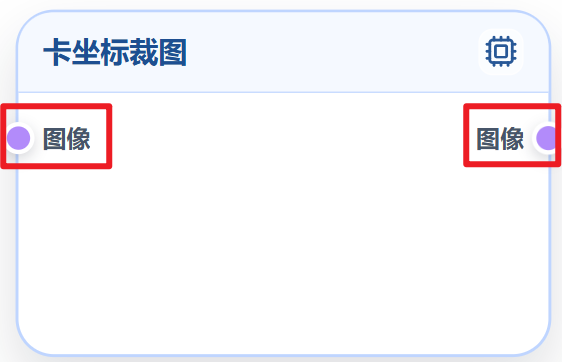

输入输出说明​


输入​

  • 图像：上一个流程节点传入的图像，通常上一个节点接【输入 ➡️ 输入图像】。

输出​

  • 图像：卡坐标裁剪后图像，通常下一个节点接【AI模型】

滑窗裁图​


功能​

把大图切成多个小图分批处理。

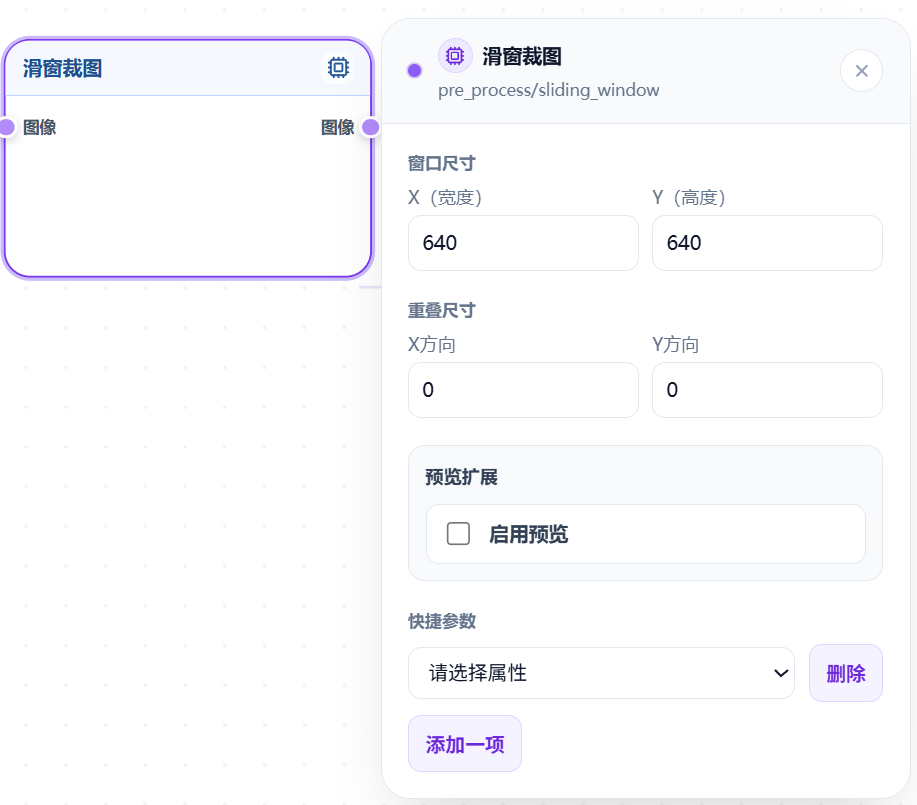

参数设置与功能说明​


参数介绍​

参数默认值说明
窗口尺寸-X（宽度）640裁剪窗口的宽度
窗口尺寸-Y（高度）640裁剪窗口的高度
重叠尺寸-X方向0水平方向相邻窗口的重叠像素
重叠尺寸-Y方向0垂直方向相邻窗口的重叠像素

案例​

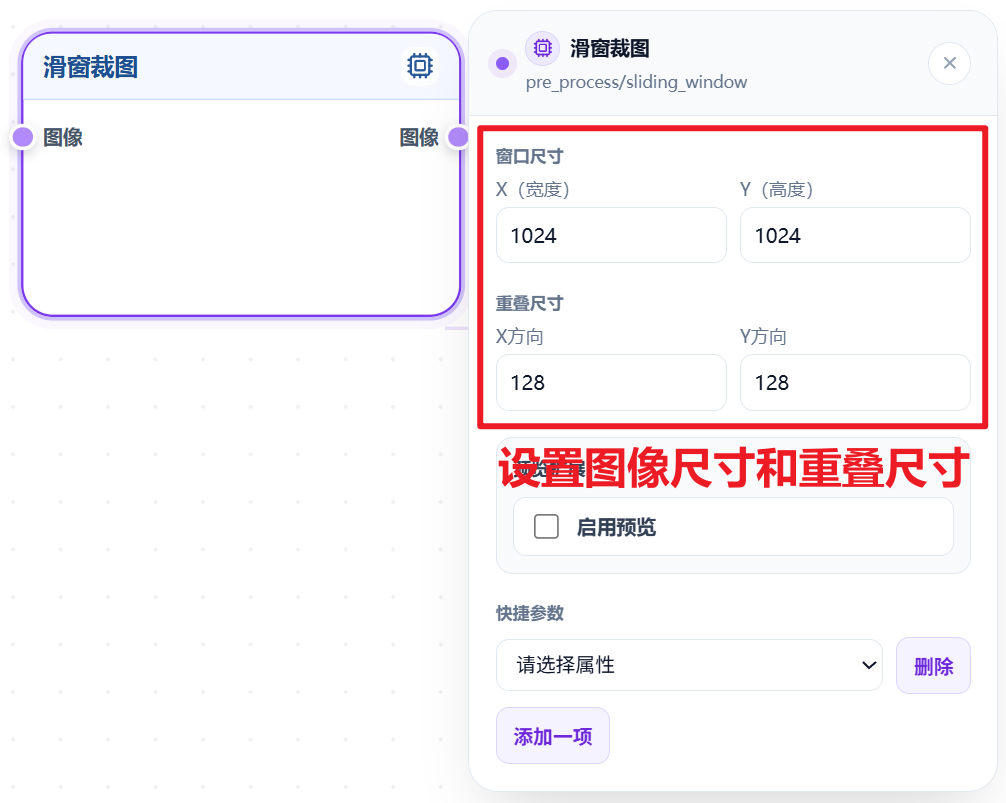

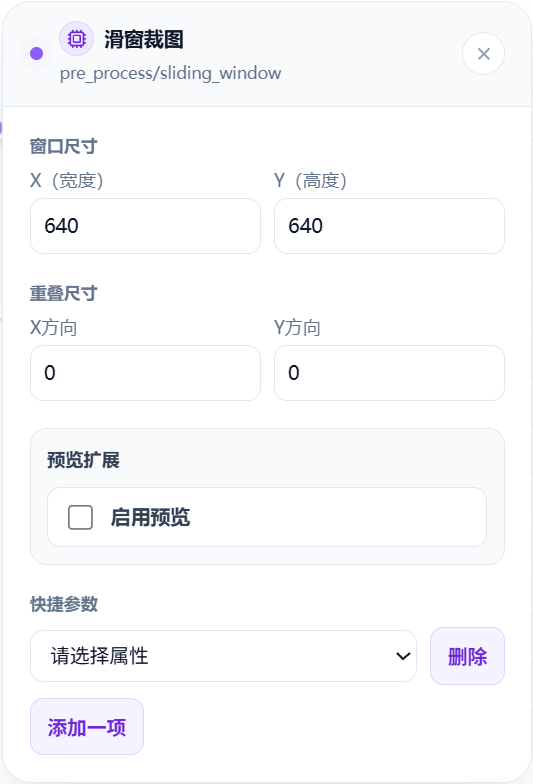

  • 参数设置：

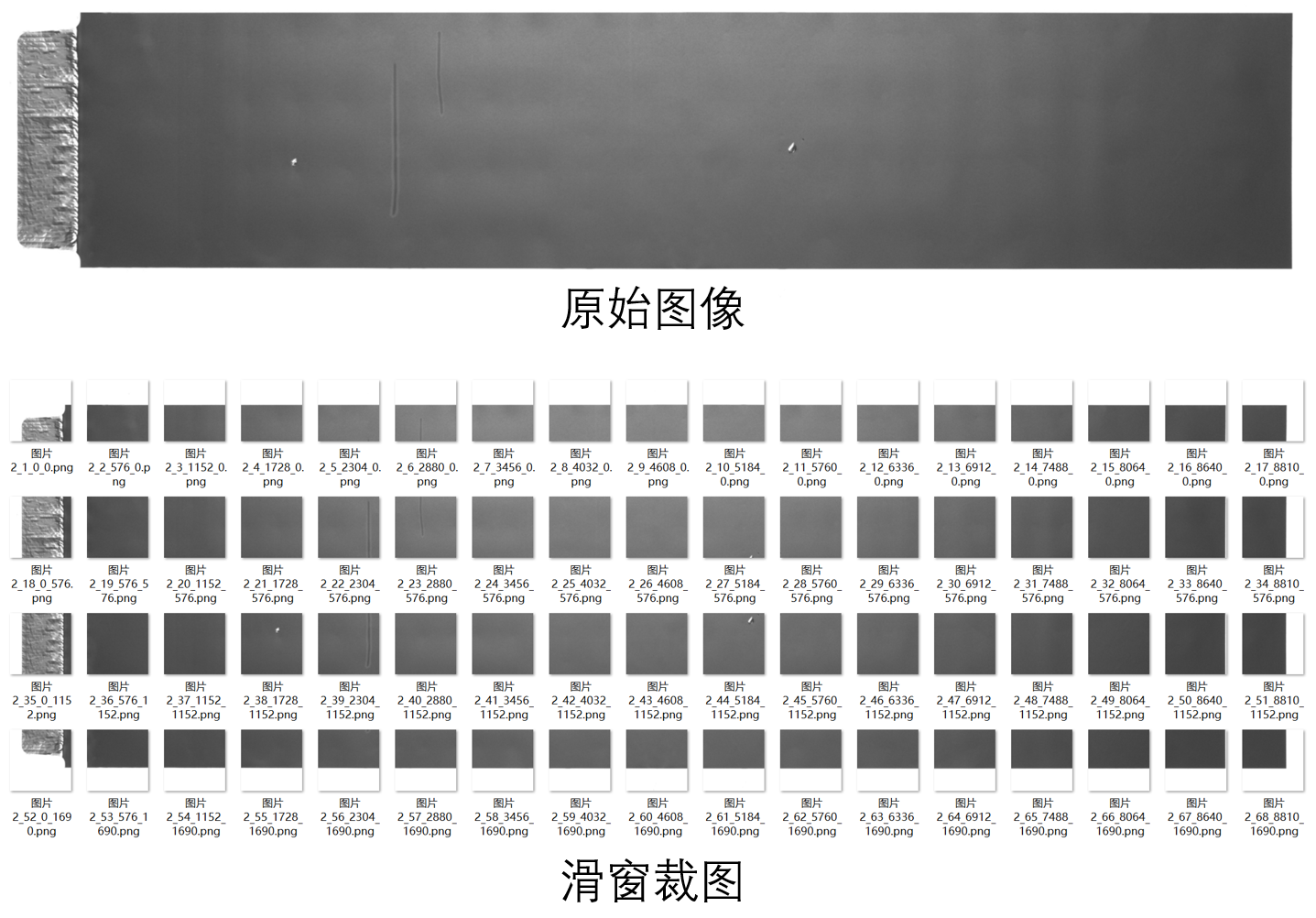

  • 滑窗裁图示意图：

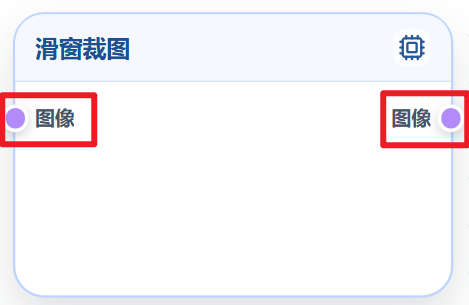

输入输出说明​


输入​

  • 图像：上一个流程节点传入的图像，通常上一个节点接【输入图像】。

输出​

  • 图像：裁剪后的图像列表，通常下一个节点接【AI模型】。

AI裁图​


功能​

通过模型输出bbox结果，对图像进行裁剪。

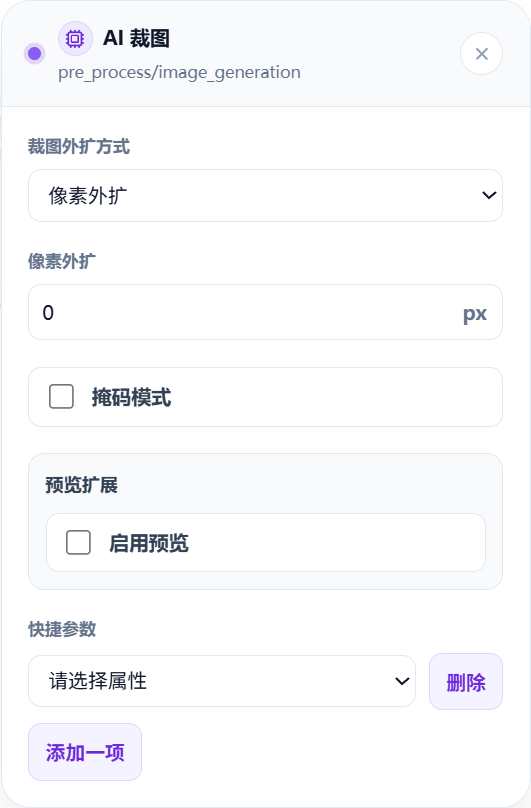

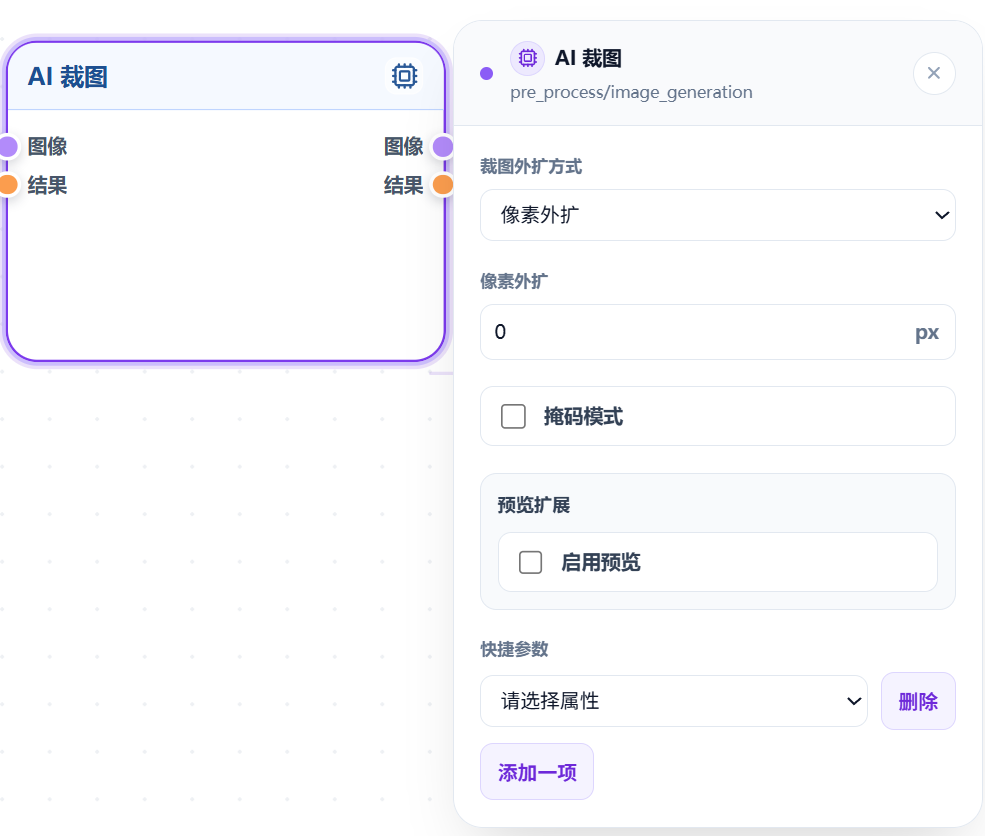

参数设置与功能说明​

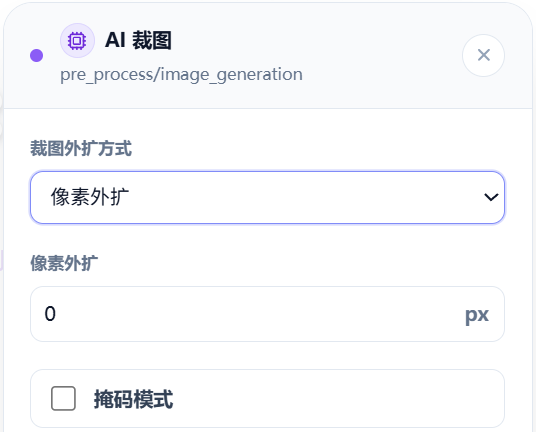

裁图外扩​

  • 像素外扩

    按固定像素值向外扩展裁剪区域。默认0px，按照模型输出bbox结果直接裁剪。


  • 案例 (像素外扩)

    • 像素外扩：30px

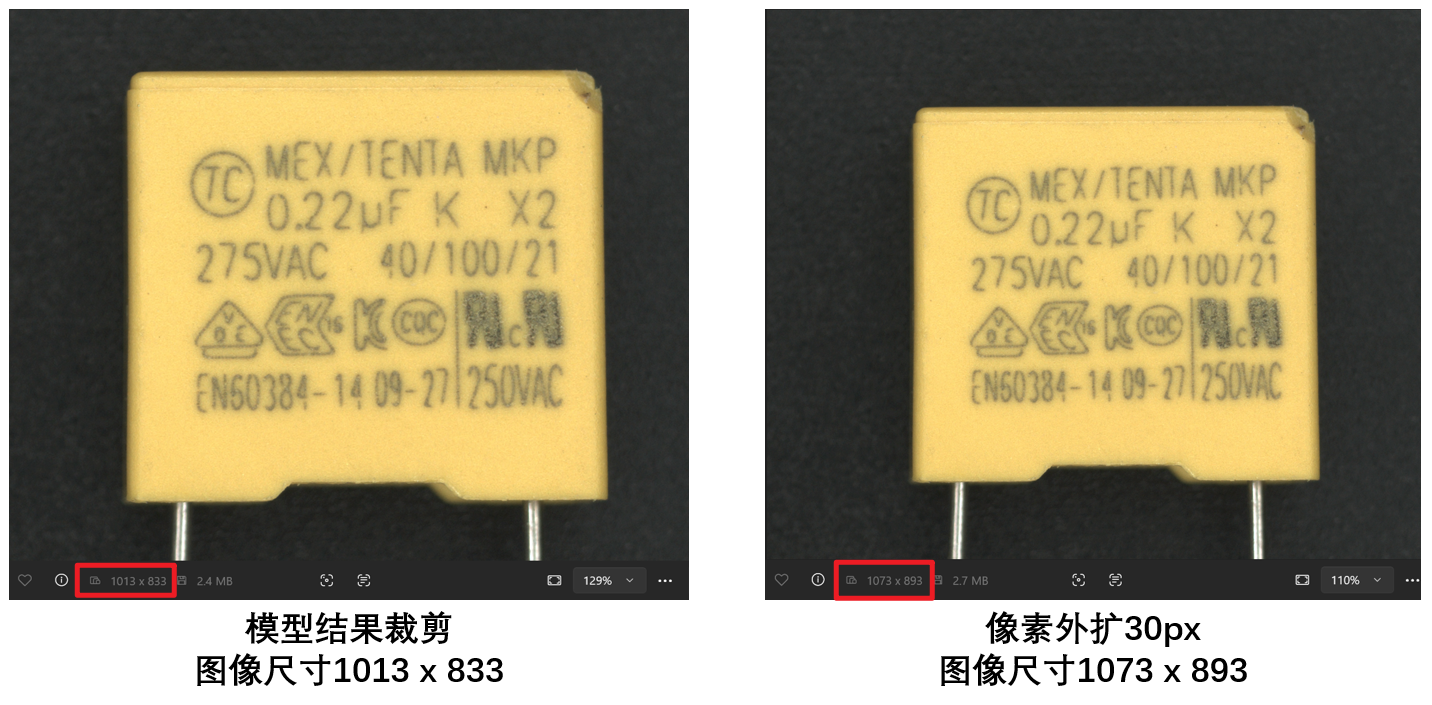

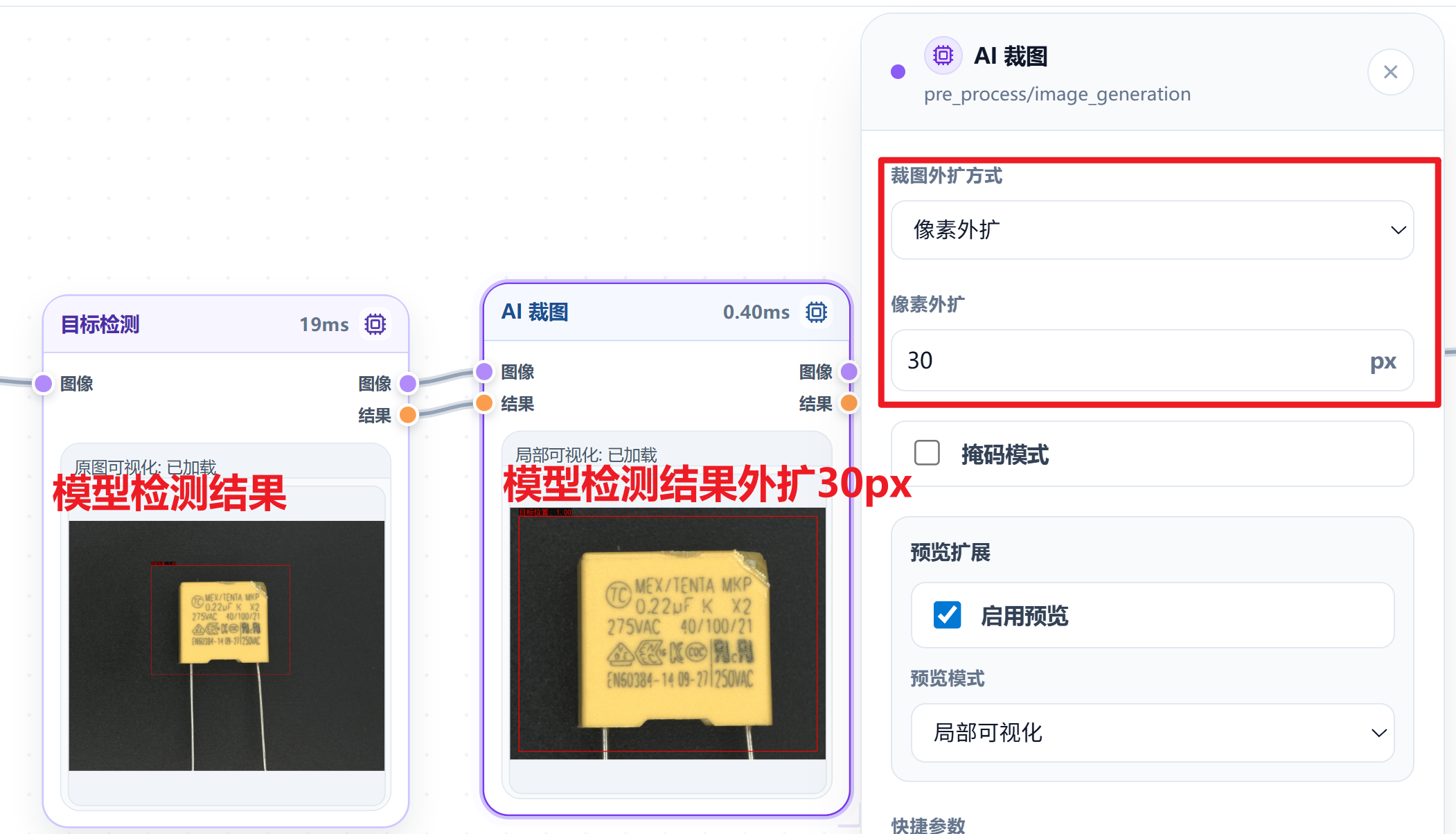

    像素外扩示意图：

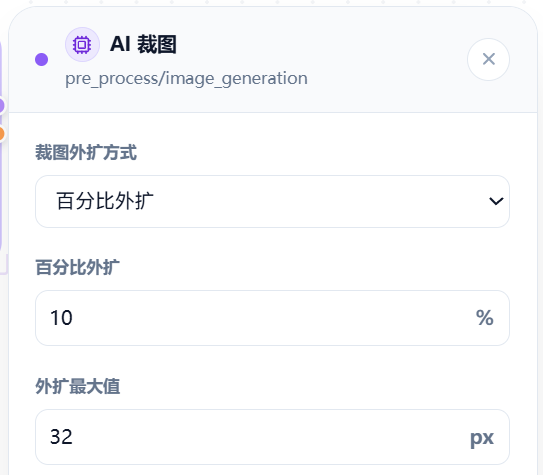

  • 按百分比外扩

    按检测框宽高百分比向外扩展。默认10%，支持设置最大外扩值默认32px。


  • 案例 (百分比外扩)

    • 百分比外扩：30%

    • 外扩最大值：64px

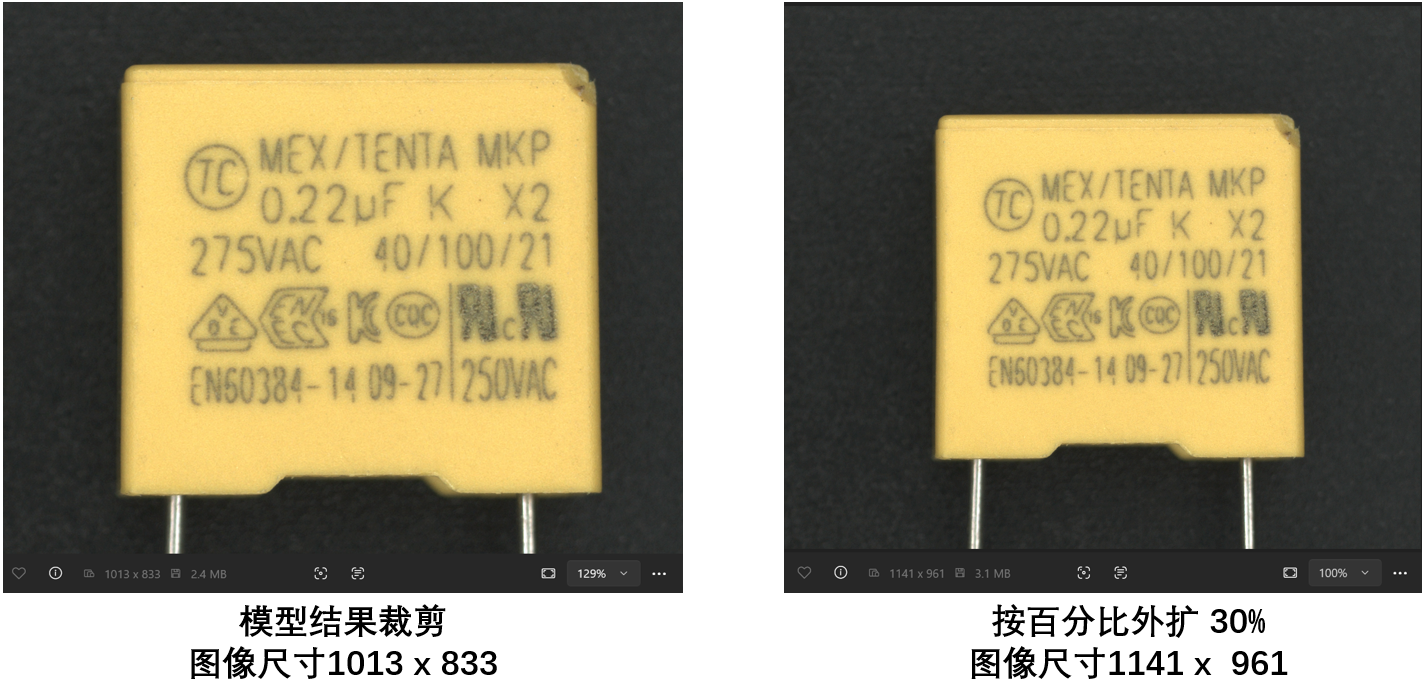

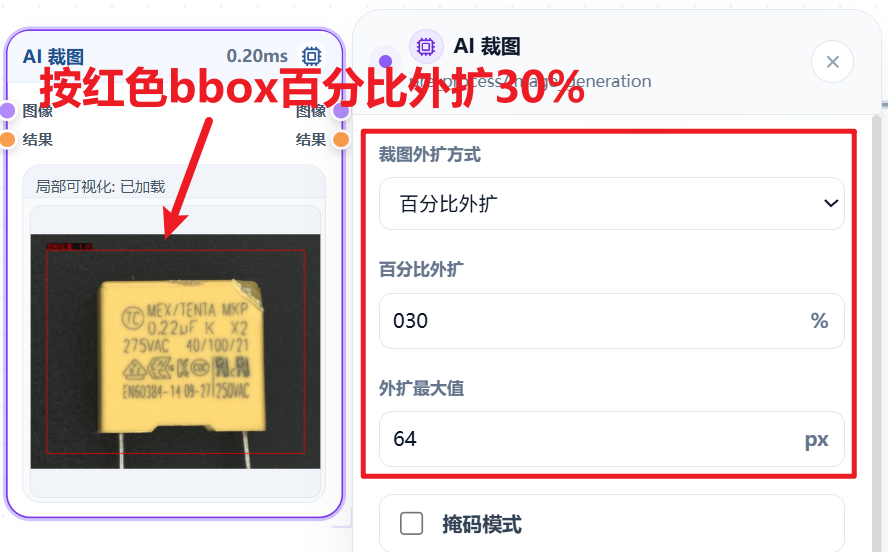

    按百分比外扩示意图：

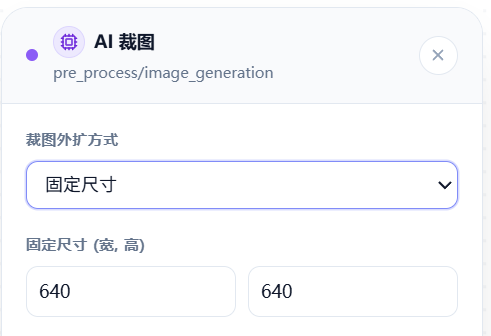

  • 固定尺寸裁图

    以检测结果中心为中心点，外扩或内缩到设定尺寸，若原图尺寸小于设定尺寸，则按原图实际尺寸输出。默认是640 x 640。


  • 案例 (固定尺寸裁图)

    • 固定尺寸宽：1024

    • 固定尺寸高：1024

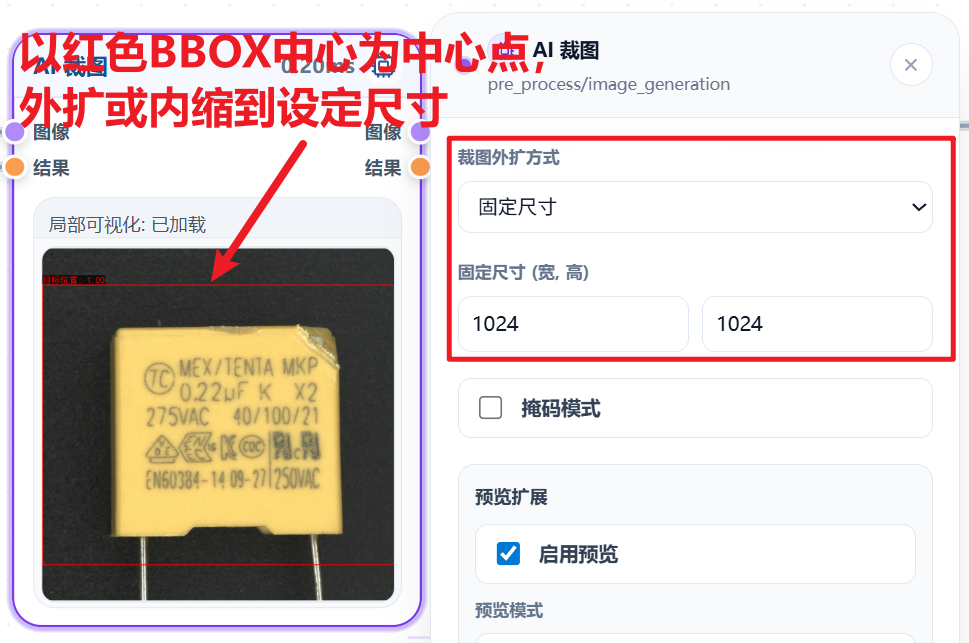

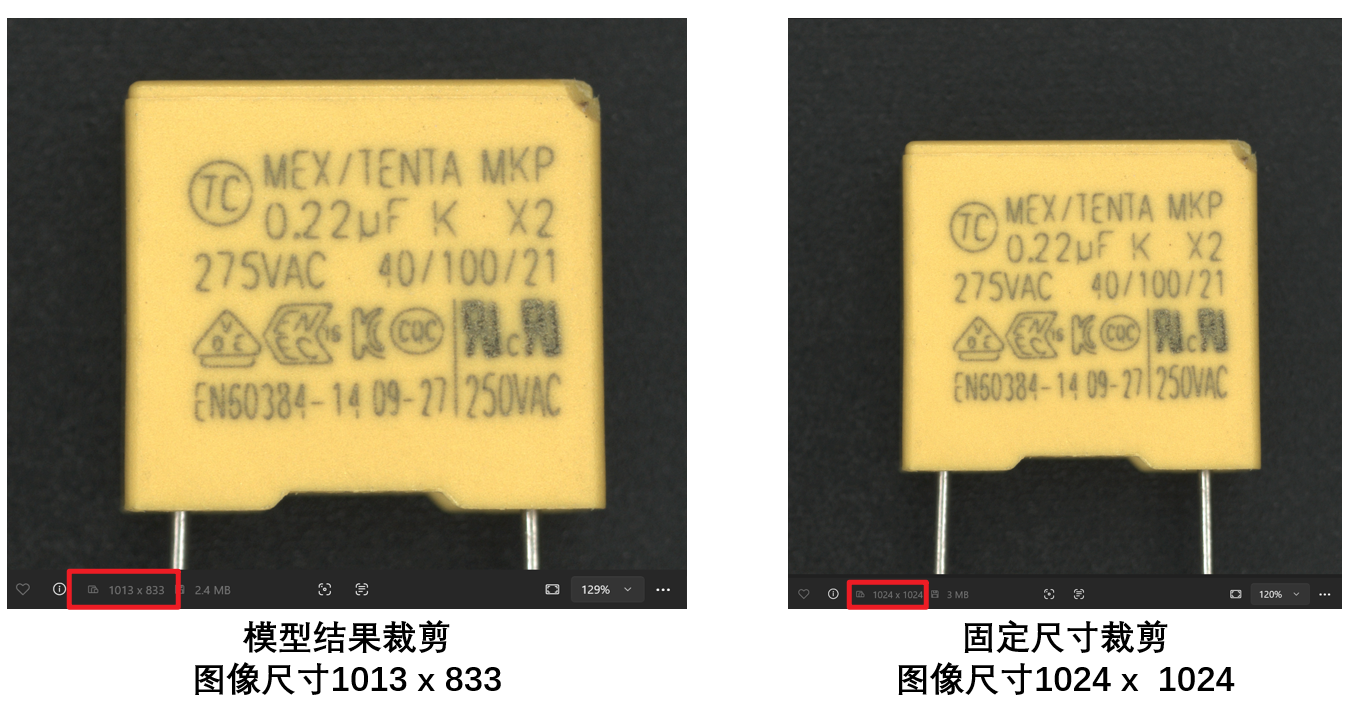

    固定尺寸裁剪意图：


掩码模式​

上一个节点为 实例分割\语义分割 模型时，勾选掩码模式只保留mask形态，对背景补黑。

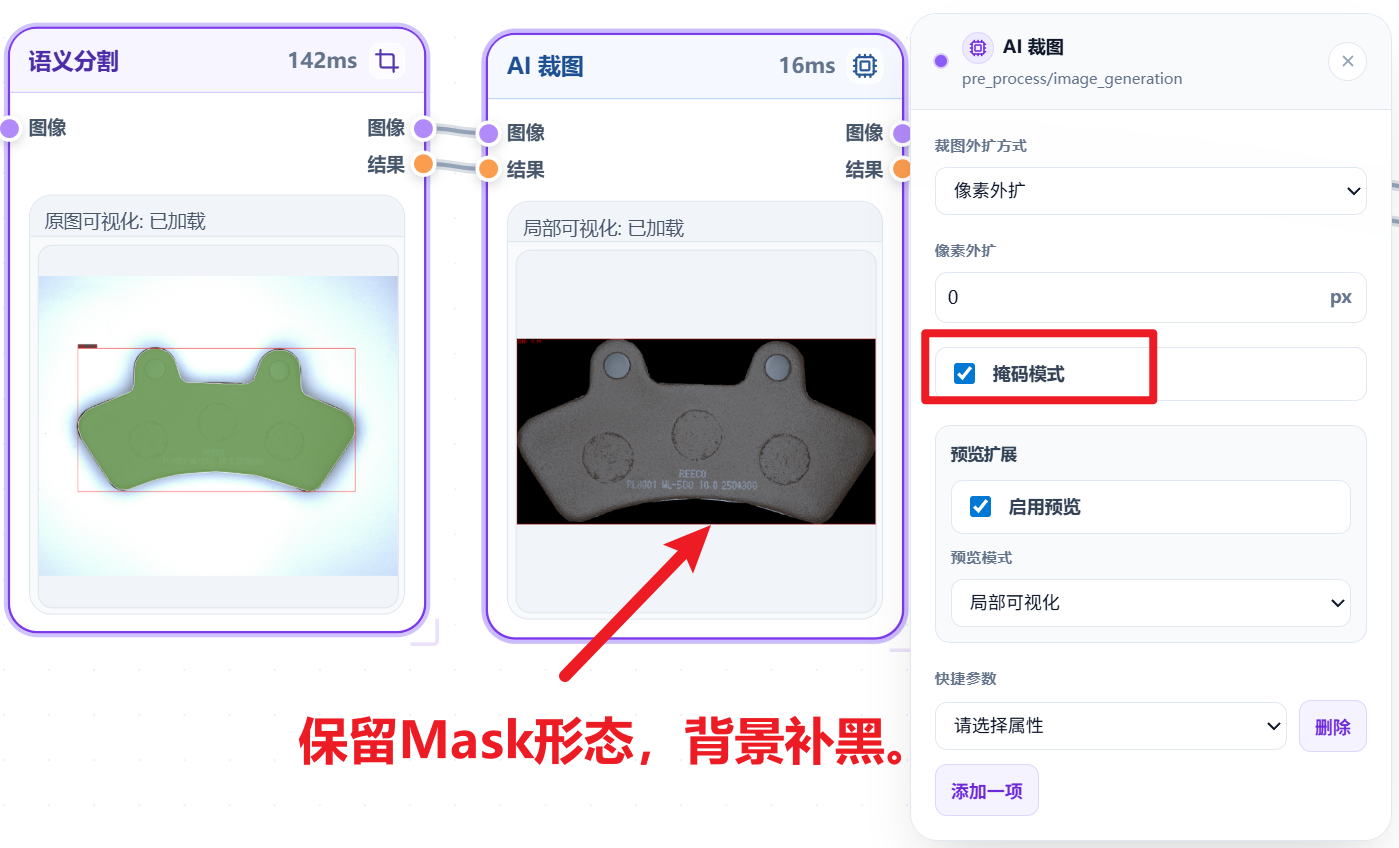

  • 勾选掩码模式

保留Mask部分，对背景补黑。

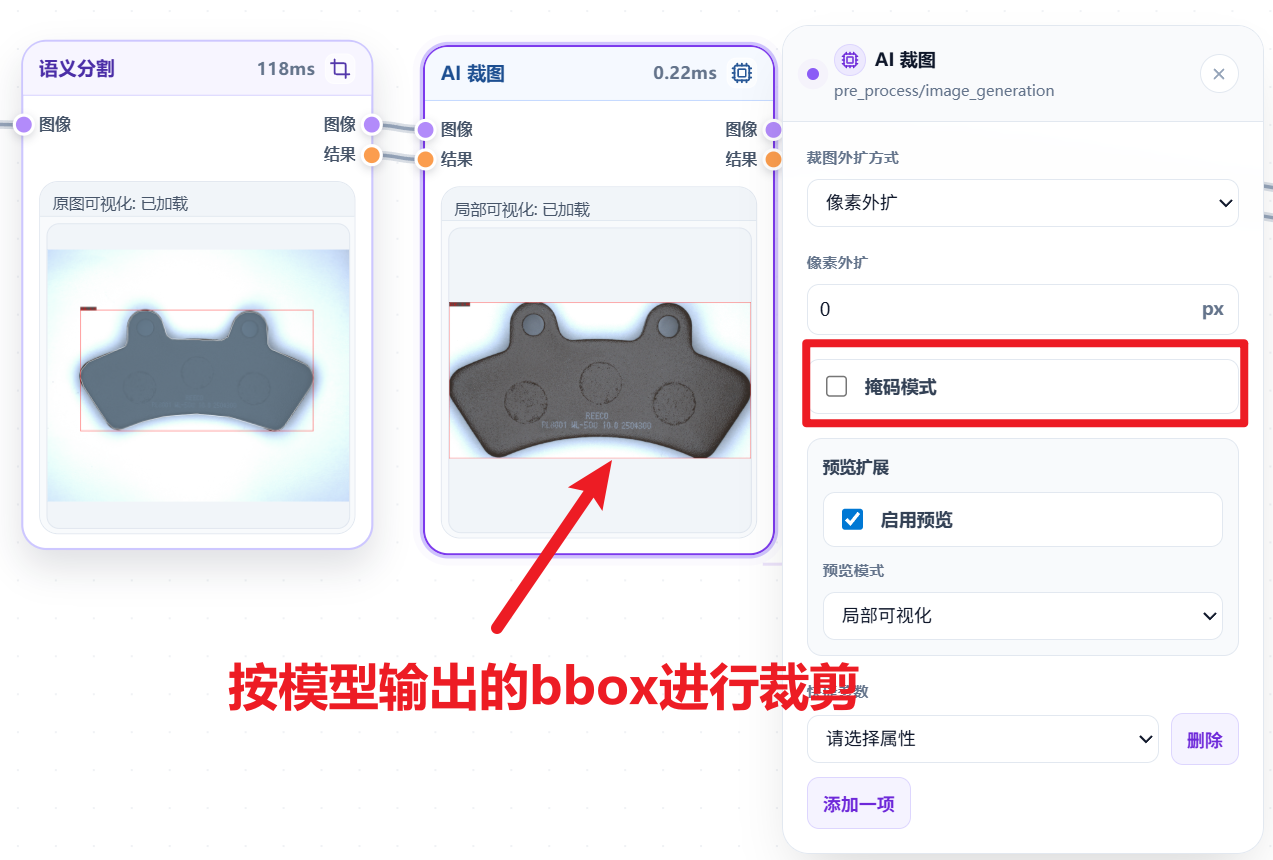

  • 不勾选掩码模式

按模型输出的BBOX进行裁剪，保留Mask和背景部分。


案例​

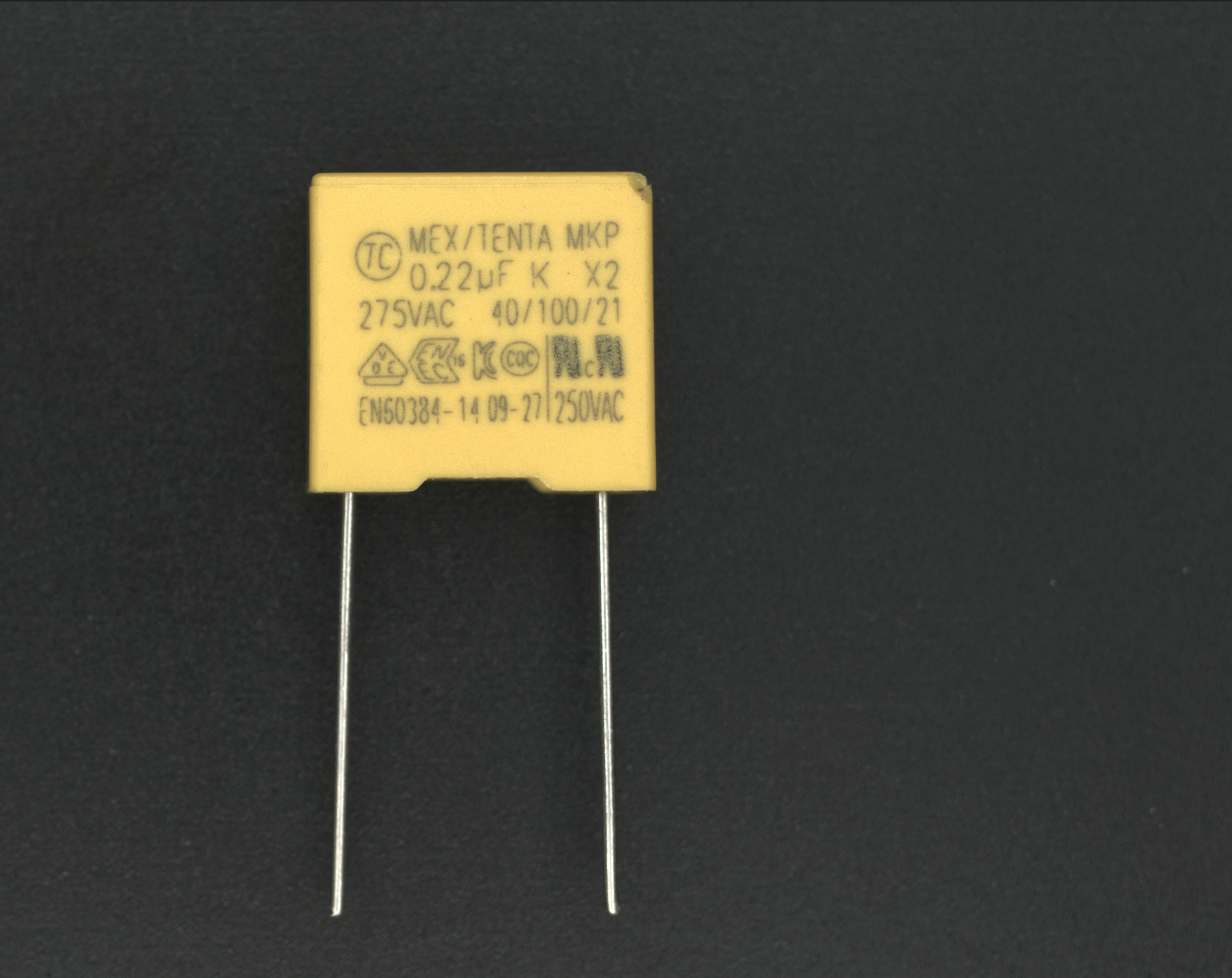

当目标在图像中占比较小且位置不固定时，可通过目标检测定位目标区域并裁剪，将检测的范围从全局缩小到需要检测的区域。这样可以有效降低计算量，减少背景干扰，提升微小缺陷的检出率。如下图产品所示：

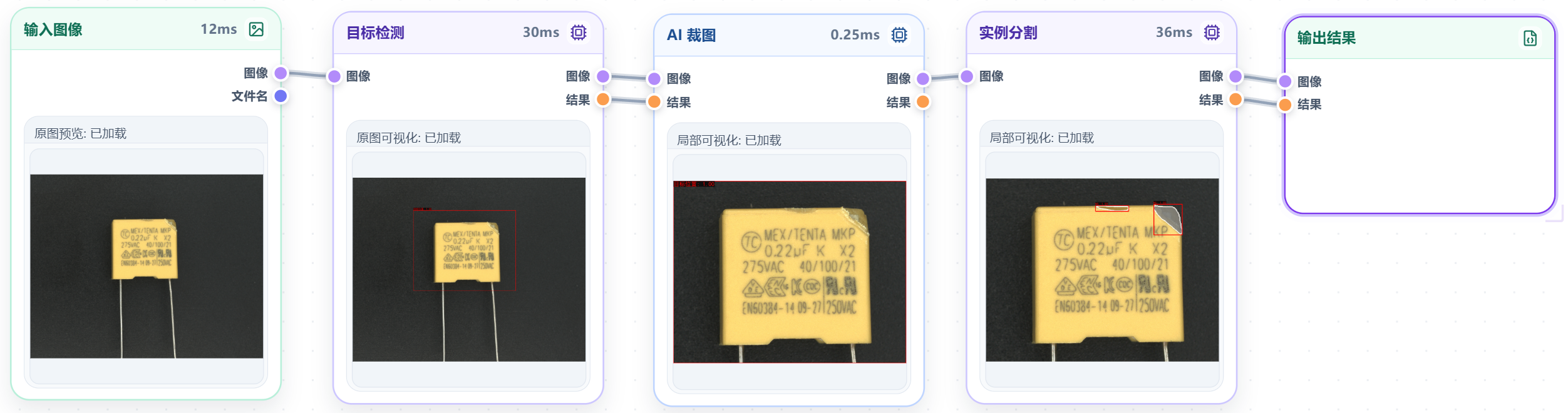

检测流程如下所示：

  • 输入图像+目标检测+AI裁图+实例分割+输出结果。

    • 输入图像：加载原始图像。

    • 目标检测：在原图上快速定位检测区域。

    • AI裁图：根据目标检测的Bbox框，进行裁剪。

    • 实例分割：在小图上进行缺陷检测。

    • 输出结果：获取小图的分割结果，映射回原图坐标。

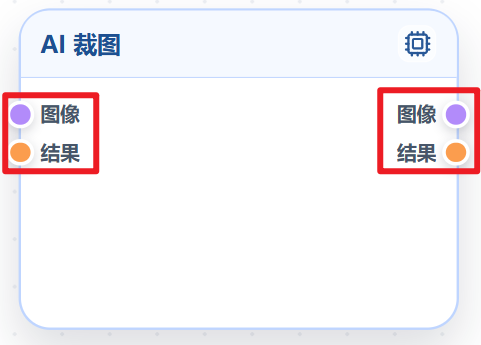

输入输出说明​


输入​

  • 图像：上一个流程节点传入的图像，通常上一个节点接 【AI模型 ➡️ 目标检测\实例分割\语义分割】 或 【后处理 ➡️ 掩码转最小外接矩 】 。

  • 结果：模型检测结果 或 掩码转最小外接矩 计算结果。

输出​

  • 图像：裁剪后的图像，通常下一个节点接【AI模型】。

  • 结果：裁剪区域的坐标信息，用于结果还原。

按比例缩放​


功能​

将传入的图像按比例缩小。当待测目标本身就很大， 不需要很高的分辨率也能识别，可以适当降低图像分辨率，从而提升处理速度、减少内存占用。

参数设置与功能说明​


参数介绍​

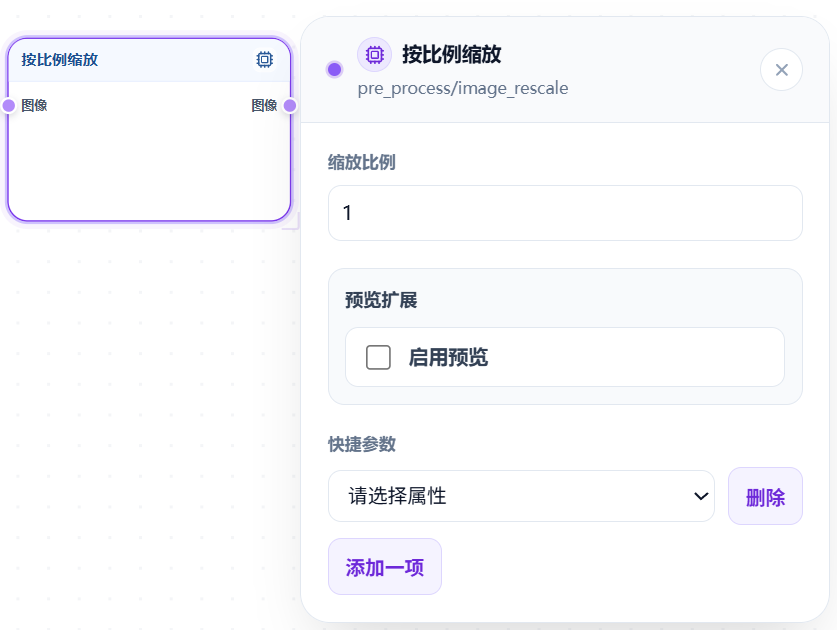

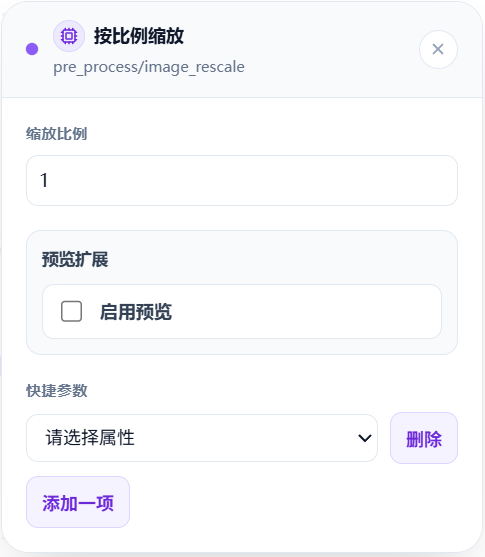

缩放比例（SCALE）：默认1，按除法运算，范围：0.01-10。

  • 缩放比例=5，图像按比例缩小5倍。

    原图尺寸 2448 x 2048 ，缩小5倍 ，缩图尺寸 490 x 410。


  • 缩放比例=0.2，图像按比例放大5倍。

    原图尺寸 2448 x 2048 ，放大5倍 ，缩图尺寸 12240 x10240


案例​

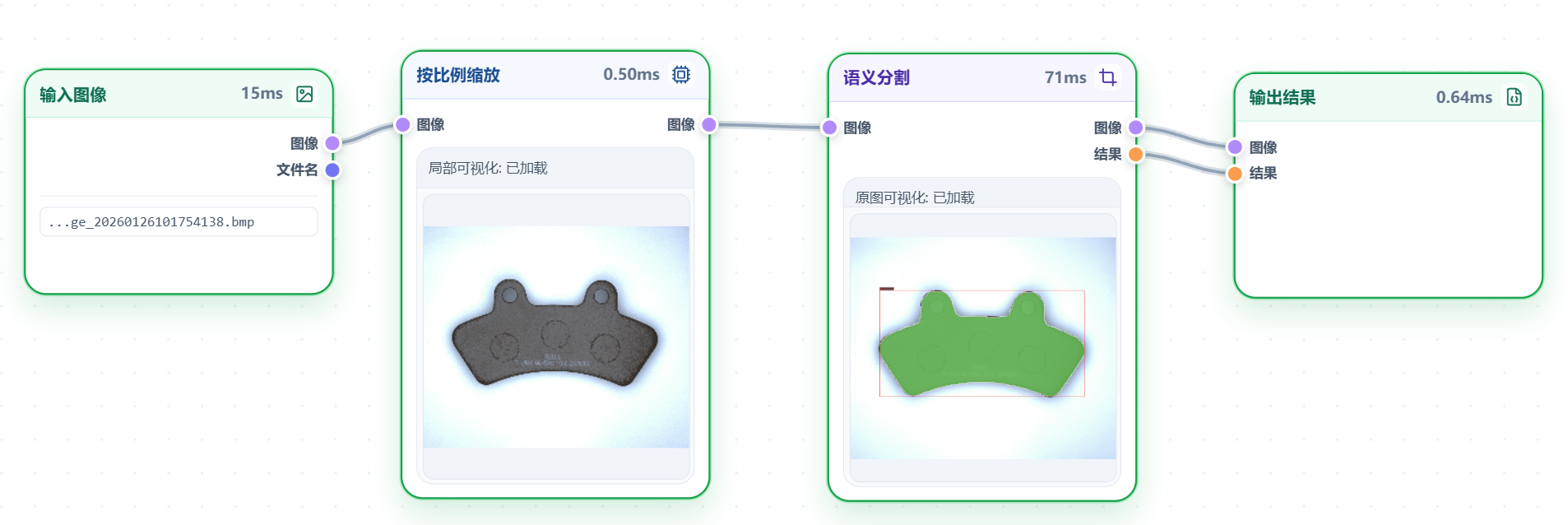

  • 流程图：输入图像+ 按比例缩放 +语义分割+输出结果

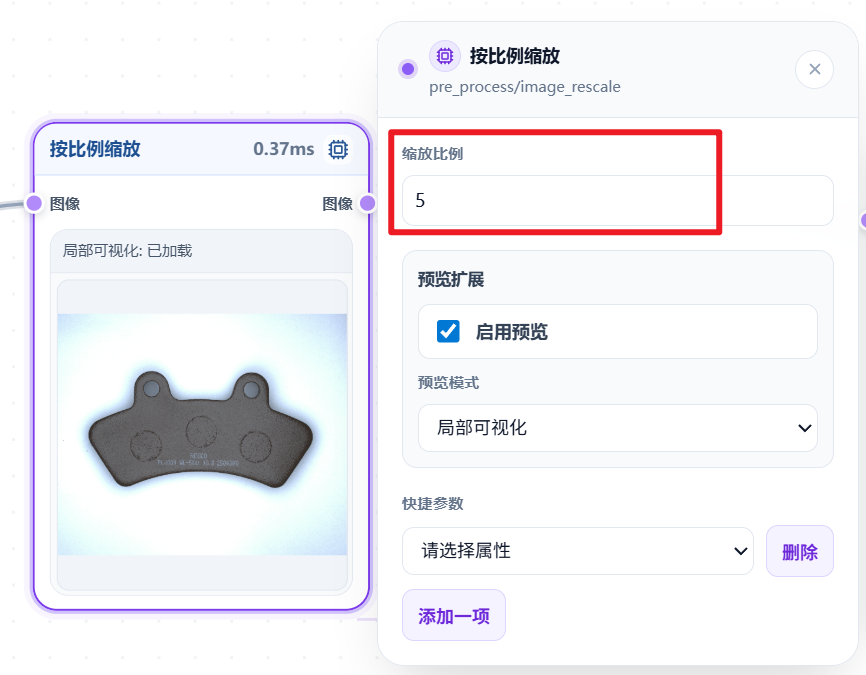

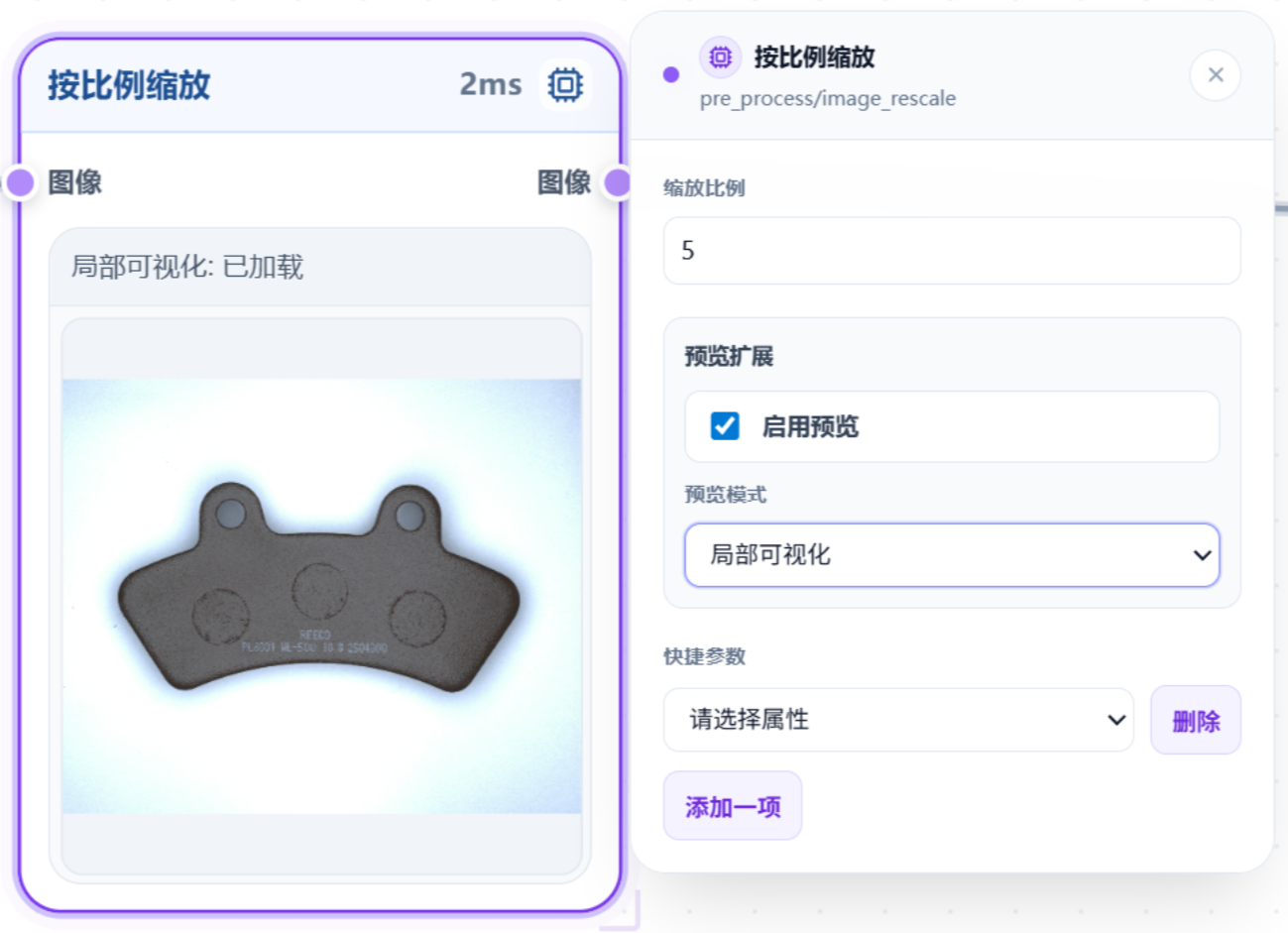

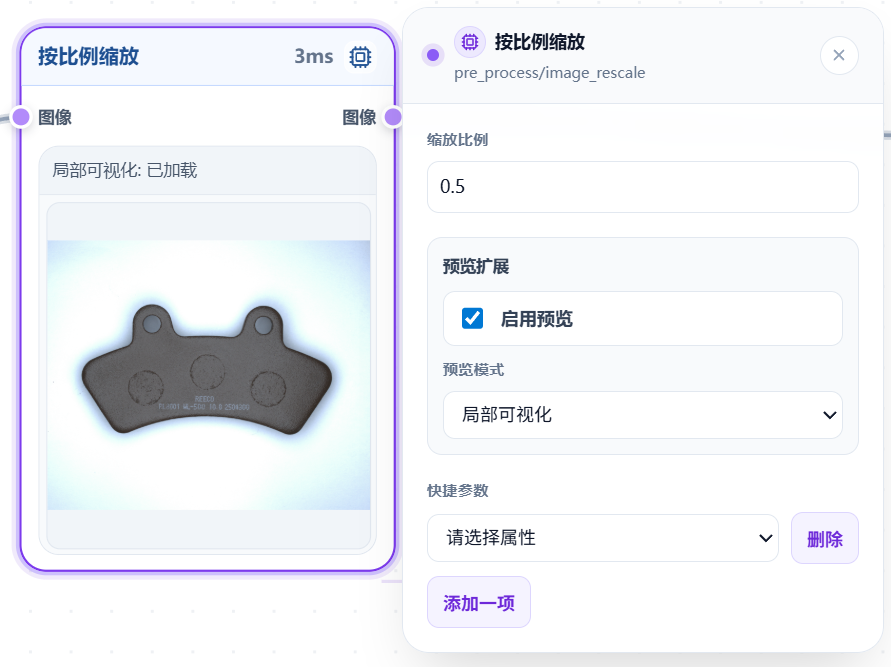

    按比例缩放参数设置5，如下图所示：

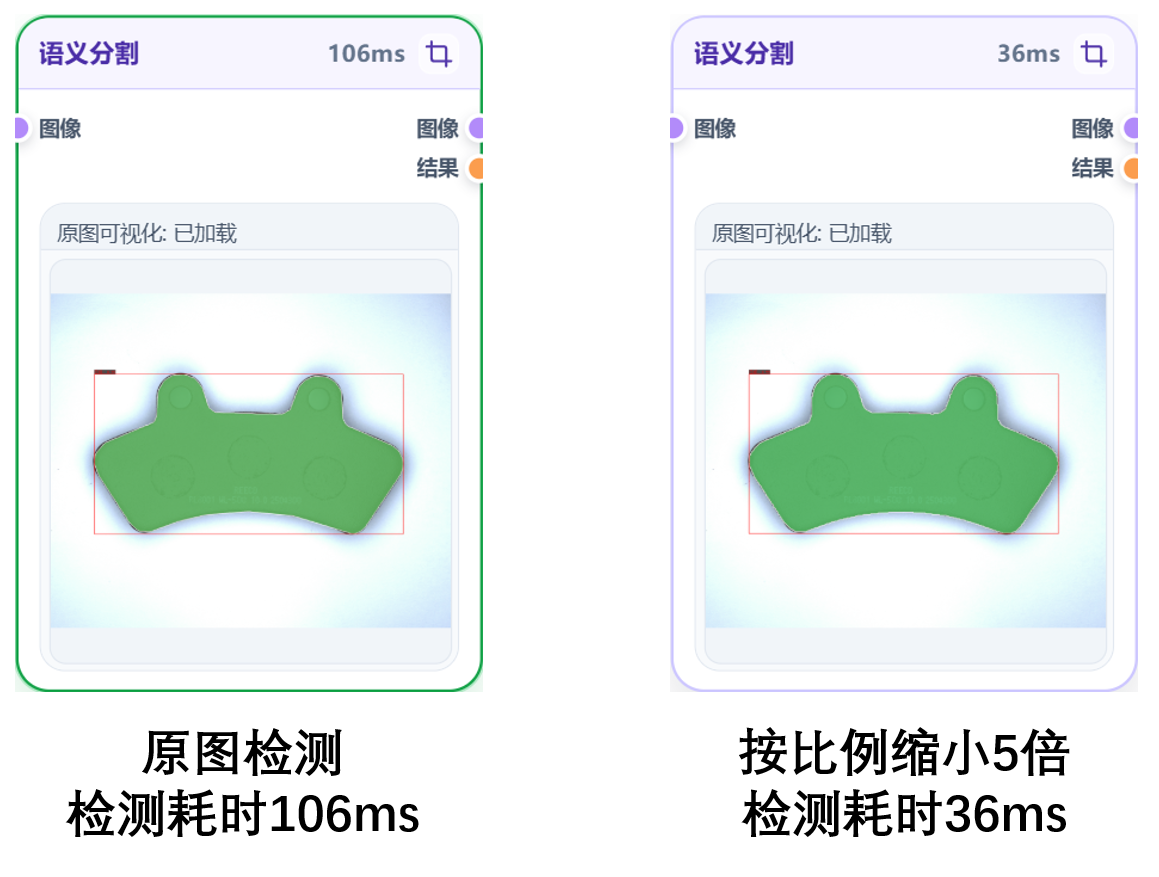

    语义分割检测耗时，如下图所示：

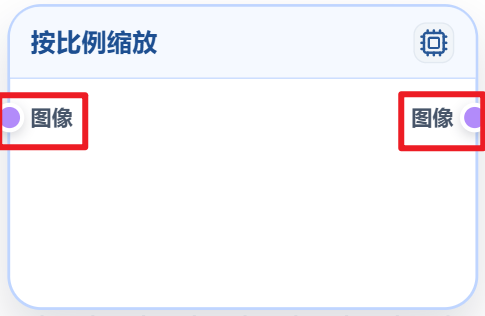

输入输出说明​


输入​

  • 图像：上一个流程节点传入的图像，通常上一个节点接【输入图像】。

输出​

  • 图像：缩放处理后图像，通常下一个节点接【AI模型】。

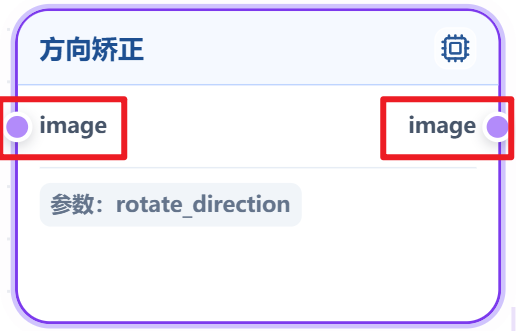

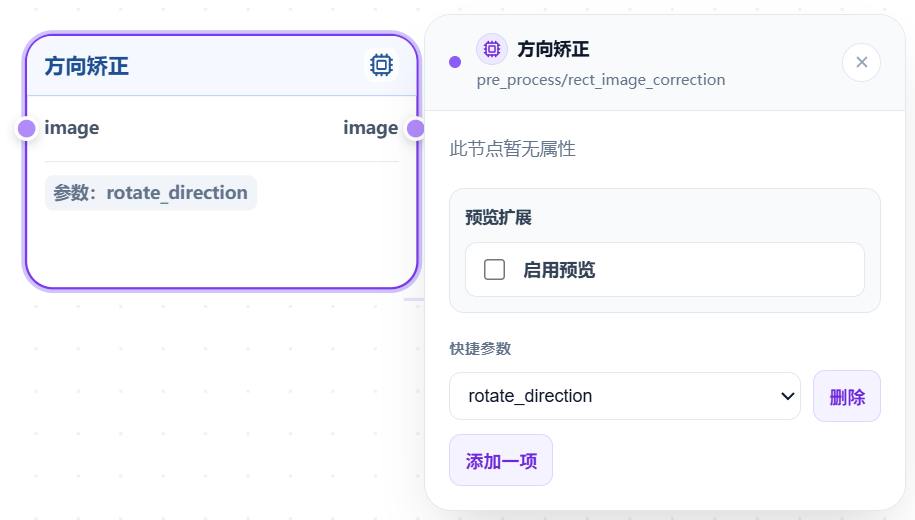

方向矫正​


功能​

将AI裁图模块生成的小图，以长边为正方向（即水平方向）进行方向矫正。

案例​

  • 使用方向矫正模块

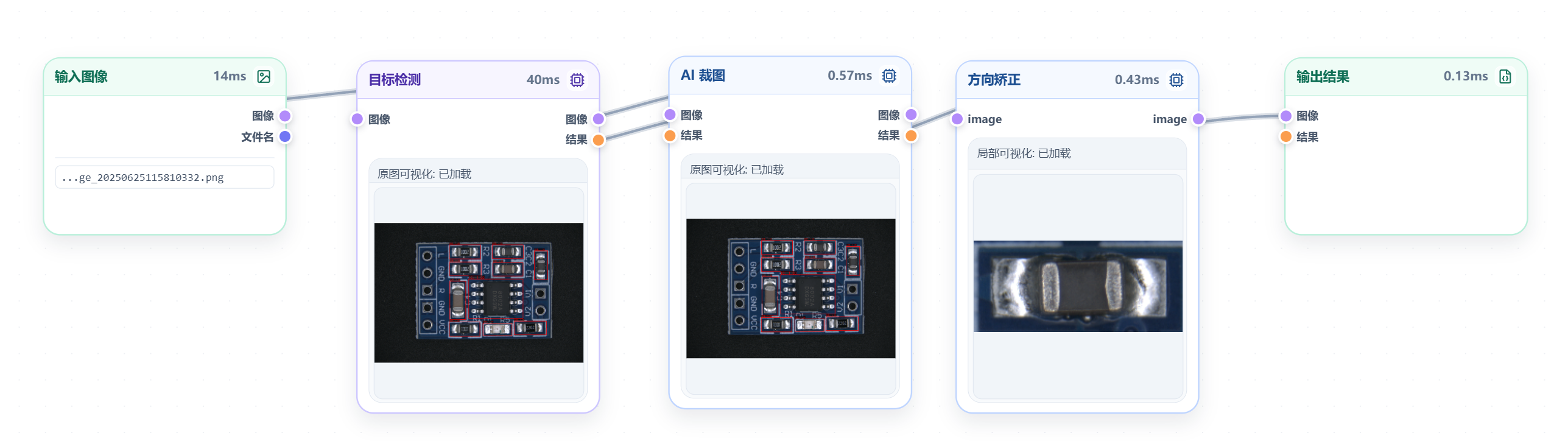

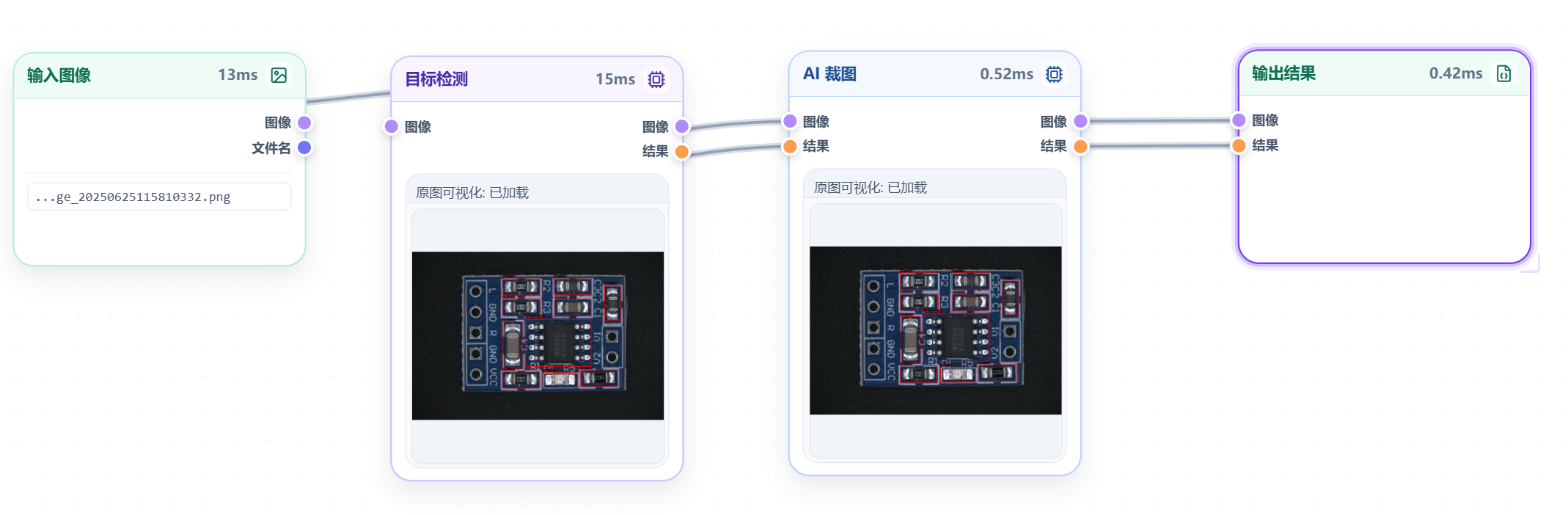

    • 流程图：输入+目标检测+AI裁图+ 方向矫正 +输出结果

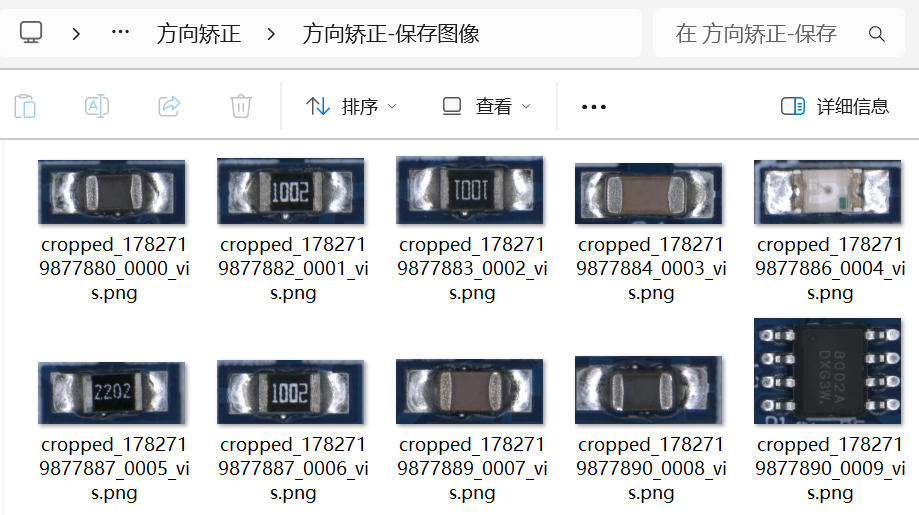

    进行方向矫正后，以图片长边为水平方向。矫正图像如下所示：


  • 不使用方向矫正模块

    • 流程图：输入+目标检测+AI裁图+输出结果

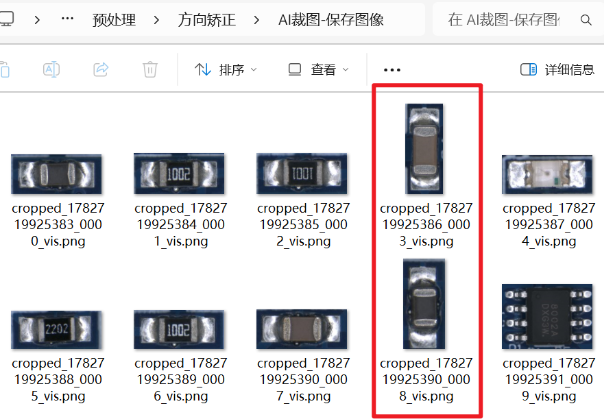

    未经过方向矫正的图像长边方向不统一，有的图像长边水平，有的垂直。未进行方向矫正的图像如下所示:


输入输出说明​


输入​

  • 图像：AI裁图后的小图，通常上一个节点接【预处理 \ AI裁图】。

输出​

  • 图像：以长边为正方向矫正的小图。

AI方向矫正​


功能​

基于分类模型的识别结果，对图像进行自动旋转矫正，将90°、180°及270°朝向的图像统一矫正至0°。

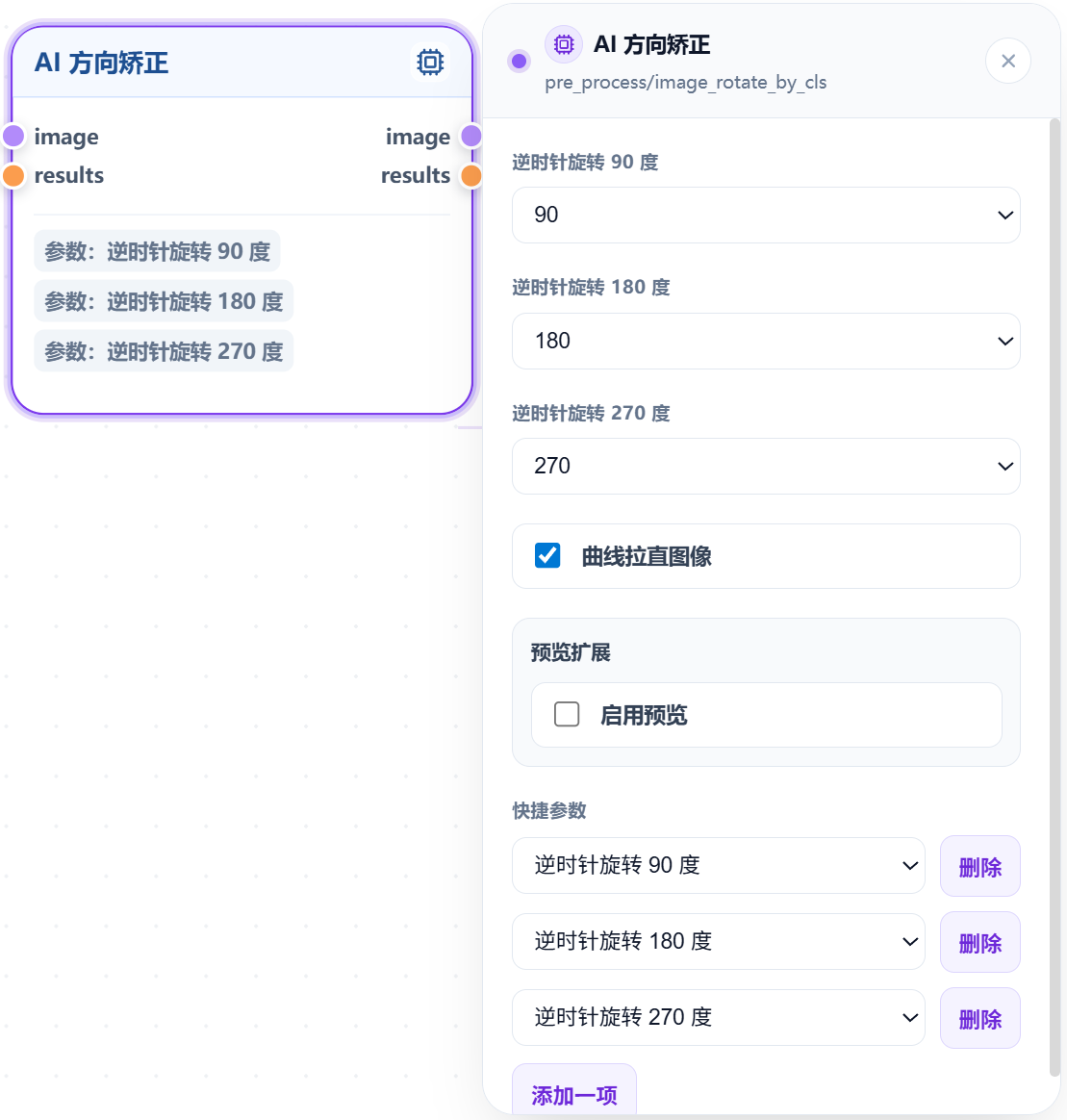

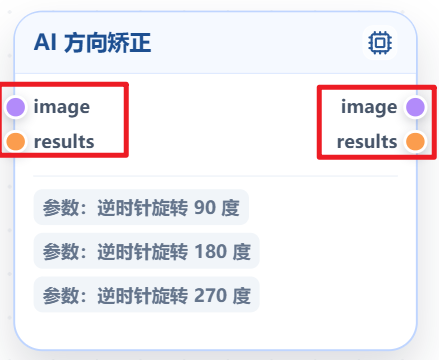

参数设置与功能说明​


参数介绍​

参数当前值说明
逆时针旋转 90 度90当模型识别为 90° 时，执行逆时针转 90° 回正
逆时针旋转 180 度180当模型识别为 180° 时，执行逆时针转 180° 回正
逆时针旋转 270 度270当模型识别为 270° 时，执行逆时针转 270° 回正
曲线拉直图像✅ 勾选获取曲线拉直后的图像做方向判定

案例​

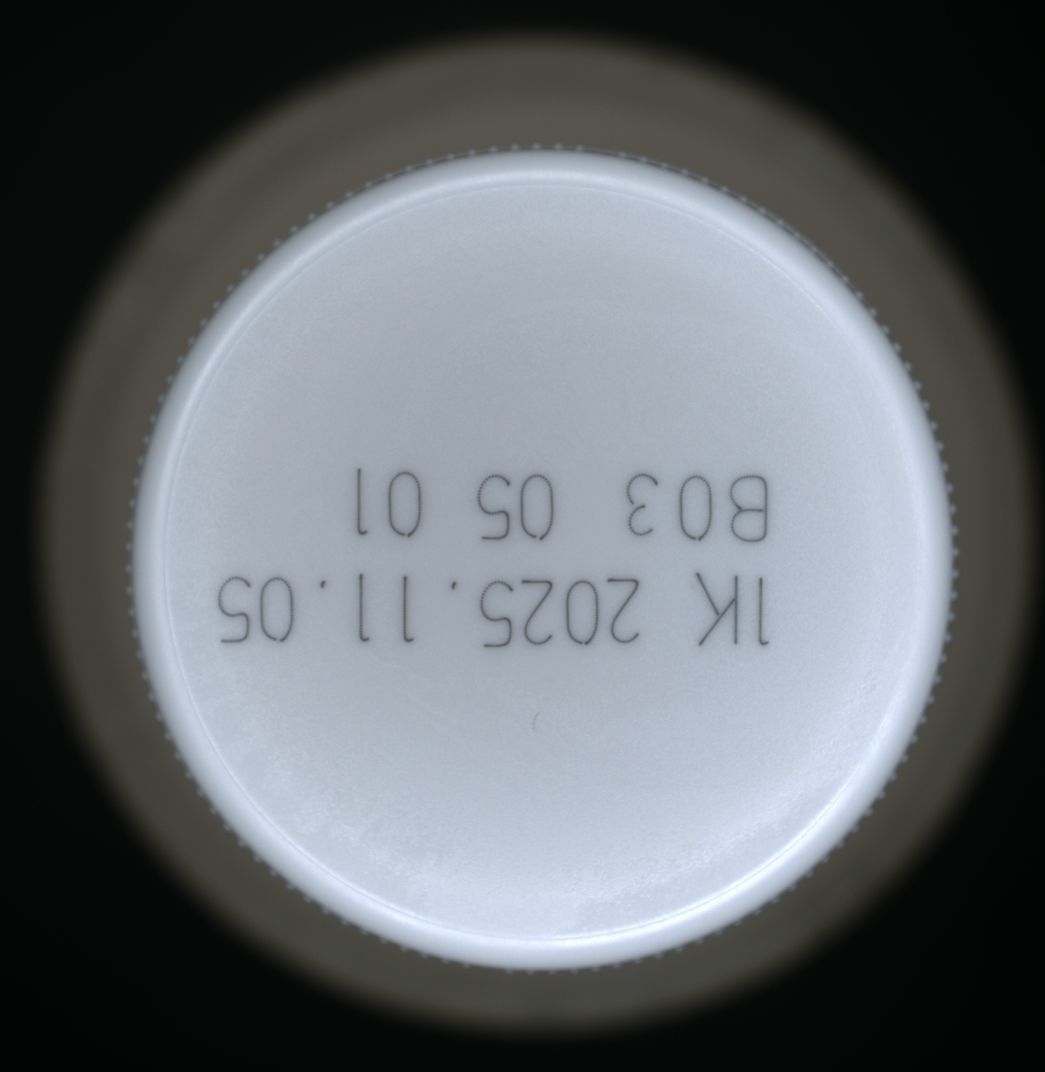

有一个产品需要检测上面的生产日期，但是产品的方向不固定，导致文本可能会360°转动，但OCR模型只能识别正方向的文本。这时候就需要通过AI方向矫正将文本转正，再做文本识别。产品图片如下图所示：

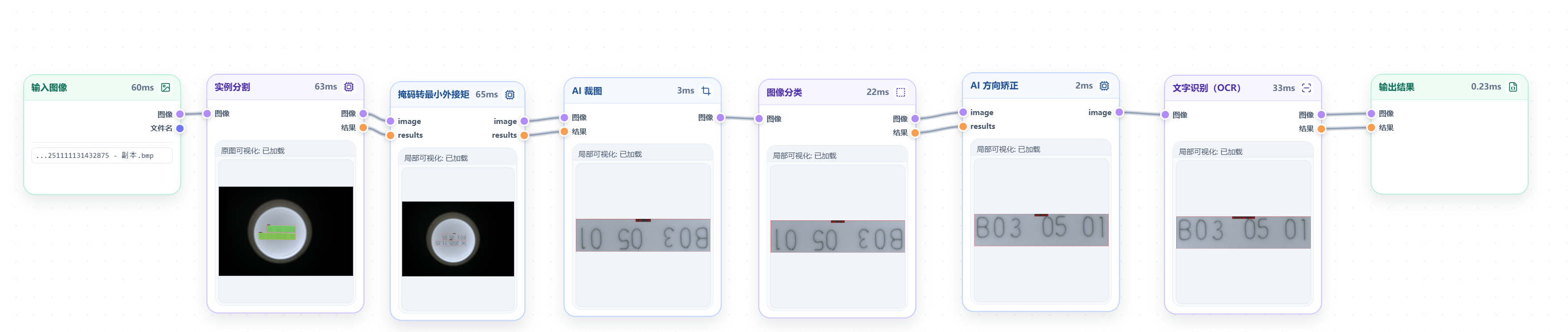

流程图如下所示：

  • 输入图像+实例分割+掩码转最小外接矩+AI裁图+图像分类+ AI方向矫正 +文本识别(OCR)+输结果。

    • 输入图像：接收原始输入图像。

    • 实例分割：检测图像中的文本区域，生成精确的mask。

    • 掩码转最小外接矩：将实例分割得到的不规则掩码轮廓转换为最小外接矩形。

    • AI裁图：根据最小外接矩的坐标，从原图中裁剪出文本区域。

    • 图像分类：判断裁剪图属于那个方向，如0、90、180、 270。

    • AI方向矫正：将90°、180°及270°朝向的图像统一归正至0°。

    • 文本识别 (OCR):对矫正后的图像进行文字识别，提取文本内容。

    • 输出结果：汇总所有节点的处理结果，输出结果

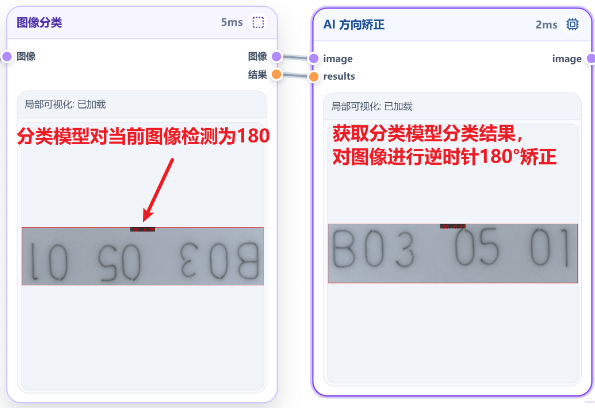

    AI方向矫正示意图：

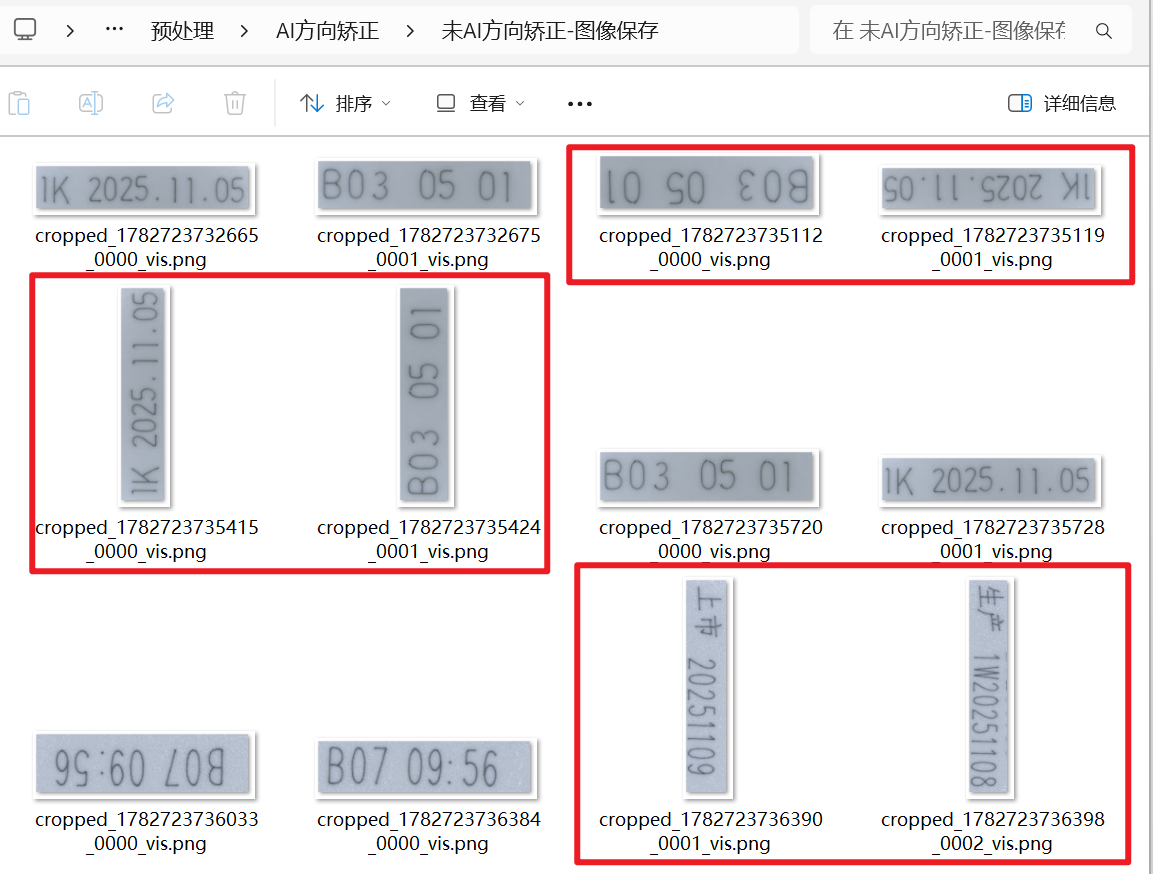

    未进行AI方向矫正，文本有0°、90°、180°及270°四种旋转方向，OCR识别时可能因方向错乱导致误检。如下图所示：

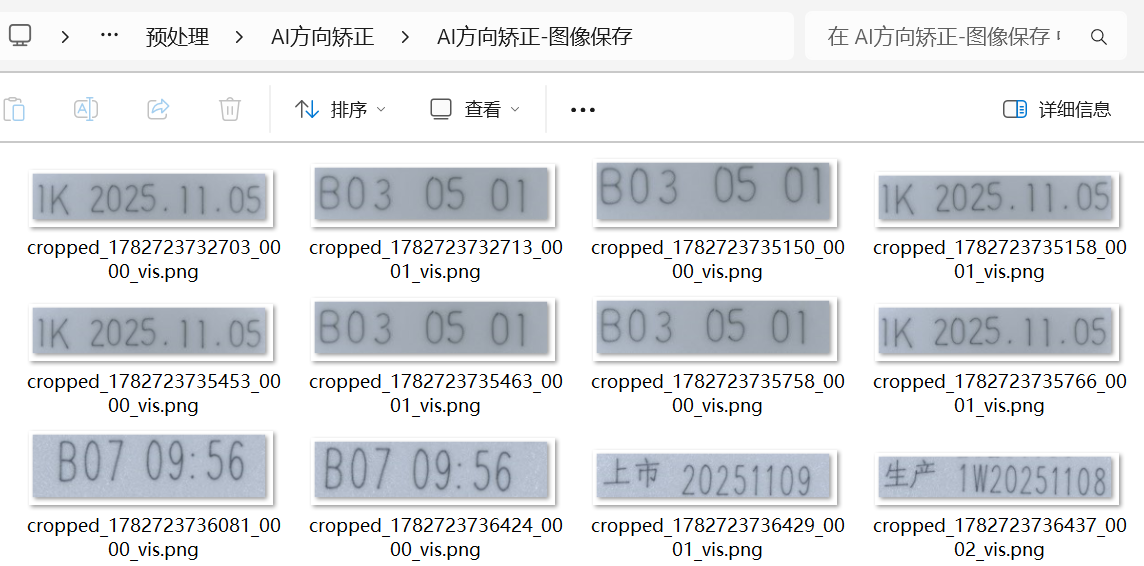

    使用AI方向矫正后，对文本转正处理，将0°、90°、180°、270°四种方向的文本统一校正为正向，从而提升OCR识别准确率。 如下图所示：


输入输出说明​


输入​

  • 图像：上一个节点传输的图像，图像角度为0°、90°、180°、270°。通常上一个节点接【AI模型➡️图像分类】

  • 结果：图像分类的结果

输出​

  • 图像：矫正后的图像，通常下一个节点接【AI模型】。

曲线拉直​


功能​

将弯曲的文本行展开为平直图像。目的是为了把"弯曲难认"的文字，变成"平直好认"的文字，从而提高OCR模型检测的准确率。

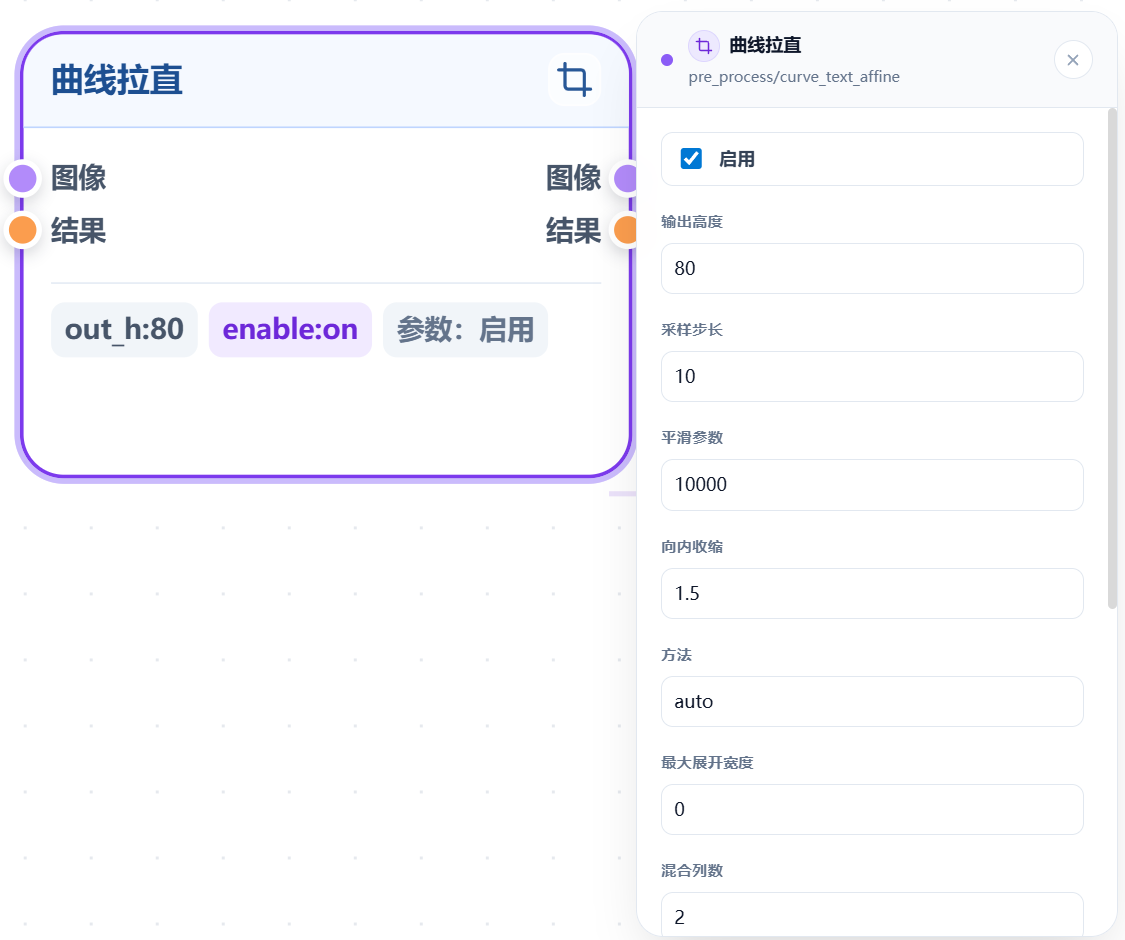

参数设置与功能说明​

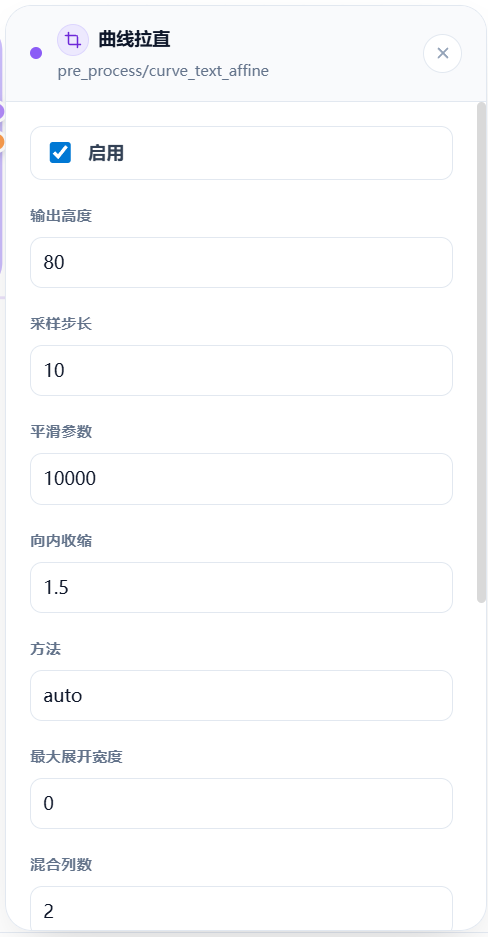

参数设置​

参数默认值说明
启用✅ 勾选是否启用该节点处理
输出高度80拉直后图像的统一高度，控制输出图像的垂直分辨率
采样步长10沿曲线采样的间隔步长。值越小采样越密集，精度越高但计算量越大
平滑参数10000曲线平滑程度控制，数值越大曲线越平滑（用于拟合弯曲路径）
向内收缩2对检测区域向内收缩的像素数，用于去除边缘噪声或边框
方法auto拉直算法选择：auto（自动选择）、affine（仿射变换）、perspective（透视变换）
最大展开宽度0限制拉直后图像的最大宽度，0 表示不限制（按实际比例展开）
混合列数2多列文本混合处理时的列数，用于处理多栏排版的弯曲文本
边界模式reflect101图像边缘填充方式

案例​

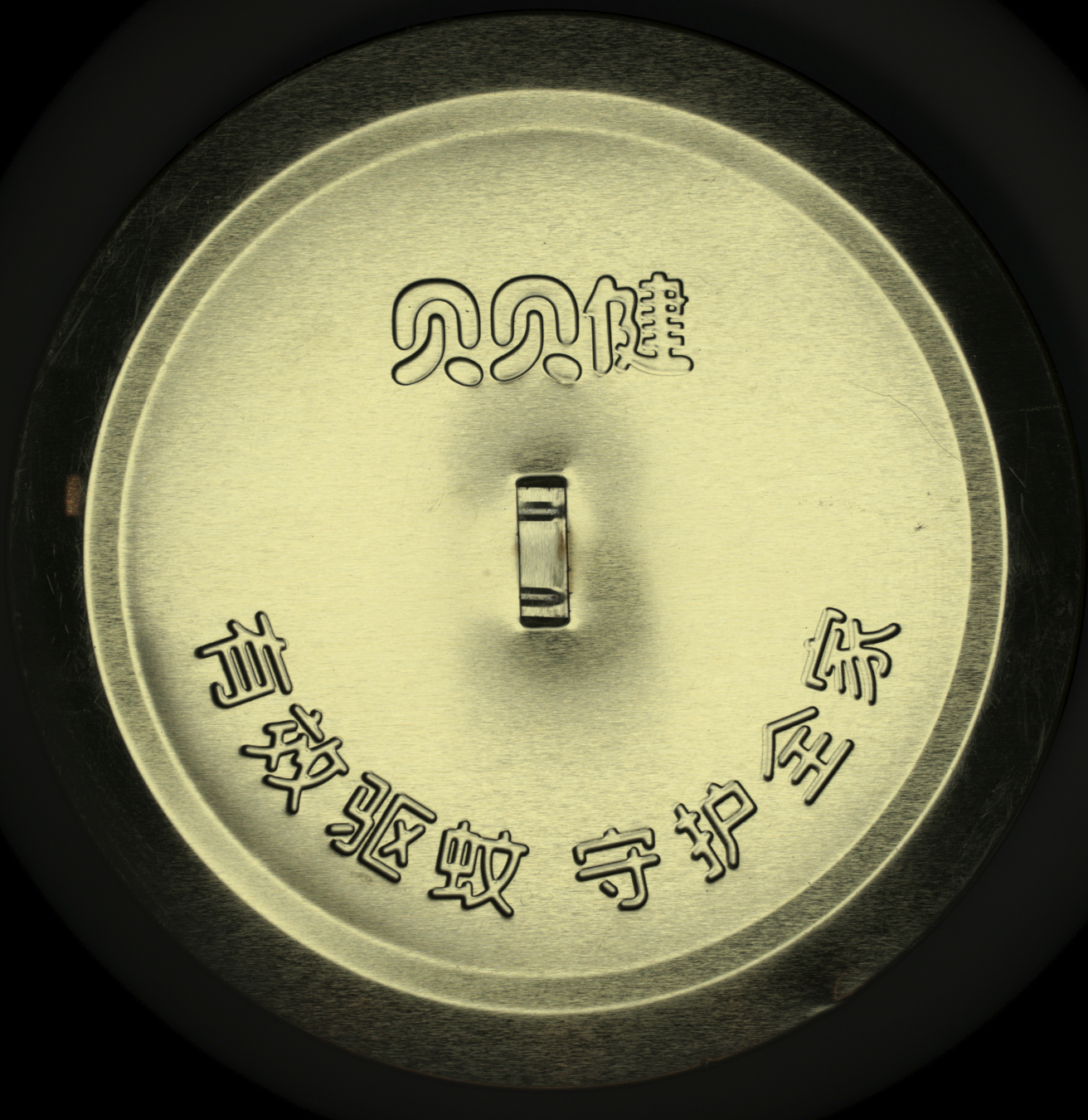

现在有一个产品需要检测上面的文本，但是这个产品的文本比较特殊，是弯曲状的。产品图片如下图所示：

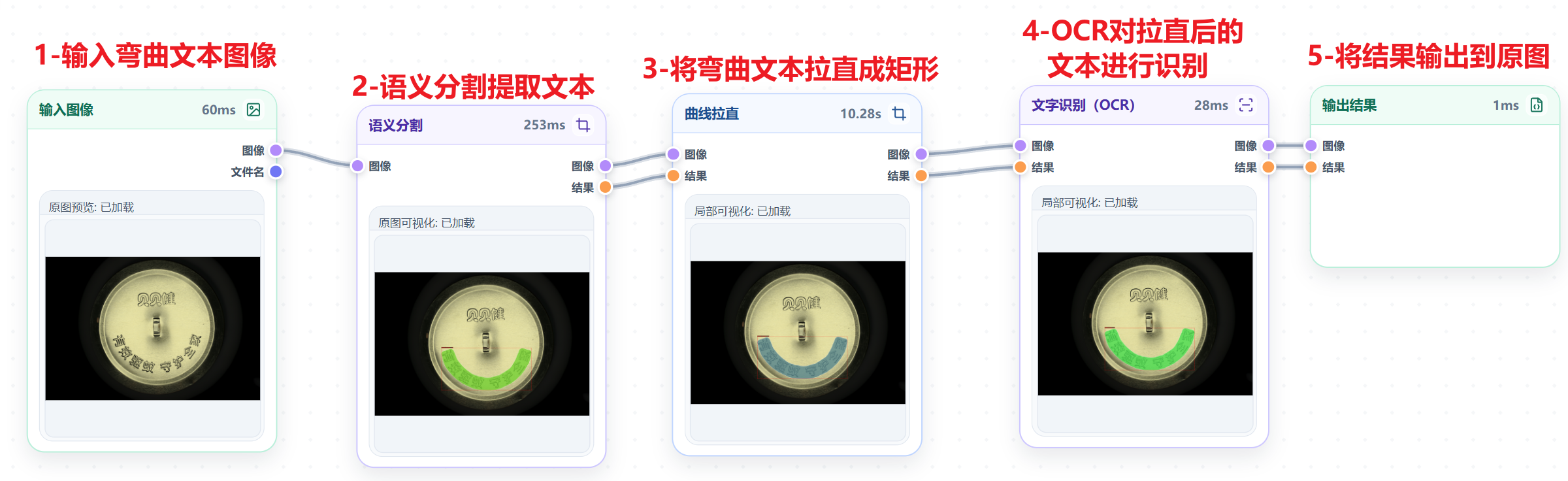

搭建以下流程实现弯曲文本检测：

  • 输入图像+语义分割/实例分割+ 曲线拉直 +文字识别(OCR)+输出结果

    • 输入图像：输入待测图像。

    • 语义分割/实例分割：提取弯曲文本的mask。

    • 曲线拉直：将弯曲的文本区域映射成矩形。

    • 文字识别（OCR）：对拉直后的水平文本进行识别。

    • 输出结果：将OCR结果输出到原图。

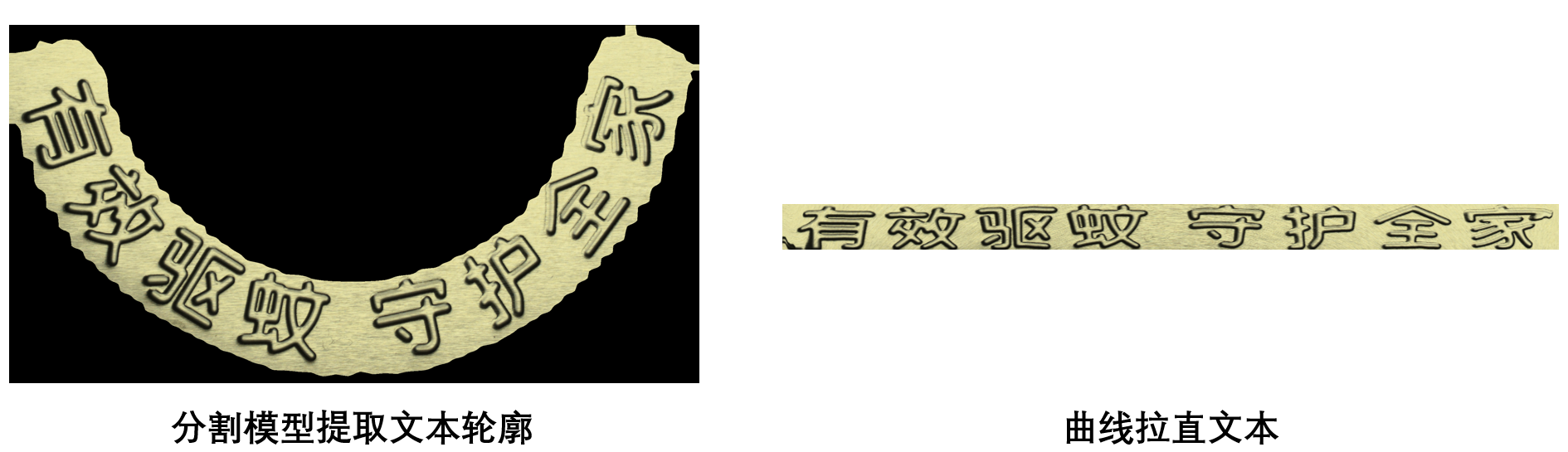

    曲线拉直示意图：

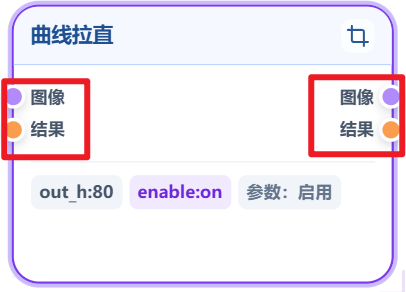

输入输出说明​


输入​

  • 图像：输入待处理的弯曲图像/文本图像，通常上一个节点接【AI模型 ➡️ 实例分割\语义分割】。

  • 结果：模型检测到的区域信息.

输出​

  • 图像：拉直后的图像，通常下一个节点接【AI模型 ➡️ 图像分类\OCR】。

  • 结果：拉直变换后的坐标/区域信息

镜像翻转​


功能​

将传入的图像镜像翻转。相机方向安装原因或产品上料姿态特殊导致图像方向颠倒，需要先矫正图像再进行检测。

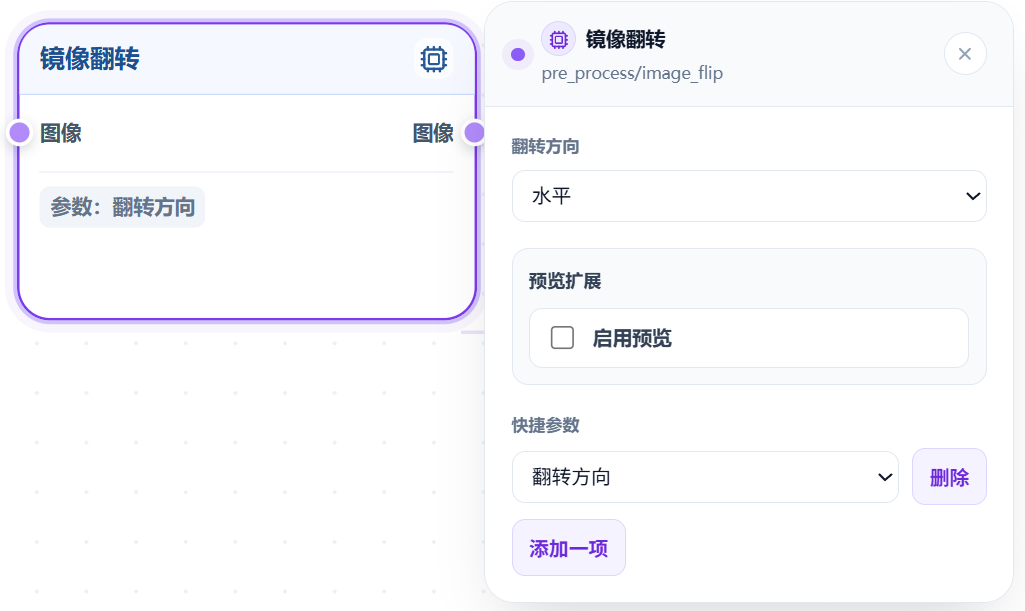

参数设置与功能说明​

选项效果
水平左右镜像（像照镜子）
竖直上下颠倒（像倒影）

案例​

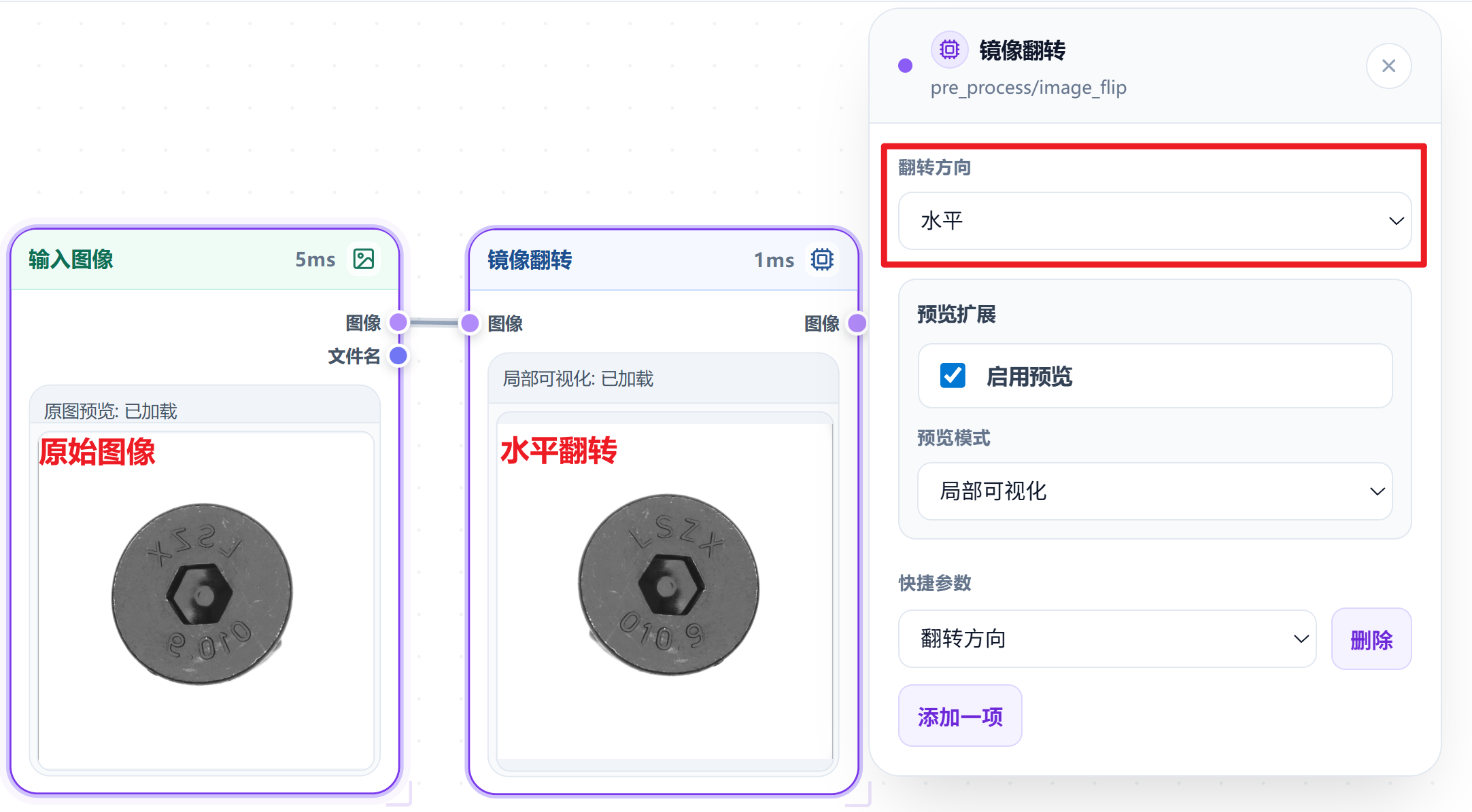

  • 水平翻转

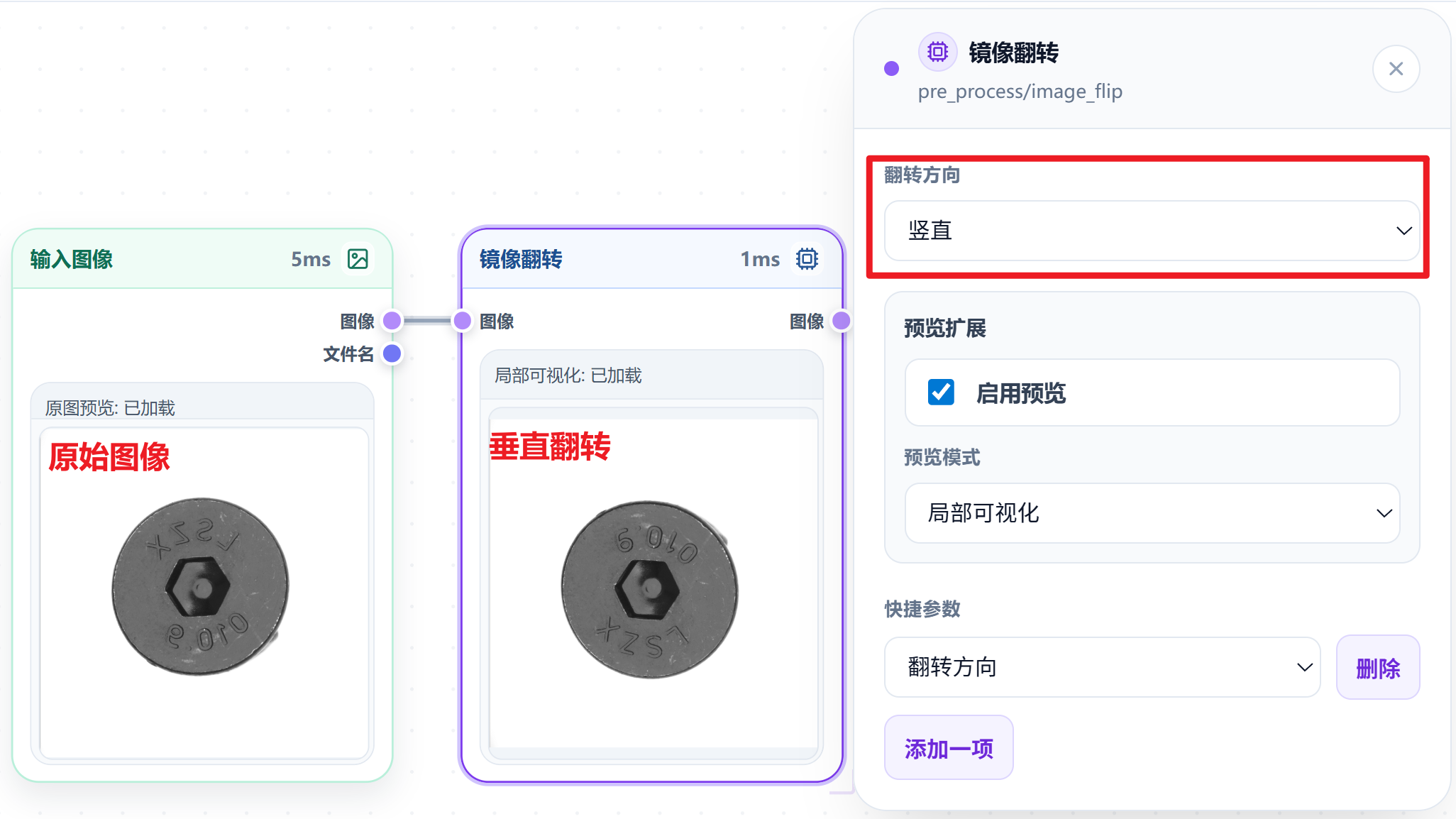

  • 垂直翻转

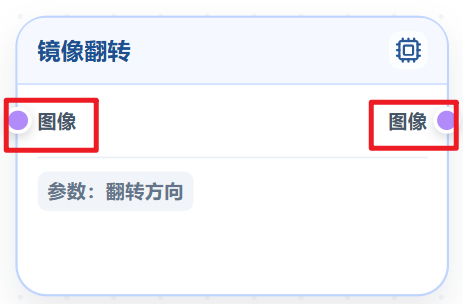

输入输出说明​


输入​

  • 图像：上一个流程节点传入的图像，通常上一个节点接【输入图像】。

输出​

  • 图像：翻转后的图像，通常下一个节点接【AI模型】。
