C++ Qt 测试程序例程

本页介绍 OpenIVS 中 dlcv_infer_cpp_qt_demo 的启动步骤，以及模型加载、图像推理和结果读取代码。

获取代码

国内：https://gitee.com/dl-cv/OpenIVS
国外：https://github.com/dl-cv/OpenIVS

git clone https://github.com/dl-cv/OpenIVS.git

也可以在代码托管页面下载 ZIP 并解压。

Qt 例程源码位于 dlcv_infer_cpp_qt_demo，C++ 接口源码位于 dlcv_infer_cpp。

配置开发环境

安装依赖

使用 Windows x64，先安装高性能 SDK 套件，再准备以下开发组件：

软件	版本与组件	官方下载
Visual Studio	Visual Studio 2022，安装“使用 C++ 的桌面开发”、MSVC v143 和 Windows SDK	Visual Studio 2022 Community 安装器
Qt	Qt 6.10.2，选择 MSVC 2022 64-bit 组件	Qt 官方在线安装器
OpenCV	OpenCV 4.10.0 Windows x64	OpenCV 官网 · 4.10.0 Windows 下载

Qt 安装目录使用 C:\Qt；OpenCV 解压后，将 opencv 文件夹放到 C:\opencv。

设置环境变量

在 Windows 搜索“编辑系统环境变量”，打开后单击“环境变量”。
在“用户变量”区域新建以下两个变量；已有同名变量时编辑其值：

变量名	变量值
`Qt6_DIR`	`C:\Qt\6.10.2\msvc2022_64\lib\cmake`
`OpenCV_DIR`	`C:\opencv\build\x64\vc16\lib`

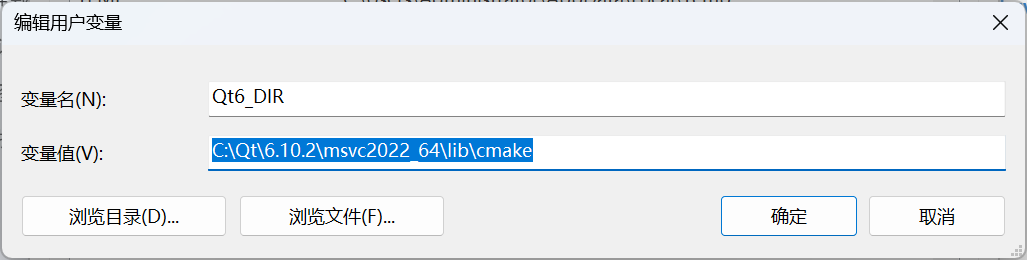

设置 Qt6_DIR 用户环境变量

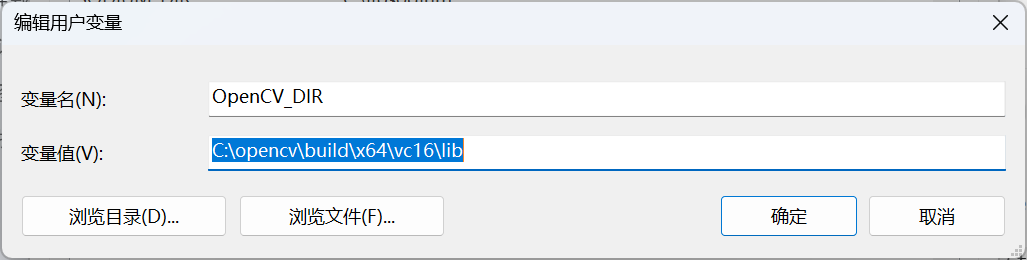

设置 OpenCV_DIR 用户环境变量

单击“确定”保存各窗口。关闭已打开的 Visual Studio，再重新启动，使新进程读取环境变量。

完成安装与环境变量设置后，无需手工修改项目的头文件目录和库目录。

启动工程

打开 OpenIVS.sln，在顶部工具栏选择 Release 和 x64。
在右侧“解决方案资源管理器”中找到 dlcv_infer_cpp_qt_demo，右键该项目，选择“设为启动项目”。
确认顶部启动项目名称为 dlcv_infer_cpp_qt_demo，按 F5 编译并运行。

特别注意：使用 Release 编译

C++ 程序使用 Release 编译，以获得最佳推理性能。Debug 编译的程序在多线程推理测速时会明显偏慢，这是正常现象。

在右侧找到红框标出的项目：

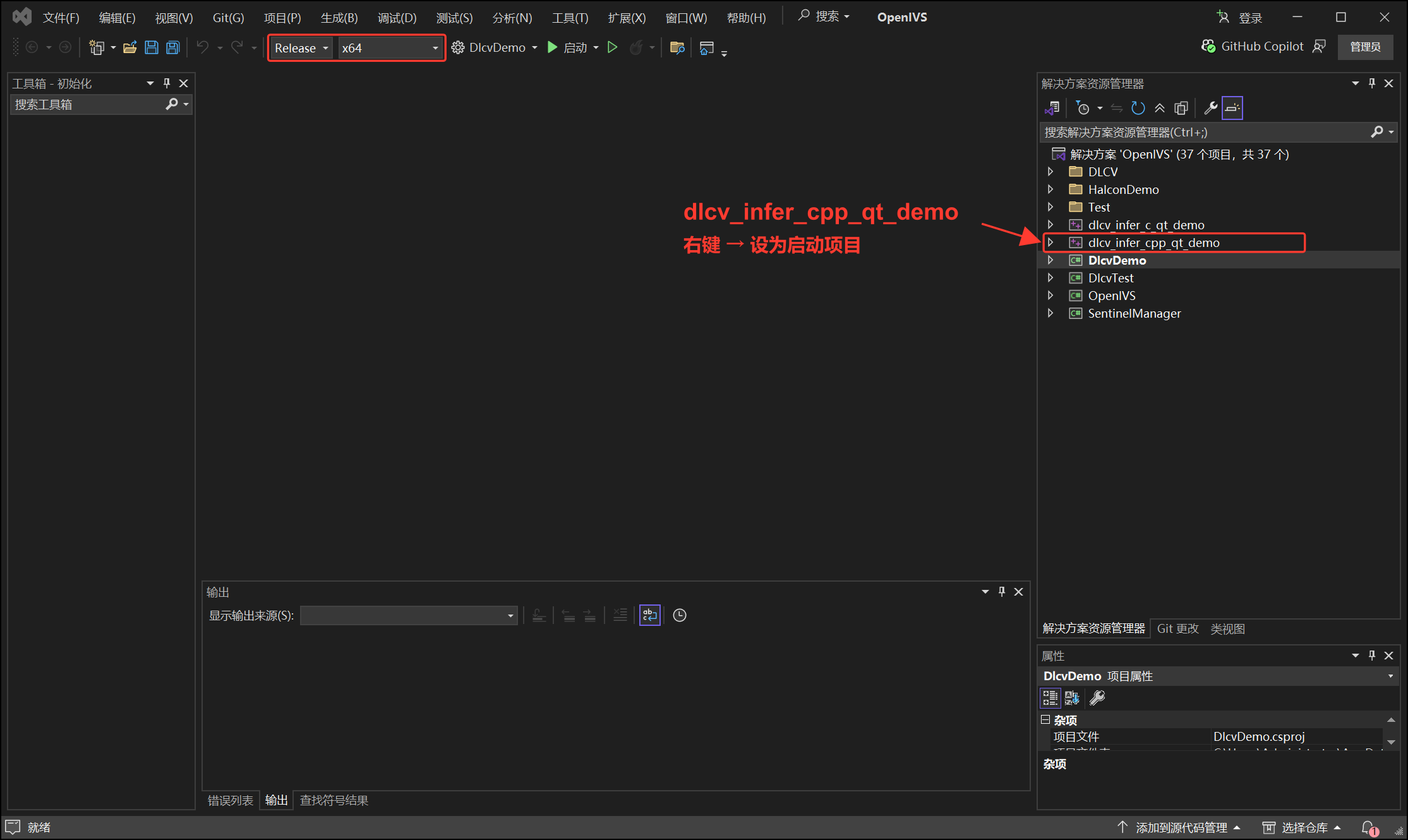

Visual Studio 完整窗口中定位 dlcv_infer_cpp_qt_demo 项目

加载模型

在“选择显卡”中选择设备，单击左上角“加载模型”，选择模型文件：

C++ Qt 完整窗口中的加载模型按钮

MainWindow.cpp 中，按钮点击执行 onLoadModel，选择文件后调用 loadModelFromPath 创建模型。核心代码如下：

void MainWindow::onLoadModel()
{
    QFileDialog dialog(this, "选择模型");
    dialog.setNameFilter("AI模型 (*.dvt *.dvo *.dvr *.dvst);;所有文件 (*.*)");
    dialog.setFileMode(QFileDialog::ExistingFile);
    dialog.exec();
    loadModelFromPath(dialog.selectedFiles().front());
}

bool MainWindow::loadModelFromPath(const QString& selectedModelPath)
{
    model_.reset();
    const std::string modelPathLocal8 = selectedModelPath.toLocal8Bit().toStdString();
    model_ = std::make_unique<dlcv_infer::Model>(modelPathLocal8, selectedDeviceId());
    modelPath_ = selectedModelPath;
    onGetModelInfo();
    return true;
}

路径字符串编码

local8 是系统本地的 8 位编码。Windows 下 toLocal8Bit() 使用系统 ANSI 代码页：本例为 936（GBK）；系统代码页为 65001 时返回 UTF-8。toStdString() 只保存字节，不转换编码。

加载成功后，左侧显示模型信息。

普通模型 .dvt 与流程模型 .dvst 使用相同的 dlcv_infer::Model 加载接口和 InferBatch 推理接口。

直接传入宽字符串路径，分别加载 DVT 与 DVST，默认使用第一张显卡：

dlcv_infer::Model dvtModel(LR"(D:\dlcv_demo\气球-语义分割_PLUS_s.dvt)");
dlcv_infer::Model dvstModel(LR"(D:\dlcv_demo\AOI-元件提取_PLUS_s.dvst)");

图像推理

使用气球语义分割模型与气球图片，按以下步骤运行：

加载 气球-语义分割_PLUS_s.dvt。
单击“打开图片推理”，选择 气球.jpg，程序立即推理。
左侧显示模型路径、图片路径、推理耗时及目标信息；右侧显示检测框与分割 mask。
单击“单次推理”可再次使用当前图片；调整 threshold 后程序也会自动重新推理。

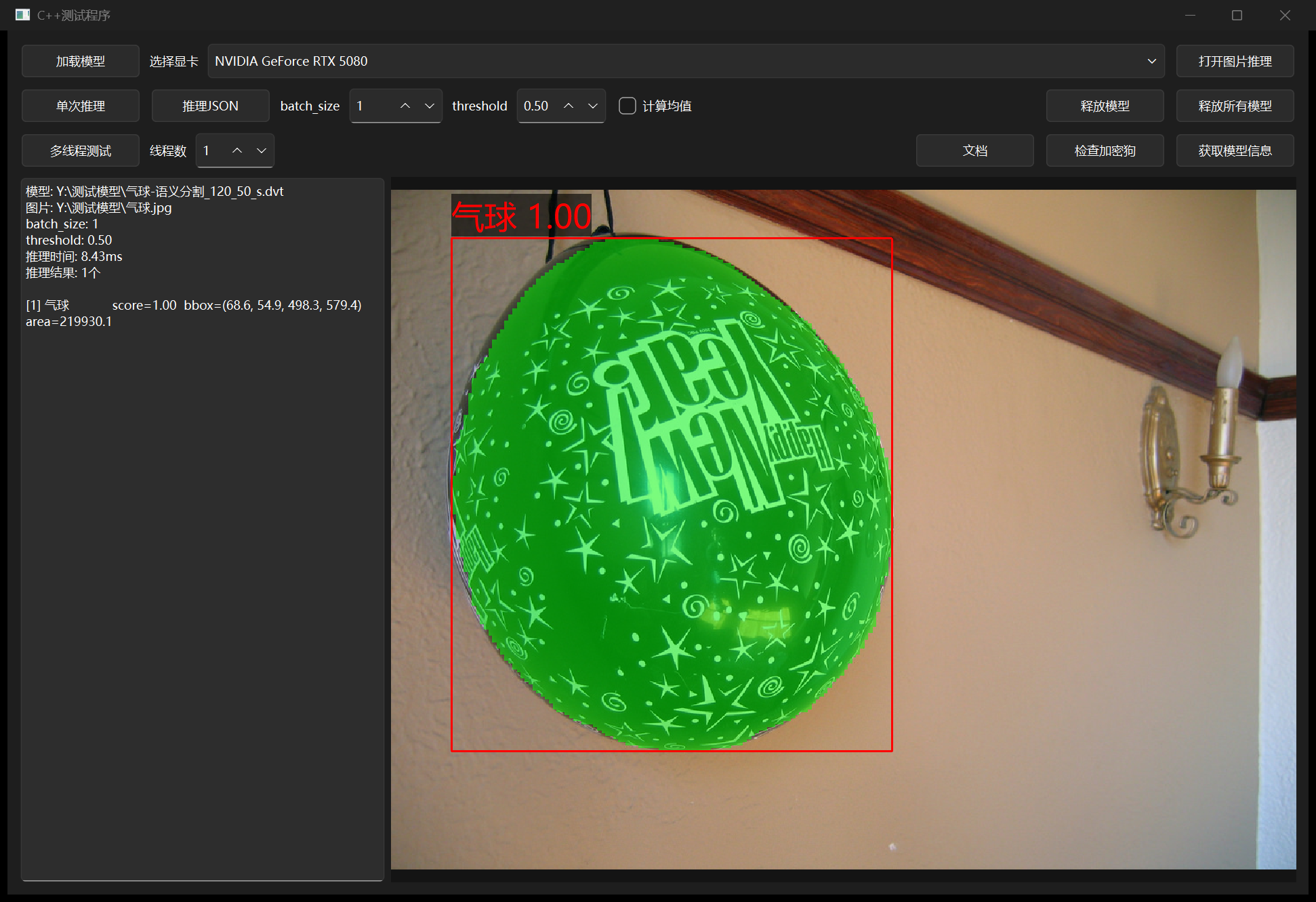

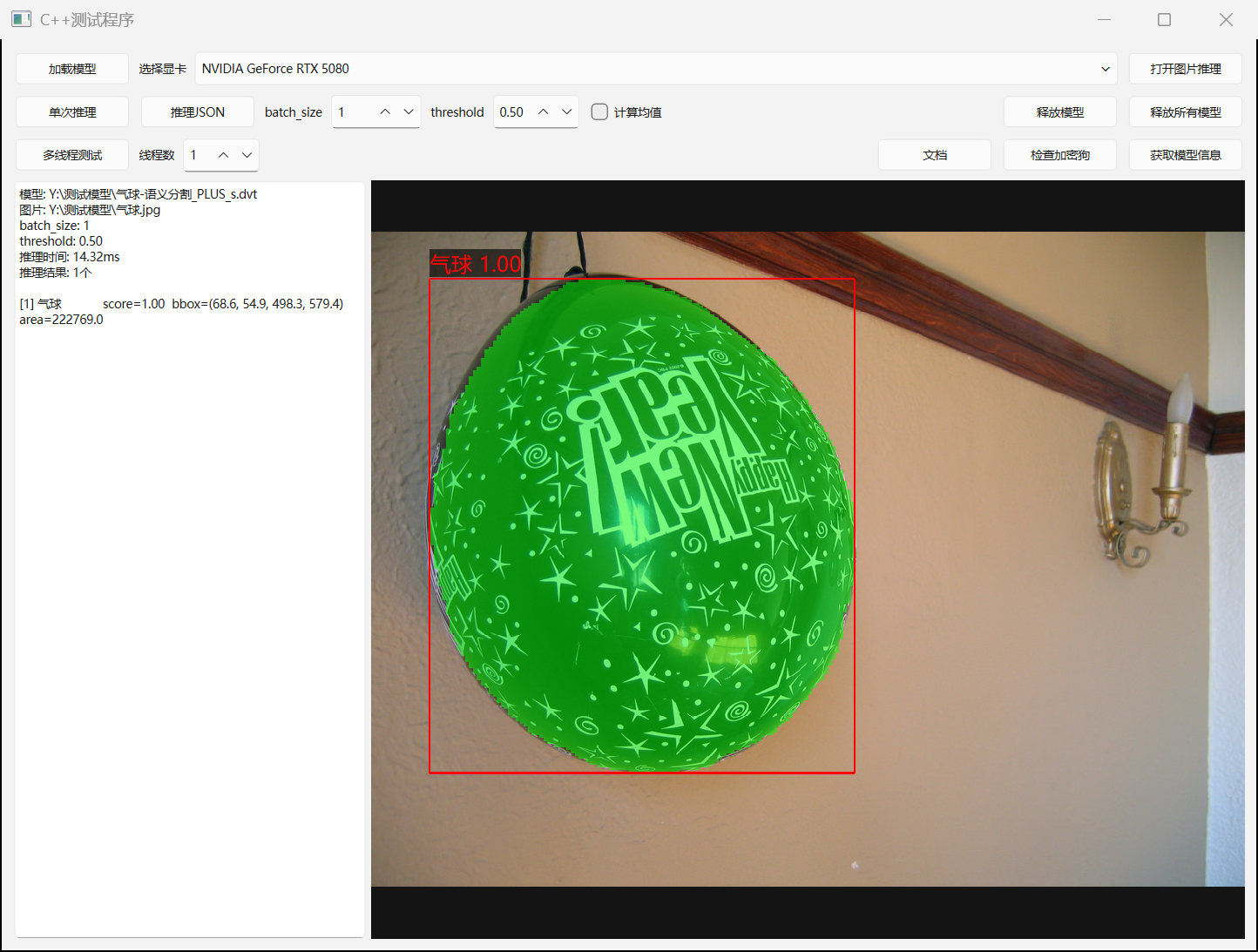

C++ Qt 测试程序气球语义分割结果

DVST 流程模型：AOI 元件提取

单击“加载模型”，选择 AOI-元件提取_PLUS_s.dvst。
单击“打开图片推理”，选择 1786969663716.jpg。
查看左侧对象列表和右侧检测框。该图片共检出 10 个对象：4 个字符、5 个二极管和 1 个电阻。

图片尺寸为 438 × 624 像素。字符检测框标出元件表面文字，二极管与电阻检测框标出对应元件。

标注文字重叠时，单击图像区，再连续按 - 缩小字体；+ 放大，0 恢复默认大小。

图像推理按钮代码

“单次推理”按钮调用 MainWindow.cpp 中的 onInfer，核心代码如下：

void MainWindow::onInfer()
{
    cv::Mat image;
    loadCurrentImage(image, false);
    const cv::Mat inferImage = prepareImageForInference(image);
    const dlcv_infer::Result output = model_->InferBatch({inferImage});
    imageViewer_->setImageAndResults(image, output.sampleResults.front().results);
    outputText_->setPlainText(formatResultText(output));
}

调用批量推理

以 1.bmp、2.bmp、3.bmp、4.bmp 四张图片的批量推理为例：先读取图片，组成图片列表 images，再调用 InferBatch。

以下代码放在 MainWindow.cpp 的按钮处理中，model_ 是已加载的模型；图片准备复用同文件已有的 prepareImageForInference。同批图片的宽、高须一致。

const cv::Mat image1 = prepareImageForInference(cv::imread("1.bmp"));
const cv::Mat image2 = prepareImageForInference(cv::imread("2.bmp"));
const cv::Mat image3 = prepareImageForInference(cv::imread("3.bmp"));
const cv::Mat image4 = prepareImageForInference(cv::imread("4.bmp"));

std::vector<cv::Mat> images = {image1, image2, image3, image4};
const dlcv_infer::Result output = model_->InferBatch(images);

output.sampleResults[0] 到 output.sampleResults[3] 依次对应四张输入图片，按下节代码读取各图片中的对象。

结果读取

AOI 图片的结果列表如下，左侧逐个显示类别、分数、检测框坐标与面积字段：

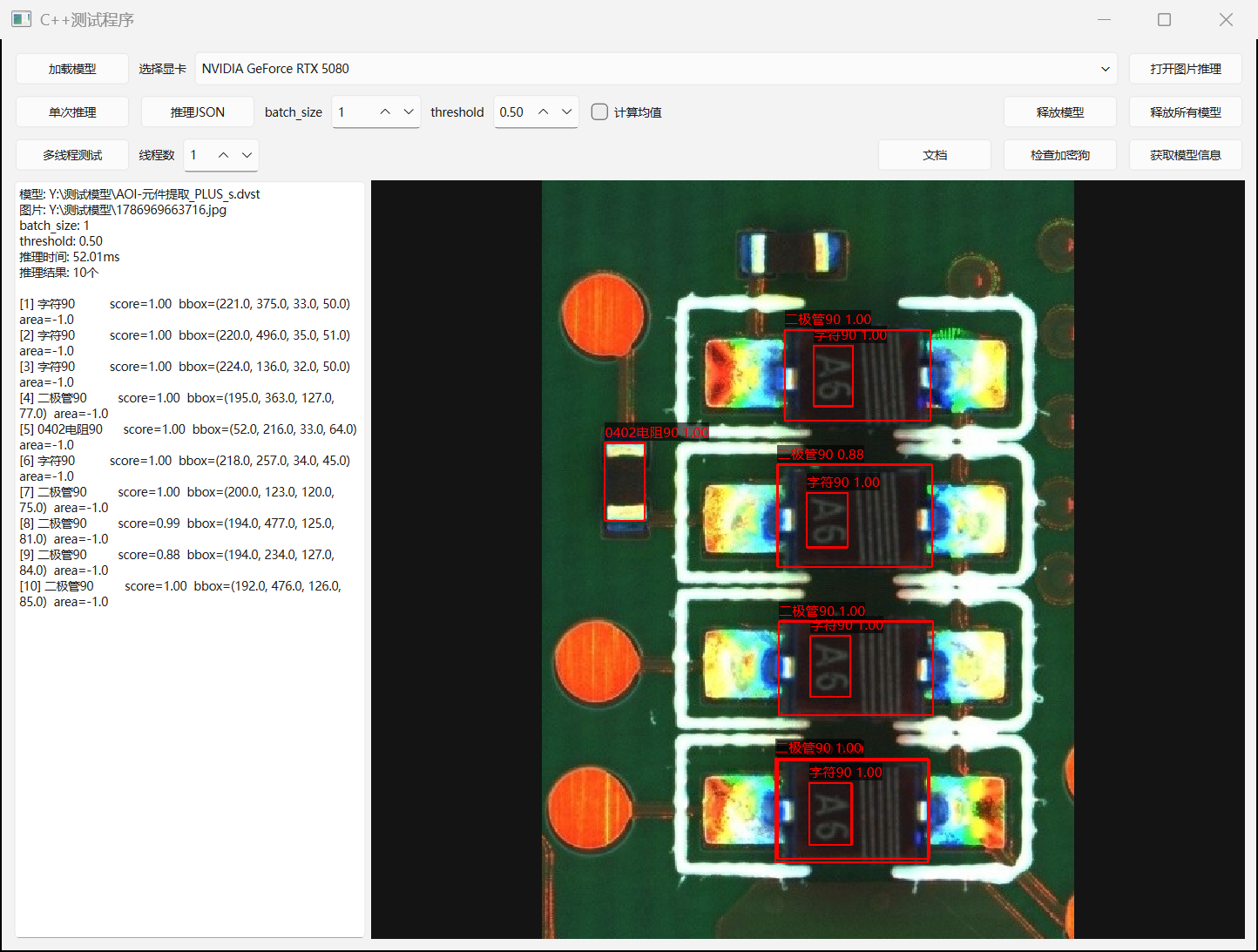

C++ Qt 完整窗口中的 AOI 推理结果列表

结构化结果定义在 dlcv_infer_cpp/dlcv_infer.h：

dlcv_infer::Result::sampleResults 与输入图片列表顺序对应。
dlcv_infer::SampleResult::results 是单张图片的对象列表。
dlcv_infer::ObjectResult 保存类别、分数、检测框和 mask；withBbox 和 withMask 表示对应数据是否存在。

按图片顺序遍历结果，再读取每张图片中的对象：

for (size_t i = 0; i < output.sampleResults.size(); ++i) {
    const auto& sample = output.sampleResults[i];
    std::cout << "image=" << i + 1 << std::endl;
    for (const auto& object : sample.results) {
        std::cout << "category=" << object.categoryName
                  << ", score=" << object.score << std::endl;
        if (object.withBbox && object.bbox.size() >= 4) {
            std::cout << "bbox=["
                      << object.bbox[0] << ", " << object.bbox[1] << ", "
                      << object.bbox[2] << ", " << object.bbox[3] << "]"
                      << std::endl;
        }
    }
}

流程模型的判定状态通过 dlcv_infer::Model::GetLastInspectionStatus 读取。存在有效判定状态时，窗口显示第一张图片的 OK/NG 与原因。

完整字段与接口说明参见高性能 SDK 套件 - C++ 接口。

查看 JSON

单击“推理JSON”，程序对当前图片调用 InferOneOutJson，将格式化 JSON 显示到左侧文本区。

同一 AOI 图片中，第一个字符对象的主要 JSON 字段：

{
  "category_id": 3,
  "category_name": "字符90",
  "score": 1,
  "bbox": [
    221,
    375,
    33,
    50
  ],
  "with_bbox": true,
  "with_mask": false
}

bbox 按 [x, y, width, height] 读取，单位为输入图像像素。category_name 是类别名称，score 是分数，with_bbox 与 with_mask 表示对应数据是否存在。

void MainWindow::onInferJson()
{
    cv::Mat image;
    loadCurrentImage(image, false);
    const auto result = model_->InferOneOutJson(prepareImageForInference(image));
    outputText_->setPlainText(QString::fromStdString(result.dump(2)));
}

查看模型信息

单击“获取模型信息”，左侧显示当前模型的类别、输入形状和任务等信息。

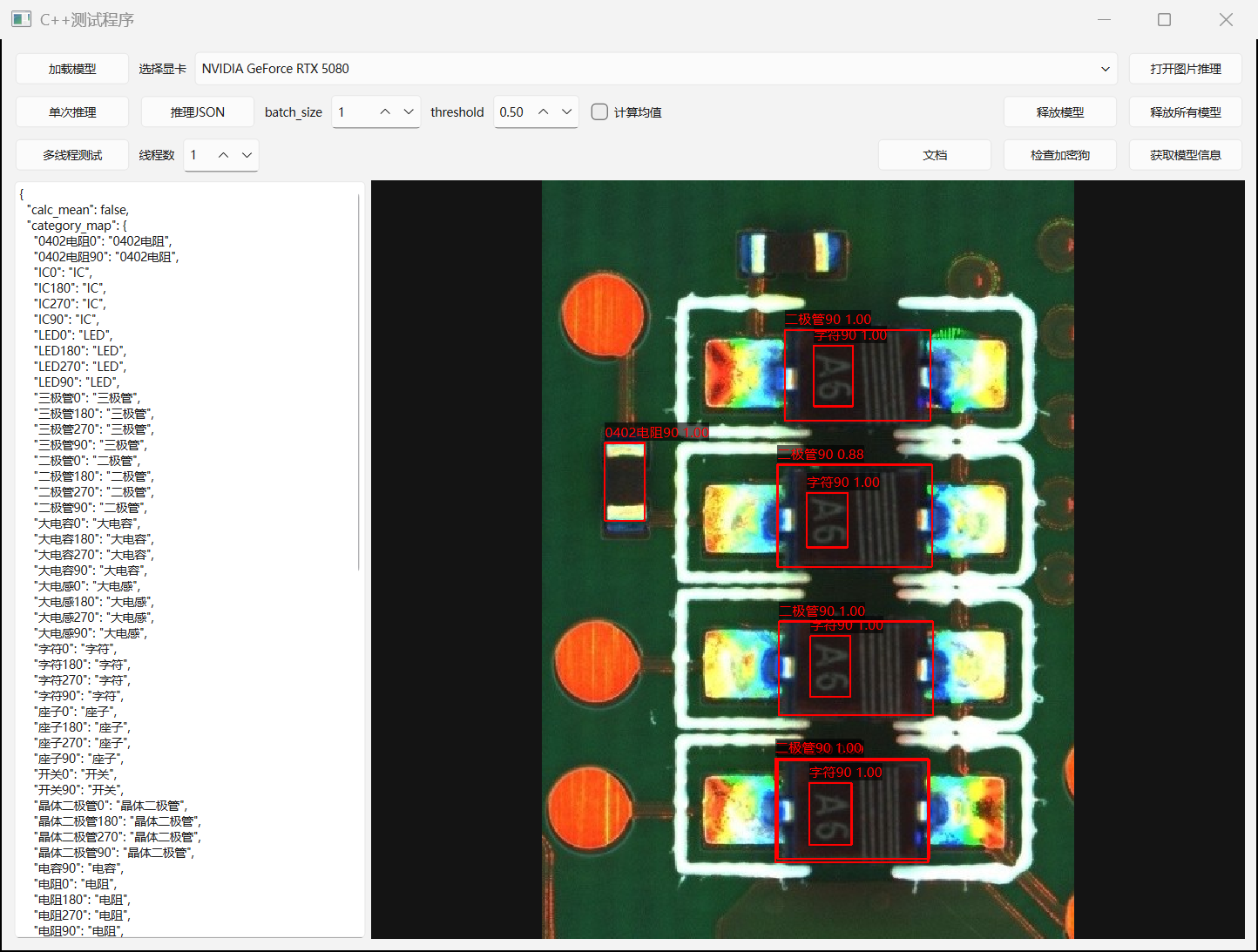

C++ Qt 完整窗口中的 AOI 模型信息

GetModelInfo() 返回的主要字段如下：

{
  "classes": [
    "0",
    "180",
    "270",
    "90"
  ],
  "num_classes": 4,
  "in_channels": 3,
  "task_type": "分类",
  "input_shapes": {
    "input": {
      "max_shape": [
        4,
        3,
        640,
        640
      ],
      "min_shape": [
        1,
        3,
        160,
        160
      ],
      "opt_shape": [
        4,
        3,
        640,
        640
      ]
    }
  },
  "category_map": {
    "字符90": "字符",
    "二极管90": "二极管",
    "0402电阻90": "0402电阻",
    "IC90": "IC",
    "LED90": "LED",
    "三极管90": "三极管",
    "电阻90": "电阻",
    "电容90": "电容",
    ...... // 类别数量较多，以下内容省略
  }
}

classes 和 num_classes 表示返回的类别列表及数量；in_channels 是输入通道数。input_shapes 的维度顺序为 [批量大小, 通道数, 高, 宽]，min_shape、opt_shape、max_shape 分别给出最小、推荐和最大输入形状。category_map 给出类别名称到显示名称的映射。

获取并显示模型信息的代码：

void MainWindow::onGetModelInfo()
{
    const auto info = model_->GetModelInfo();
    outputText_->setPlainText(QString::fromStdString(info.dump(2)));
}

释放模型

“释放模型”按钮调用 onFreeModel，通过 reset() 销毁当前模型：

void MainWindow::onFreeModel()
{
    model_.reset();
    outputText_->setPlainText("模型已释放");
}

“释放所有模型”按钮调用 onFreeAllModels，同时执行全局释放接口：

void MainWindow::onFreeAllModels()
{
    model_.reset();
    dlcv_infer::Utils::FreeAllModels();
    outputText_->setPlainText("所有模型已释放");
}

单击“释放模型”后，左侧显示“模型已释放”：

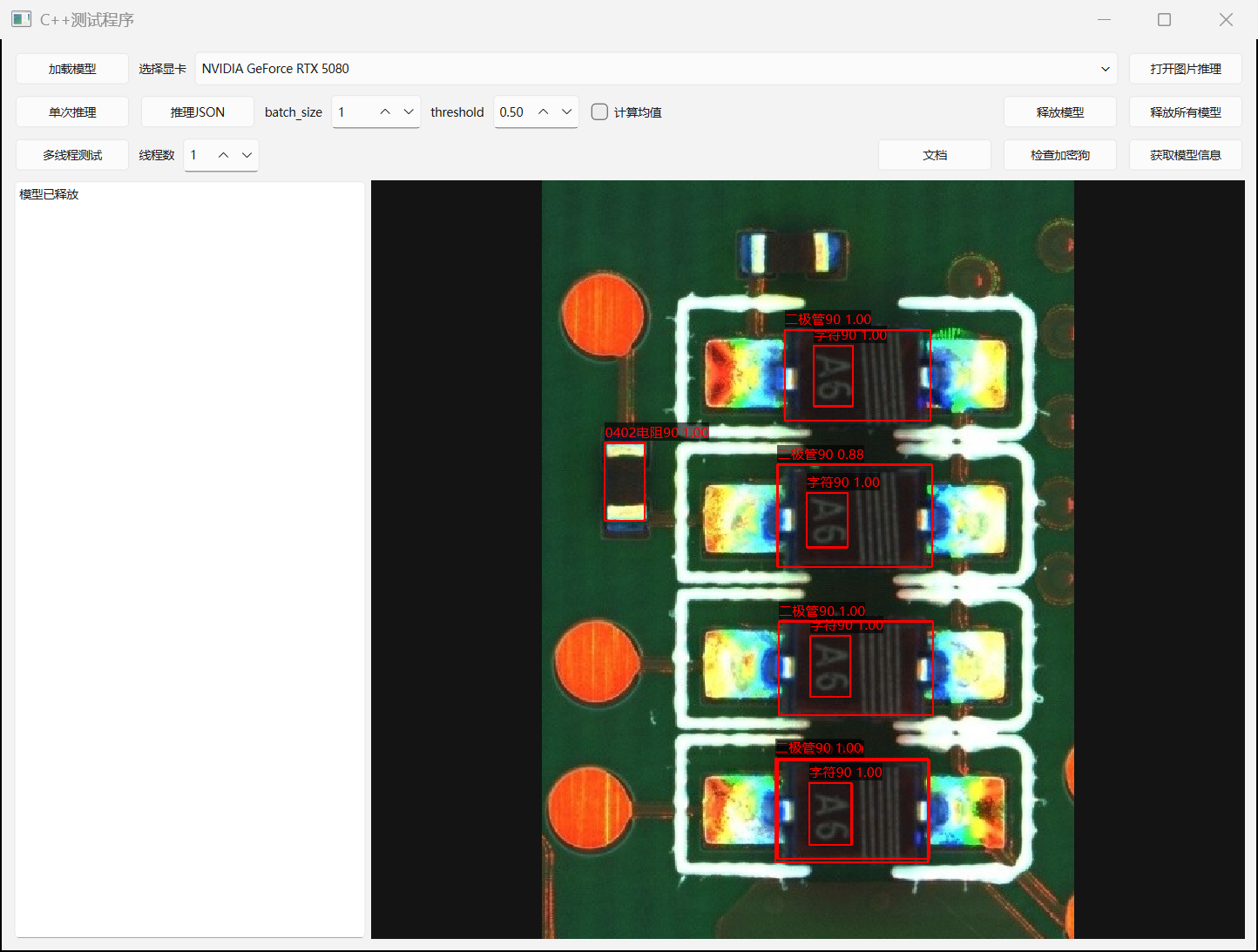

C++ Qt 完整窗口中的模型释放状态
